Ancrage et indice de vent
Ancrage de l’appareil dans une dalle de béton
coulée ou existante
Pour obtenir la capacité de résistance au vent indiquée, la
génératrice doit être installée en stricte conformité avec ce
manuel d’installation. Les composants du produit doivent être
fabriqués à partir du matériau spécifié et toutes les vis doivent
être installées conformément aux dispositions applicables
et aux instructions d’installation publiées par le fabricant de
l’ancrage.
La dalle de béton doit répondre aux exigences indiquées ci-
dessous et la génératrice doit être ancrée avec des ancrages
de type1 ou 2.
Types d’ancrage
1. 3 ancragesSS ITW RED HEAD LDT de 3/8po enfoncés
à 2½po (63,5mm) dans du béton de 3000psi.
Minimum de 3po (76,2mm) du bord, écartement
minimum de 6po (152,4mm).
2. 3ancragesSS Powers/Dewalt Power Stud +SD2 de
3/8po enfoncés à 2½po (63,5mm) dans du béton
de 3000psi. Minimum de 3po (76,2mm) du bord,
écartement minimum de 6po (152,4mm).

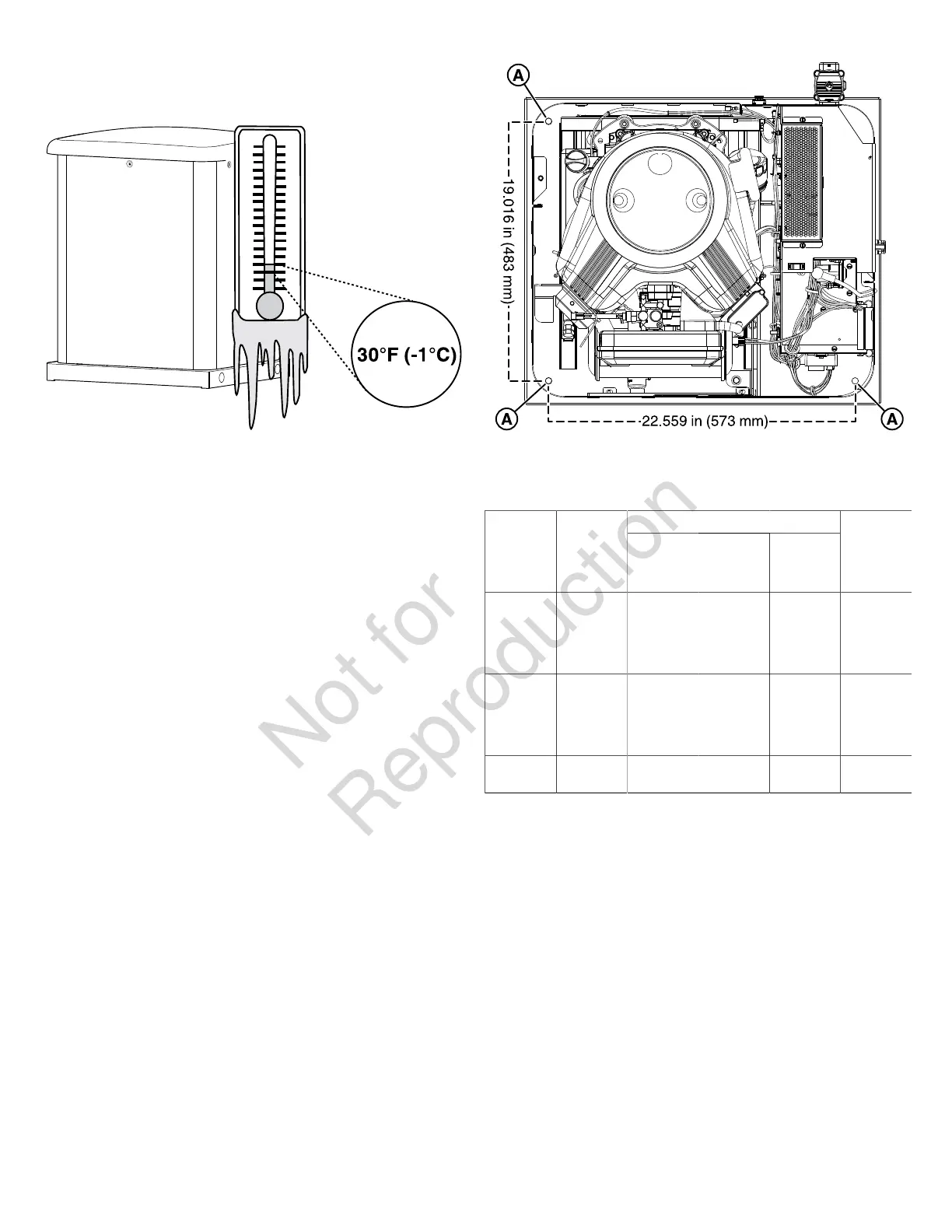

La base de la génératrice comporte trois emplacements de
trou(A) de 7/16po pour ancrer l’appareil.

Types de dalle/de socle en béton
DIMENSIONS DE LA DALLECAPACITÉ
DE
RÉSISTANCE
AU VENT,
MPH
MODÈLE
DE LA
DALLE
Largeur Longueur Épaisseur
SPÉCIFICATIONS
DU
BÉTON
Jusqu’à
140
Dalle
prémoulée
(communiquer
avec le
détaillant)
29po
(736,6mm)
32po
(812,8mm)
3po
(76,2mm)
3000PSI
140 à 175 Dalle
prémoulée
(communiquer
avec le
détaillant)
29po
(736,6mm)
32po
(812,8mm)
4po
(101,6mm)
3000PSI
140 à 175 Coulée 30po
(762mm)
32po
(812,8mm)
5po
(127,6mm)
3000PSI
Ces articles sont offerts auprès de votre détaillant.
AVIS À moins qu’il ne soit stipulé par les codes locaux ou
provinciaux qu’une capacité de résistance aux vents est
requise, aucune dalle de béton n’est nécessaire
Fixation de panneaux dans les zones à forts
vents
Pour résister aux vents de 140mi/h et plus, deux (2)vis
1/4-20(B) incluses doivent être installées au bas du panneau
avant.
