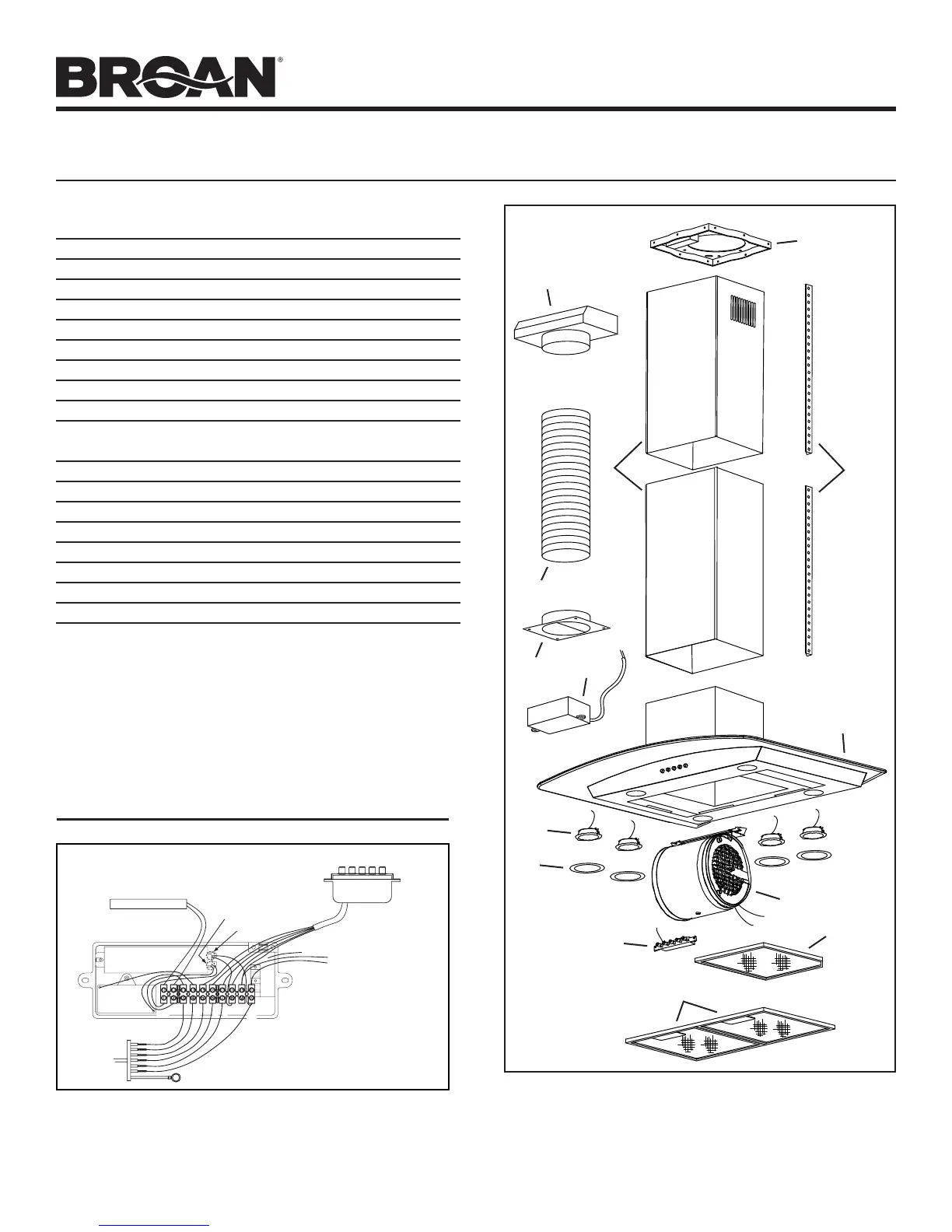

Broan B5936SS - Pièces de Rechange; Diagramme de Câblage

MODÈLE B5936SS
Page 18
PIÈCES DE RECHANGE
1
2
4
5
6
7
9
10
11
12
13
14
Les pièces de rechange peuvent être commandées sur notre site :
www.broan.com
N° DE N° DE
REPÈRE PIÈCE DESCRIPTION QTÉ
1 S99527129 Conduits décoratifs supérieur et inférieur 1
2 S99526974 Ensemble moteur / ventilateur 1
3 S99526975 Ensemble de socle d’ampoule 4
4 S99527010
Ensemble d’anneau de finition / lentille d’éclairage 4
5 S99526976 Ensemble de boutons-poussoirs 1
6 S97018029 Filtres à graisses en aluminium (paire) 2
7 S99527023
Filtre de recirculation pour installation sans conduits 1
8 S99527131 Plaque courbée en métal avec tringle 1
9 S99526983 Clapet / raccord de conduit 1
10 S99526984 Conduit d’aluminium flexible / extensible 1
de 15,2 cm (6 po) de diamètre
11 S99527021 Ensemble de caisson non canalisé 1
12 S99527130 Support angulaire 8
13 S99527022
Plaque de fixation au plafond avec boîte de jonction 1
14 S99527013 Couvercle en plastique 1
S99527011 Transformateur (non illustré) 1
S99527012 Condensateur (non illustré) 1
S99527132 Sachet de pièces (non illustré) 1
S99528459 Clips filtrants sans conduits (non illustré) 1
Veuillez commander les pièces par n° de pièce et non par n° de repère.
8
DIAGRAMME DE CÂBLAGE
VERS LE
MOTEUR
HALOGÈNE
TRANSFORMATEUR
CONDENSATEUR
BOUTON-POUSSOIR
B
R
U
N
N
O
I
R
NOIR
NOIR
R
B
L
A
N
C
120V
120V
12V
100W
Y
B
R
U
N
B
L
A
N
C
G
R
I
S
N
O
I
R
B
L
E
U
O
NOIR
BLANC
R
BRUN
ENTRÉE
SORTIE
B
L
A
N
C
O R
Arrêt
Régime
lent
Régime
moyen
Régime
élevé Lampe
TERRE
3
Éclairage
