Broan B5936SS - Piezas de Servicio; Diagrama de Cableado

MODELO B5936SS
Página 27

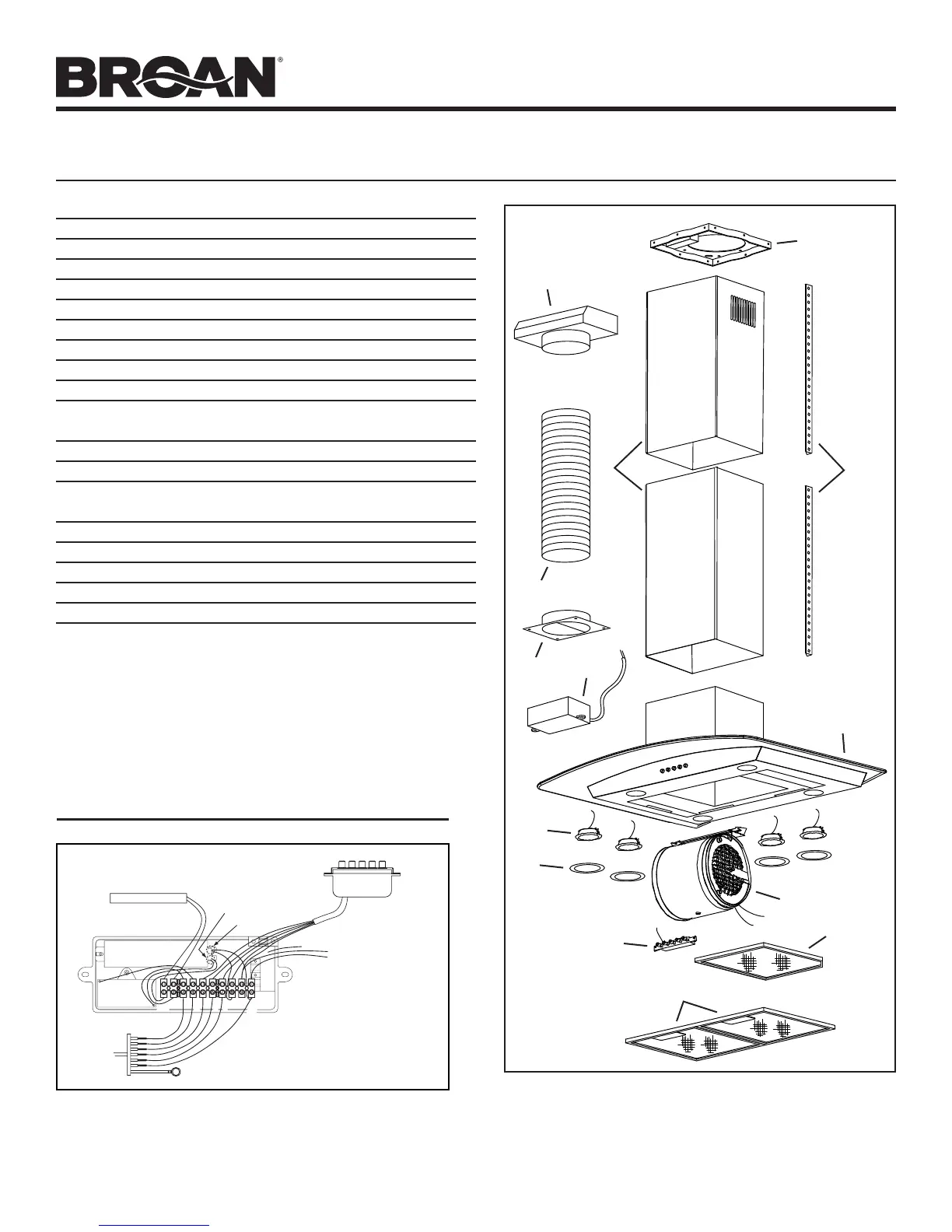

PIEZAS DE SERVICIO
1
2
4
5
6
7
9
10
11
12
13
14
En nuestro sitio Web se pueden hacer los pedidos de las
piezas de repuesto: www.broan.com
CLAVE PIEZA N.º DESCRIPCIÓN CANT.
1 S99527129 Tubos de humos decorativos superior e inferior 1
2 S99526974 Conjunto de motor/ventilador 1
3 S99526975 Conjunto de la base para la luz 4
4 S99527010 Conjunto del anillo de moldura para la luz/lente 4
5 S99526976 Conjunto de botones 1
6 S97018029 Filtros de aluminio para grasa (par) 2
7 S99527023 Filtro de recirculación para sistemas sin conductos 1
8 S99527131 Placa de metal curvo con riel 1
9 S99526983 Conector del regulador de tiro/conducto 1
10 S99526984 6 pulg. (15.2 cm) de diám. Conducto de aluminio 1
flexible expansible
11 S99527021 Conjunto del pleno para sistemas sin conductos 1
12 S99527130 Soporte para montaje en ángulo 8
13 S99527022 Soporte de montaje para cielo raso con caja 1
de conexiones
14 S99527013 Cubierta de plástico 1
S99527011 Transformador (no se muestra) 1
S99527012 Capacitor (no se muestra) 1
S99527132 Bolsa de piezas (no se muestra) 1
S99528459 Clips de filtros sin conductos (no se muestra) 1
Otras piezas de servicio, indicar por número de la pieza, no por número de clave.
8
DIAGRAMA DE CABLEADO
AL MOTOR
HALÓGENO
TRANSFORMADOR
CAPACITOR
BOTÓN
C
A
F
É
N
E
G
R
O
NEGRO
NEGRO
Ro
Bl
120V
120V
12V
100W Y
C
A
F
É
Bl G
R
I
S
N
E
G
R
O
A
Z
U
L
Na
NEGRO
Bl
Ro
CAFÉ
ENTRADA
SALIDA
BlNa Ro
Alto Bajo Med.
Alto Lámpara
VER.
3
