Broan HLB3 - INSTALACION Tipica

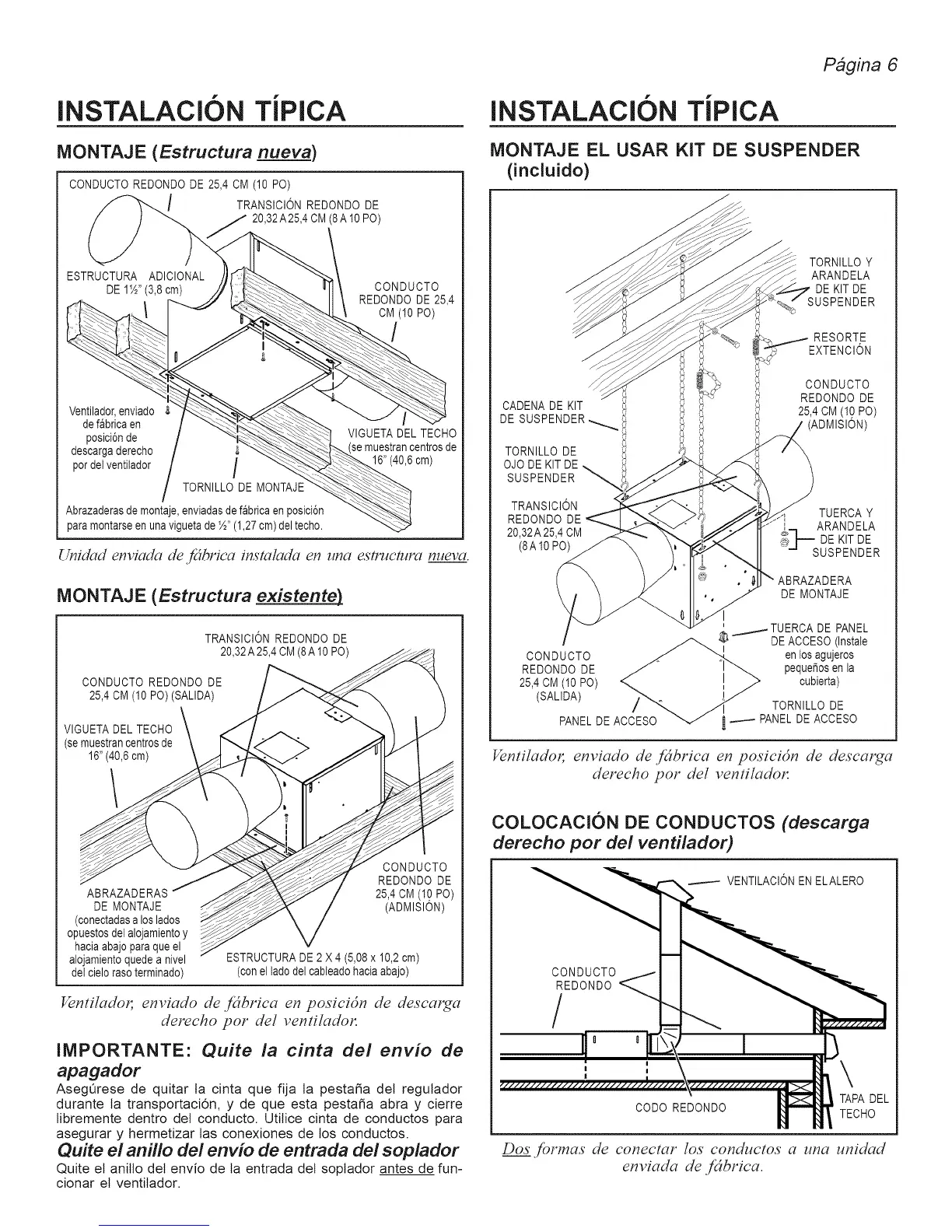

INSTALACI6N TiPICA
MONTAJE (Estructura nueva)
CONDUCTOREDONDO DE 25,4 CM (10 PO)
/ TRANSICION REDONDO DE
20,32A25,4CM(8A 10 PO)
ESTRUCTURA ADICIONAL
DE 1½' (3,8cm)
CONDUCTO
REDONDO DE 25,4
CM (10 PO)
/
Ventilador,enviado _,
defabrica en
posici6nde VIGUETADEL TECHO
descargaderecho & _emuestrancentrosde
delventilador / 16"(40,6cm)
por
TORNILLODE MONTAJE
Abrazaderasde montaje,enviadasde fabricaenposici6n
paramontarseenunaviguetade ½" (1,27cm)deltecho.
Unidad enviada de J_brica instalada en una eslructura mteva.
MONTAJE ( Estructura existente)_
TRANSICION REDONDO DE
20,32A25,4 CM(8A 10PO)
CONDUCTO REDONDO DE
25,4 CM (10 PO)(SALIDA)
VIGUETADEL TECHO
(se muestrancentrosde
16"(40,6cm)
ABRAZADERAS
DE MONTAJE
(conectadasa loslados
opuestosdel alojamientoy
haciaabajoparaque el
alojamientoquedea nivel
delcielo rasoterminado)
CONDUCTO
REDONDO DE
25,4 CM (19 PO)
(ADMISION)
ESTRUCTURADE 2 X 4 (5,08 x 10,2cm)
(con el ladodel cableadohaciaabajo)
Ventilador, enviado de j_brica en posici6n de descarga
derecho pot del ventilador.
IMPORTANTE: Quite la cinta del envio de
apagador
Aseg_rese de quitar la cinta que fija ta pestafia det regulador
durante ta transportaci6n, y de que esta pestafia abra y cierre
libremente dentro det conducto. Utitice cinta de conductos para
asegurar y hermetizar tas conexiones de los conductos.
Quite el anillo de! envio de entrada del soplador
Quite et anitlo det envio de la entrada det soplador antes de fun-
cionar et ventitador.
Pagina 6
INSTALACION TiPICA
MONTAJE EL USAR KiT DE SUSPENDER
(incluido)
TORNILLOY
ARANDELA
DE KITDE
SUSPENDER
RESORTE
EXTENCION
CADENADE KIT
DE SUSPENDER._.
TORNILLO DE
OJO DEKITDE
SUSPENDER
TRANSICION
REDONDO
20,32A 25,4CM
(8A 10PO)
CONDUCTO
REDONDO DE
25,4 CM (19PO)
(ADMISION)
TUERCA Y
ARANDELA
DE KIT DE
SUSPENDER
ABRAZADERA
DE MONTAJE
_-. UERCADE PANEL
DE ACCESO(Instale
CONDUCTO ._ _ en losagujeros
REDONDO DE J ! _ pequefiosen la
25,4 CM (10 PO) <_ I _ oubierta)
(SALIDA) / _ _ TORNILLO DE
PANEL DE ACCESO V _ PANEL DE ACCESO
Ventilador, enviado de ,#_brica en posici6n de descarga
derecho pot del ventilador.
COLOCACION DE CONDUCTOS (descarga
derecho por de! ventilador)
_ VENTILACIONENELALERO
\
•/ ............. /! ......... _ .... /),,(-_.............. I-i-'><_l-:l I IAPA_"/1"_ _ DEL
CODO REDONDO _ TECHO
Dos Jbrmas de conectar los conductos a una unidad
enviada de J3brica.
