1. Poutre;
2. Isolement matériel réfractaire;
3. Trou;
4. Protection métallique
AVÉRTISSEMENT:
L’entreprise n’assume aucune responsabilité pour le mauvais fonctionnement d’une installation non conforme aux prescriptions de
ces instructions ou pour l’usage des produits supplémentaires non adéquats.
5.3 CONDUIT D’ÉVACUATION DE FUMÉES
Le conduit pour l’évacuation des fumées est un aspect essentiel pour le bon fonctionnement du poêle. Sa fonction est double :
- Évacuer les fumées et les gaz sans danger à l’extérieur du logement.
- Fournir un tirage suffisant dans le poêle pour garder le feu vivant.
Le tirage affecte à l’intensité de la combustion et au rendement de chauffage de votre poêle ou insert. Un bon tirage de la cheminée a besoin
d’un réglage plus réduit de l’air pour la combustion, lors qu’un tirage insuffisant a besoin d’un réglage encore plus exacte de l’air pour la
combustion.
Il est indispensable qu’il soit fabriqué parfaitement et qu’il soit maintenu pour le conserver dans un bon état (une grande partie des
réclamations pour un mauvais fonctionnement des poêles sont dues à un tirage inadéquat).
Il faut respecter les exigences suivantes pour le bon fonctionnement de l’appareil:
• La section interne devrait être de préférence circulaire.
• Doit être thermiquement isolé dans toute sa longueur, afin d’éviter les phénomènes de condensation (la fumée se liquéfie par choc
thermique) et en plus si l’installation est faite par l’extérieur du logement.
• Si on utilise des conduits métalliques (tube) pour l’installation à l’extérieur du logement on devra utiliser obligatoirement un tuyau isolé
thermiquement. Également on évitera les phénomènes de condensation.
• Ne pas faire d’étranglements (d’ampliations ou de réductions) et avoir une structure verticale avec une déviation inférieure à 45º.
• S’il a été déjà utilisé, il doit être propre.
• Respecter les donnés techniques du manuel d’instructions.
Un tirage optimal varie entre 10 et 14 (Pascal). La mesure doit être faite toujours avec l’appareil chaud (rendement de chauffage nominal).
Une valeur inférieure (peu du tirage) entraîne une mauvaise combustion, ce qui provoque des dépôts carboniques et excessif formation de
fumée, en observant des fuites et une augmentation de la température qui pourrait endommager les composants structurels du poêle. Une
fois que la dépression dépasse 15 Pa, il sera nécessaire de la réduire en installant un régulateur de tirage additionnel.
Pour tester si la combustion est correcte, contrôler si la fumée sortant de la cheminée est transparente. Si la fumée est blanche signifie
que l’appareil n’est pas réglé correctement ou le granulé de bois utilisé a une humidité trop haute. Par contre, si la fumée est grise ou
noire signifie que la combustion n’est
pas complète (il est nécessaire plus d’air
secondaire).
La connexion de l’appareil doit se réaliser
avec de tuyaux rigides en acier aluminé,
ou bien en acier inoxydable. Il est interdit
d’utiliser des tuyaux flexibles métalliques
ou en fibrociment parce qu’ils nuisent
à la sécurité de l’assemblage dès
qu’ils sont soumis à des secousses ou
cassures, ce qui causerait des fuites de
fumées.
Il est interdit d’utiliser : fibrociment, acier galvanisé et surfaces intérieures
rugueuses et poreuses. Quelques exemples de solution sont montrés
ci-après.

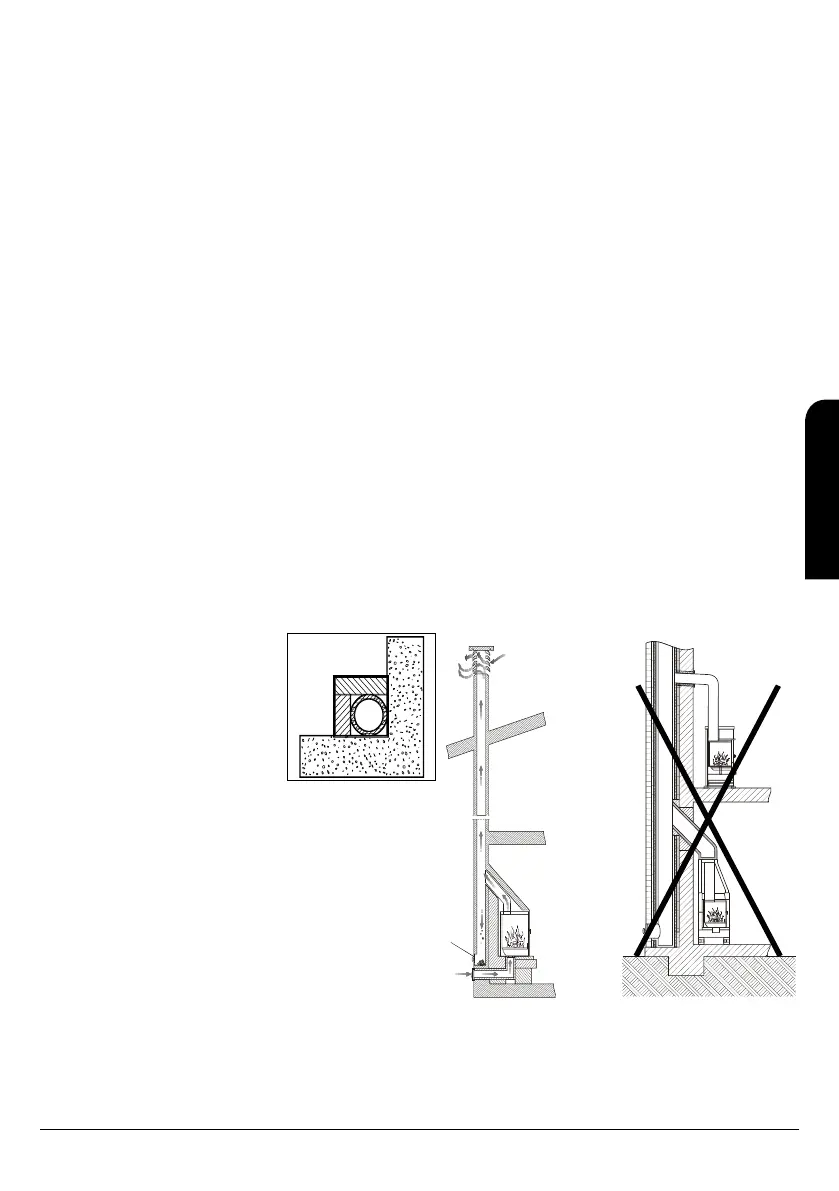

Conduit de fumée en acier AISI 316 à double paroi isolé avec du matériel
résistant à 400º C. Efficacité 100% optimale (voir dessin D9).
Tous les poêles qui éliminent les fumées produites à l’extérieur doivent
être équipés de leur propre conduit de fumée. Ne jamais utiliser le
même conduit pour plusieurs appareils à la fois (voir dessin D10).
Éviter le montage de tronçons horizontaux si possible. La longueur du
tronçon horizontal ne sera pas supérieure à 3 mètres.
À la sortie de l’échappement du poêle il faut insérer dans l’installation une
“T” avec un couvercle hermétique qui permet l’inspection régulière ou la
décharge de poussière.
Le nombre de changements de direction, y compris celui nécessaire pour connecter la “T” de registre, ne doit pas excéder de 4.
Le dessin D11 représente les exigences minimales pour l’installation de la cheminée d’une poêle.
Le conduit de fumées doit être éloigné des matériaux inflammables ou combustibles à travers une bonne isolation ou une chambre d’air. Il
est interdit faire passer des tuyaux d’installations ou canaux de circulation d’air. Il est interdit de faire des trous mobiles ou fixes à l’intérieur du
conduit pour la connexion d’appareils différents.
D9
D10
