50
Le tuyau de décharge de fumées doit se fixer hermétiquement à la cheminée et il peut avoir une inclination maximale de 45º, pour éviter les
dépôts excessifs de condensation produite dans les phases initiales d’allumage et/ou formation excessive de suie. Ceci évite également le
ralentissement des fumées en sortant.
Le manque d’étanchéisation de la connexion peut causer un mauvais fonctionnement de l’appareil.
Le diamètre intérieur du tuyau de connexion doit correspondre au diamètre extérieur du tronc de décharge de fumées du poêle.
D11
Altura mínima 1.5 m
Altura mínima 1.5 m

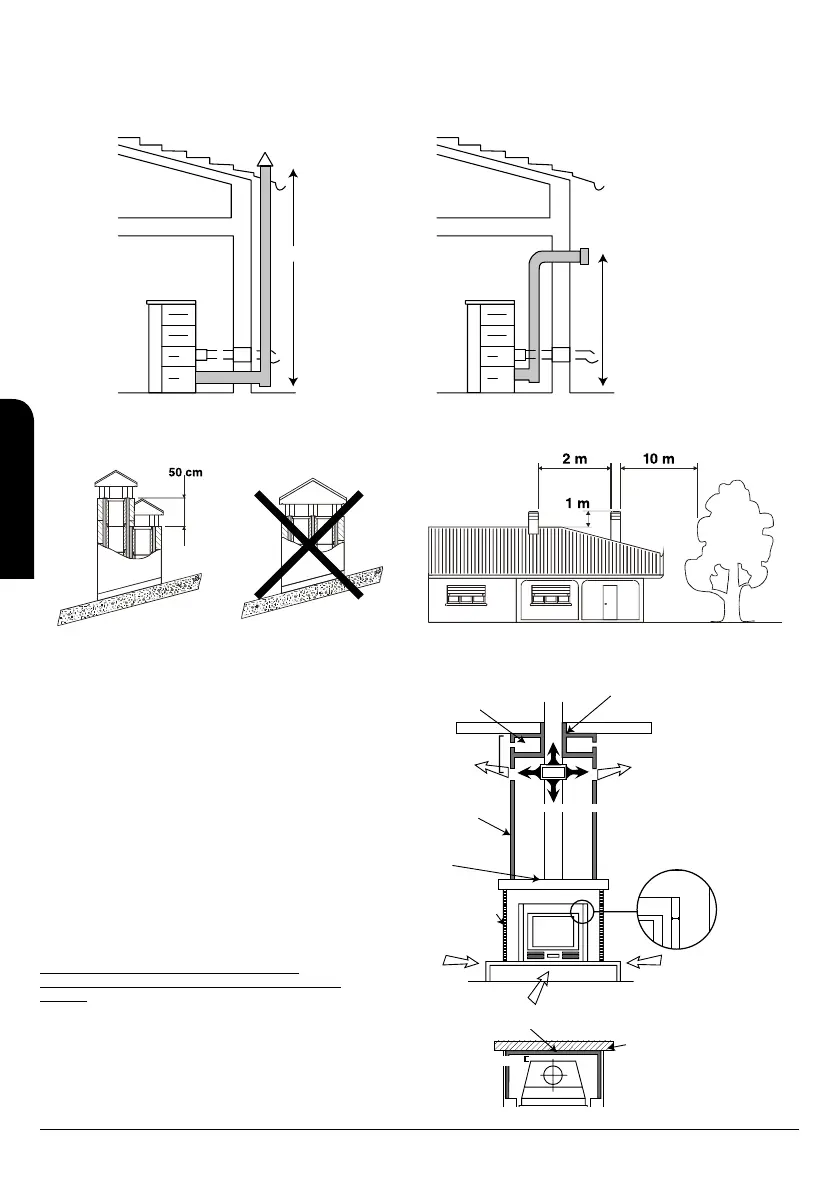

Dans le dessin D12 sont représentées les exigences pour une correcte installation.
D12
5.4 CONVECTION NATURELLE POUR LES INSERTS
Dans le cas des inserts Neva et Damasco, quand ils
sont insérés dans un revêtement ou dans une cheminée
préexistante il est indispensable que l’espace inclus
entre la partie supérieure, les côtés de l’insert et la
matière incombustible de la hotte (qui bouche la base
du conduit de fumées), soient bien ventilés. Pour ce
motif, il est nécessaire une entrée d’air par la partie
inférieure du revêtement (entrée d’air fraîche) et une
sortie dans la partie supérieure (sortie d’air chaud) par
la hotte. Avec cela nous améliorerons le fonctionnement
de l’ensemble car on fera un circuit de convection
naturelle (voir dessin D13).
Les mesures à respecter sont:
• La partie inférieure (entrée d’air froid) devrait
avoir une surface minimale totale de 550 cm2.
• La partie supérieure (sortie d’air chaud) devrait
avoir une surface minimale totale de 500 cm2.
Il est important de clarifier que cette convection
naturelle est indépendante par complet de l’entrée d’air
primaire.
D38
NDU
T
METALI
MAXIMA INCLINACION 45º
ESPACIO ENTRE EN TUBO Y
EL CONDUCTO SELLADO
CAMARA DE DESCOMPRESION
REJILLA
REJILLA
AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION
PROTEGER LAS PARTES
NTERNAS DE LA MADERA
ESPACIO ENTRE EL REVESTIMENTO Y EL INSER
AISLAMIENTO LANA DE ROCA
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
AISLAMIENTO LANA DE ROCA
PARED
50 cm
Conduit métallique
maximale inclinaison 45º
Espace entre le tuyau
et le conduit scellé
Chambre de décompression
Grille
Grille
Grille sortie d’air convectionIsolement laine de roche
Isolement laine de roche
Isolement laine de roche
Protéger les murs
internes de la bois
Entrée air froid
Entrée air froid
Entrée air froid
Mur
Espace entre le revêtement et l’insert
5 mm
5 cm
D13
