Bryant OVM098 - Configurations

6

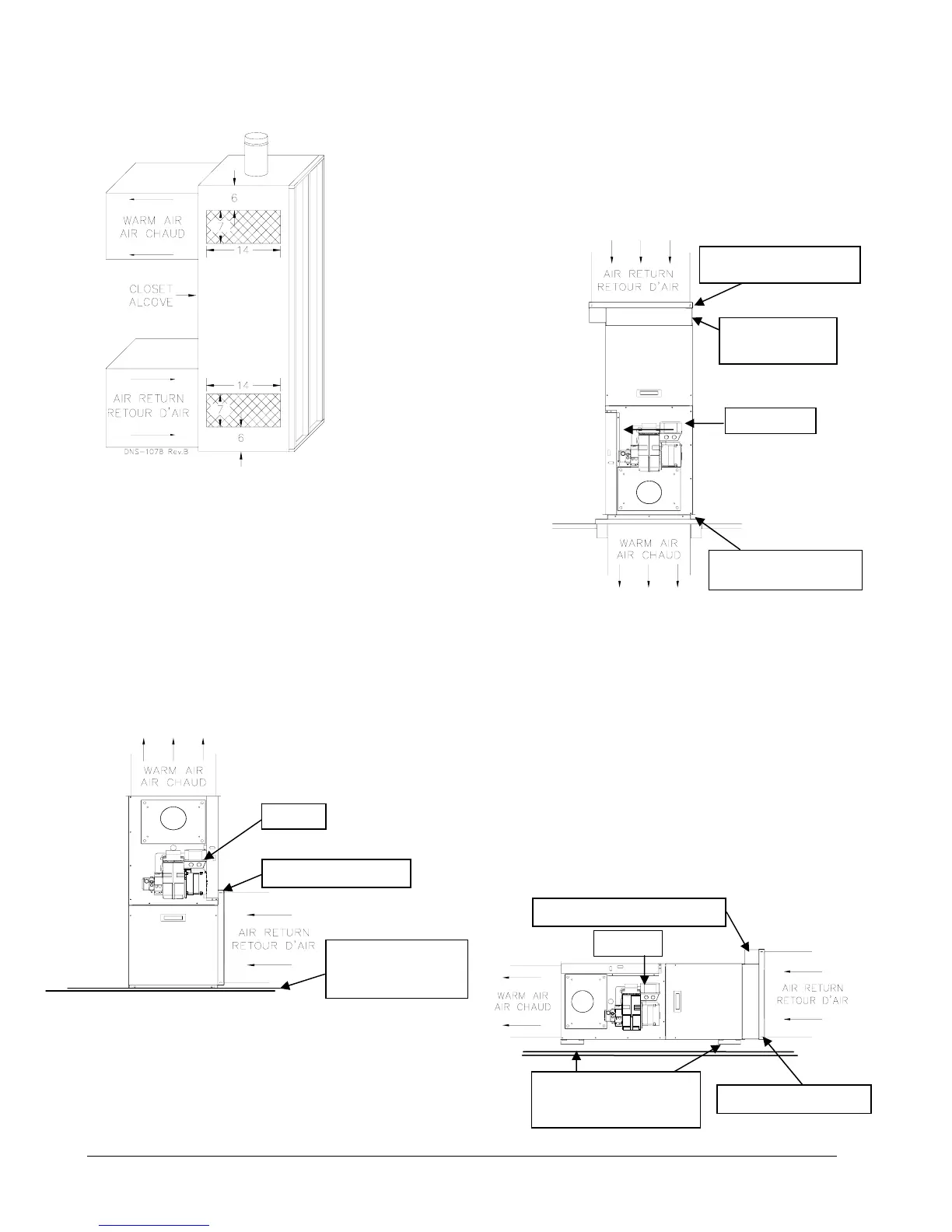

Figure 1: Dimensions et localisation, ouvertures de
ventilation dans la porte du placard
2.2 CONFIGURATIONS
2.2.1 Débit ascendant
L’entrée d’air peut se faire d’un coté ou l’autre de la
fournaise. Faire l’ouverture en prenant soin de ne pas
couper les fils électriques. Installer le support de filtre fourni
avec l’unité. Suivre les instructions d’assemblage fourni
avec le support de filtre. Il est aussi recommandé d’installer
la porte du ventilateur pour manipuler l’unité une fois que
l’ouverture est pratiqué dans le coté du l’unité. Référer à la
figure 2 pour plus de détails.
Figure 2: Débit ascendant
2.2.2 Débit descendant
Lorsque l’appareil de chauffage central est installé avec un
débit descendant sur un plancher combustible, les
dégagements spécifiés par rapport aux matériaux
combustibles doivent être respectés. Il est possible d’utiliser
la base DFB-102 ou KLASB0801DET afin de s'assurer de
respecter ces dégagements. Veuillez vous référer à la figure
3 et aux instructions d’installation incluses avec l’ensemble
de protection. Dans le cas où l’entrée d’air se fait par
le plancher, utiliser la "Base pour un retour par le
plancher" FRB-101 ou KLARB0101DET.
Le brûleur doit toujours être installé dans le même
sens peu importe l’orientation de la fournaise. Voir
figure 3 pour plus de détails.
Figure 3: Débit descendant
2.2.3 Débit horizontal
Lorsque l’appareil de chauffage central est installé
avec un débit horizontal vers la gauche ou vers la
droite, suspendu au plafond ou installé sur un
plancher, les dégagements spécifiés par rapport aux
matériaux combustibles doivent être respecté. Si
l’appareil est installé sur un plancher combustible, il
est possible d’utiliser la base HFB-101 ou
KLASB0701DET, afin de s'assurer de respecter les
dégagements. Veuillez vous référer aux instructions
d’installation incluses avec la base. Dans le cas où
l’entrée d’air se fait par le plancher, utiliser la "Base
pour un retour par le plancher" FRB-101 ou
KLARB0101DET et suivre les instructions incluses
avec cet ensemble. Le brûleur doit toujours être
installé dans le même sens peu importe l’orientation
Figure 4: Débit horizontal
Support filtre 20" x 20"
Brûleu
r
Plancher
combustible ou non-
combustible
Base retour plancher
Brûleu
r
Base pour débit horizontal
requise si le plancher est
combustible
Support filtre 20" x 20"
Support filtre 20" x 20"
Base retour de
plancher
Brûleu
r
Base débit descendant
re
q
uis
p
our
p
lancher
