3.2.2.2- Conexión del kit AUTO

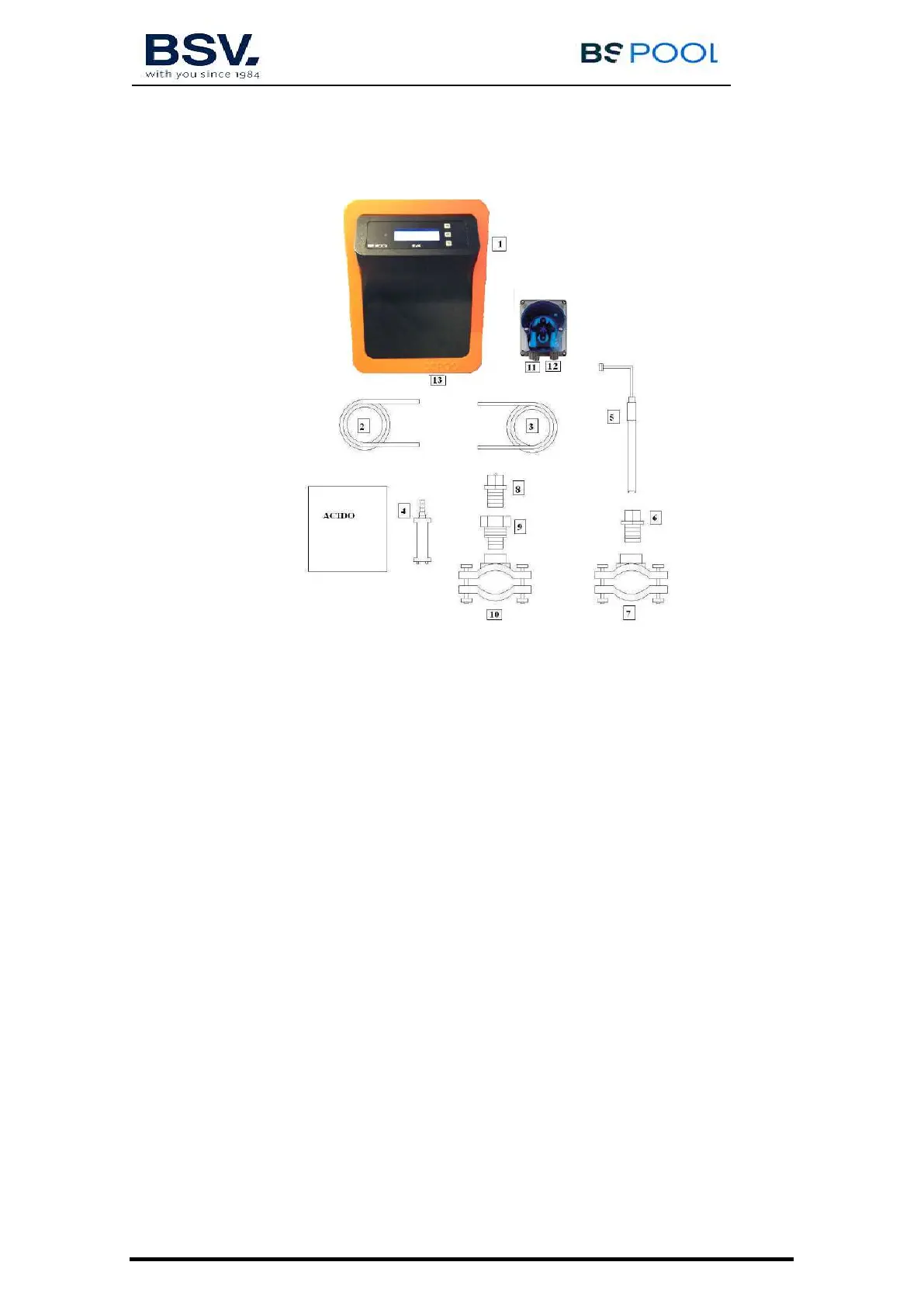

Una vez instalado el equipo (1), debemos realizar las siguientes
conexiones.
1- Colocaremos la brida (10) en la tubería tal y como se indica en el
dibujo de conexión hidráulica. La brida (10) corresponde al inyector y se
debe conectar después de la célula de electrólisis.
2- Colocaremos la brida (7) en la tubería tal y como se indica en el dibujo
de conexión hidráulica. La brida (7) corresponde a la de la sonda de PH y
se debe
conectar, antes de la célula de electrólisis y después el filtro.
3- Conectar un extremo del tubo de aspiración (2) a la entrada del
control de PH (11).
4- Conectar el otro extremo del tubo de aspiración (2) al filtro de
aspiración (4)
5- Colocar el filtro de aspiración (4) dentro del bidón del ACIDO.
6- Conectar un extremo del tubo de inyección (3) a la salida del control
de PH (12).
7 -Colocar el racor (9) dentro de la brida (10).
8- Colocar el inyector (8) dentro del racor (9).
9- Conectar el otro extremo del tubo de inyección (3) al inyector (8).
10- Colocar el porta-sonda (6) dentro de la brida (7).
11- Colocar la sonda de PH (5) dentro del porta-sonda (6).
12- Colocar el conector de la sonda de PH (5) en el conector BNC (13)
del equipo.
