Manual EVoBASIC v.7 17 / 80

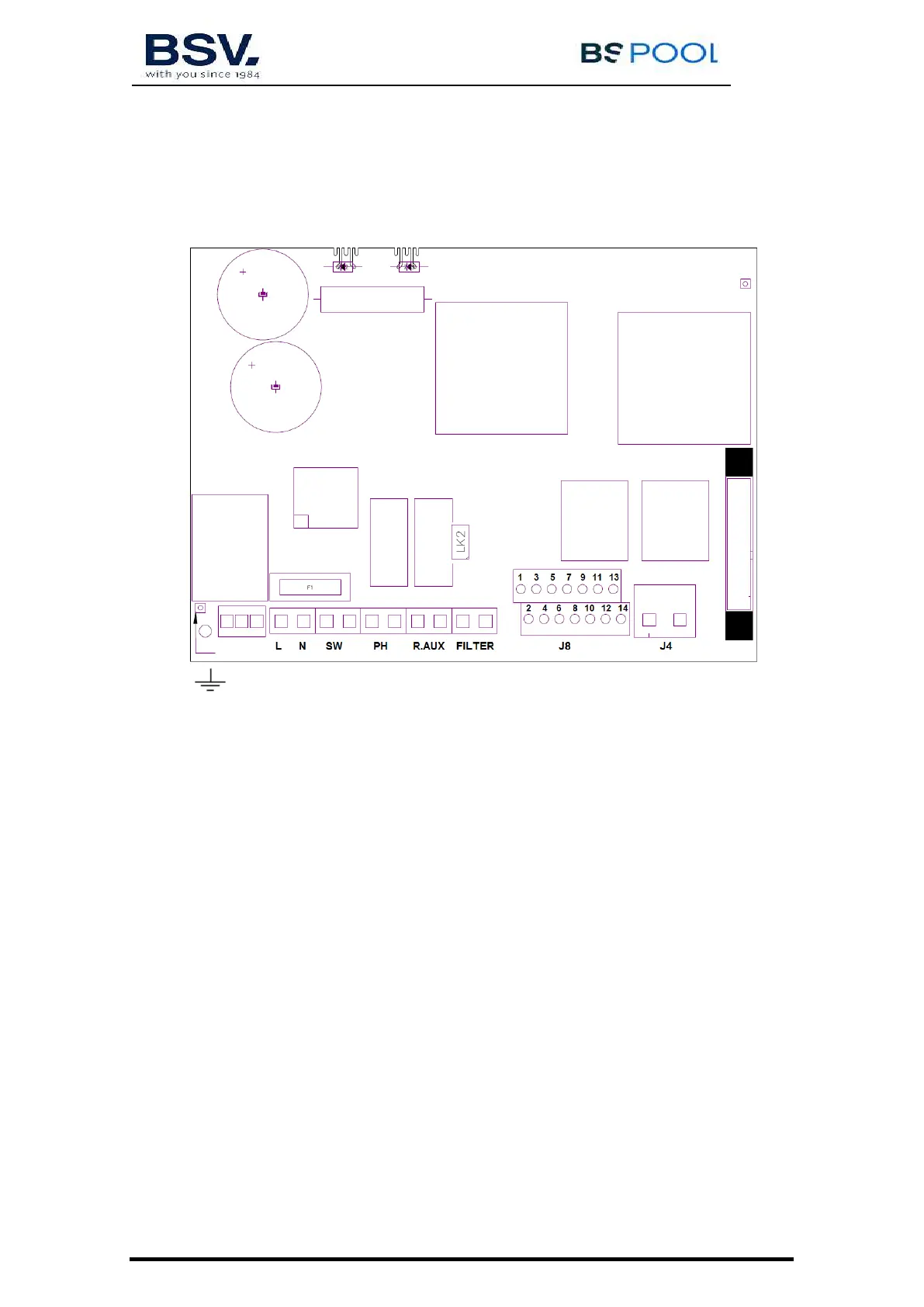

3.3-Esquema de conexionado eléctrico
3.3.1-Equipos serie EVoBASIC, EVoLOWSALT, EVoMg
Conexión tierra
L, N: Alimentación 220v
SW: Interruptor Encendido / Apagado
PH: Conexión bomba de pH (Sólo en modelos con kit AUTO)
R.AUX: Relé auxiliar
FILTER: Conexión filtro para el modo Paro / Marcha
J4: Regleta conexión célula
J8:
1-(
amarillo
) Sensor ácido (PH) 8-(
azul
) Sonda Temperatura
2-(amarillo) Sensor ácido (PH) 9-(
marrón
) ORP-
3-(
morado)
Cubierta 10-(naranja) ORP+
4-(
morado)
Cubierta 11-(rojo)
5-(
blanco
) Sensor de agua (cable blanco célula) 12-(gris)
6-(
blanco
) Interruptor FLOW externo (5-6)* 13-(verde)
7-(
azul)
Sonda Temperatura 14-(rojo)
*activar la función FLOW SWITCH en menú de configuración
K1: Relé PH
K4: Relé auxiliar
LK2: Paro/Marcha (ver apartado 3.3.2.1)
F1: Fusible
