Manual EVoBASIC v.7 19 / 80
3.3.2.2-Programación de los focos de la piscina a través del relé auxiliar

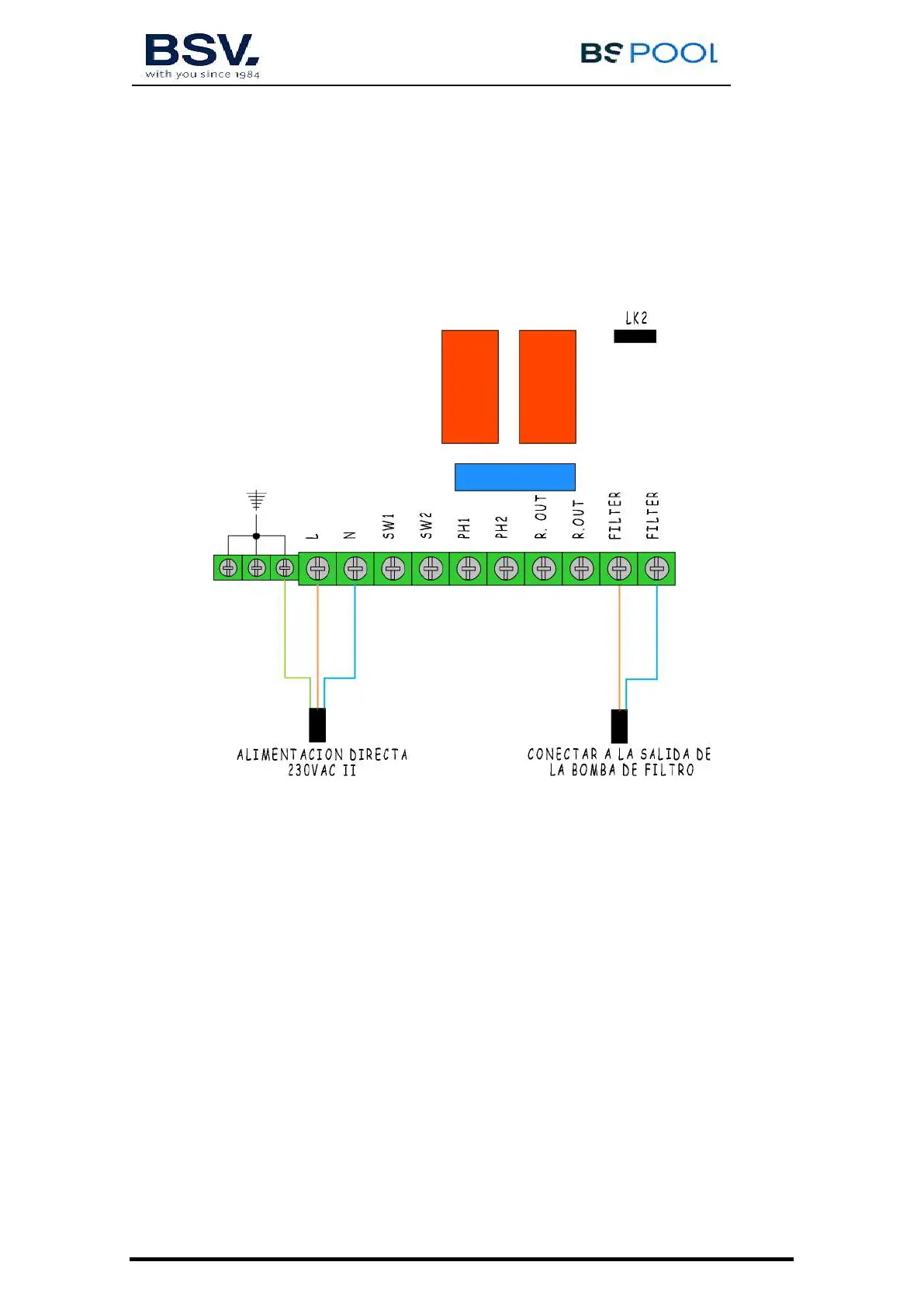

En la siguiente figura se muestra un ejemplo de uso del relé auxiliar que
incorporan los equipos de la serie EVoBASIC. Puede programar el
encendido y apagado de la iluminación de su piscina siguiendo el
esquema siguiente:
Atención: No superar nunca los 12A cuando utilice el relé auxiliar. Para
corrientes mayores, complemente el circuito con un contactor.
Tenga en cuenta que el relé es libre de potencial, por lo que deberá
alimentar el circuito externamente.
