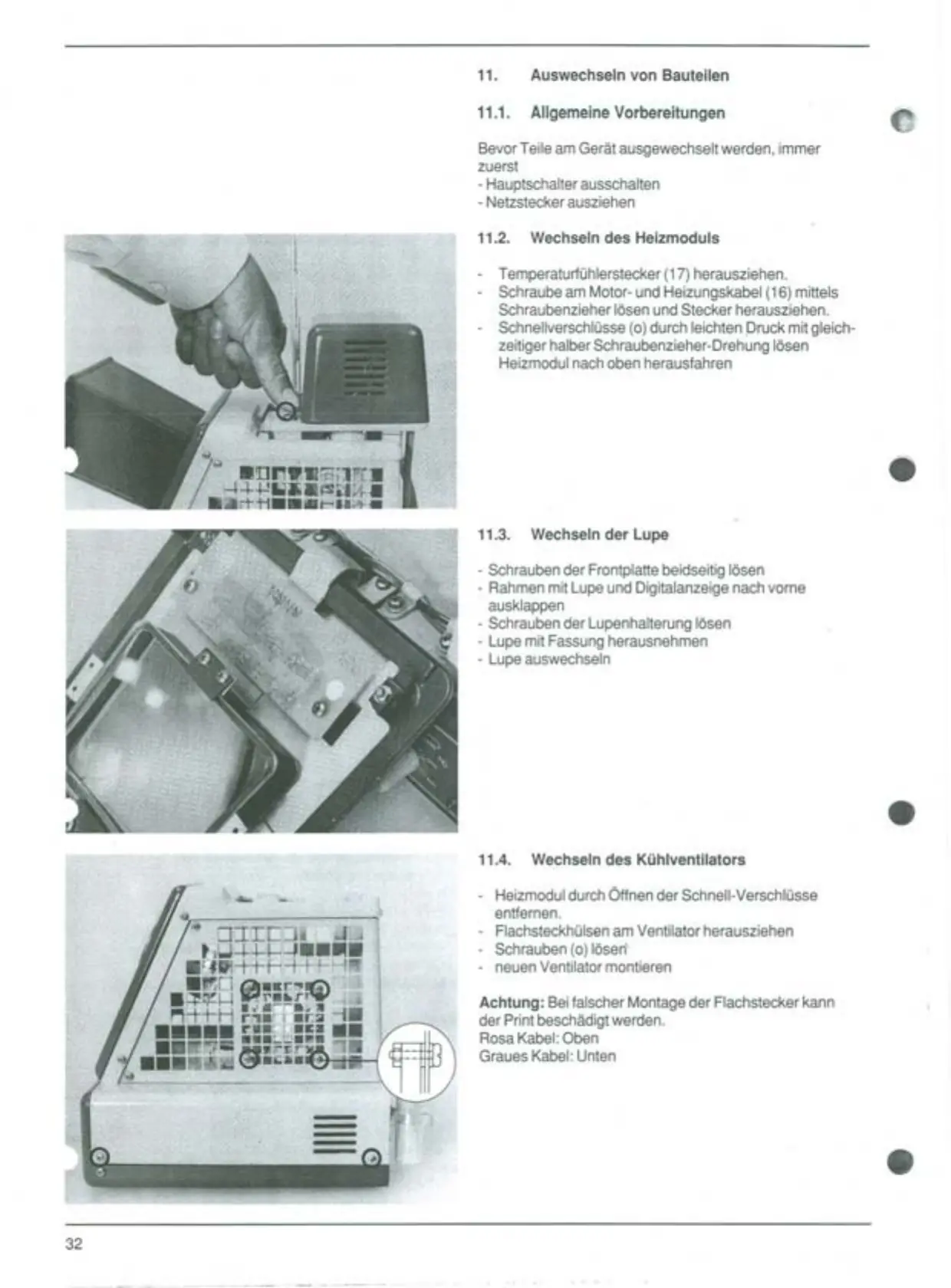

11.
Auswechseln von Bauteilen
11.1.
AllgemeineVorbereitungen
8'
Bevor Teile am Gerät ausgewechselt werden, immer
zuerst
- Hauptschalter ausschalten
- Netzstecker ausziehen
11.2.
Wechseln des Heizmoduls
- Temperaturfühlerstecker (17) herausziehen.
- Schraube am Motor- und Heizungskabel (16) mittels
Schraubenzieher lösen und Stecker herausziehen.
- Schnellverschlüsse(0)durch leichten.Druckmit gleich-
zeitiger halber Schraubenzieher-Drehung lösen
Heizmodul nach oben herausfahren
8
11.3.
Wechseln der Lupe
- Schrauben der Frontplatte beidseitig lösen
- Rahmen mit Lupe und Digitalanzeige nach vorne
ausklappen
- Schrauben der Lupenhalterung lösen
- Lupe mit Fassung herausnehmen
- Lupe auswechseln
8
11.4.
Wechseln des Kühlventilators
- HeizmoduldurchÖffnender Schnell-Verschlüsse
entfernen.
- Flachsteckhülsenam Ventilatorherausziehen
- Schrauben(0) lösen"
- neuenVentilatormontieren
Achtung: Bei falscher Montage der Flachstecker kann
der Print beschädigt werden.
Rosa Kabel: Oben
Graues Kabel: Unten
8
