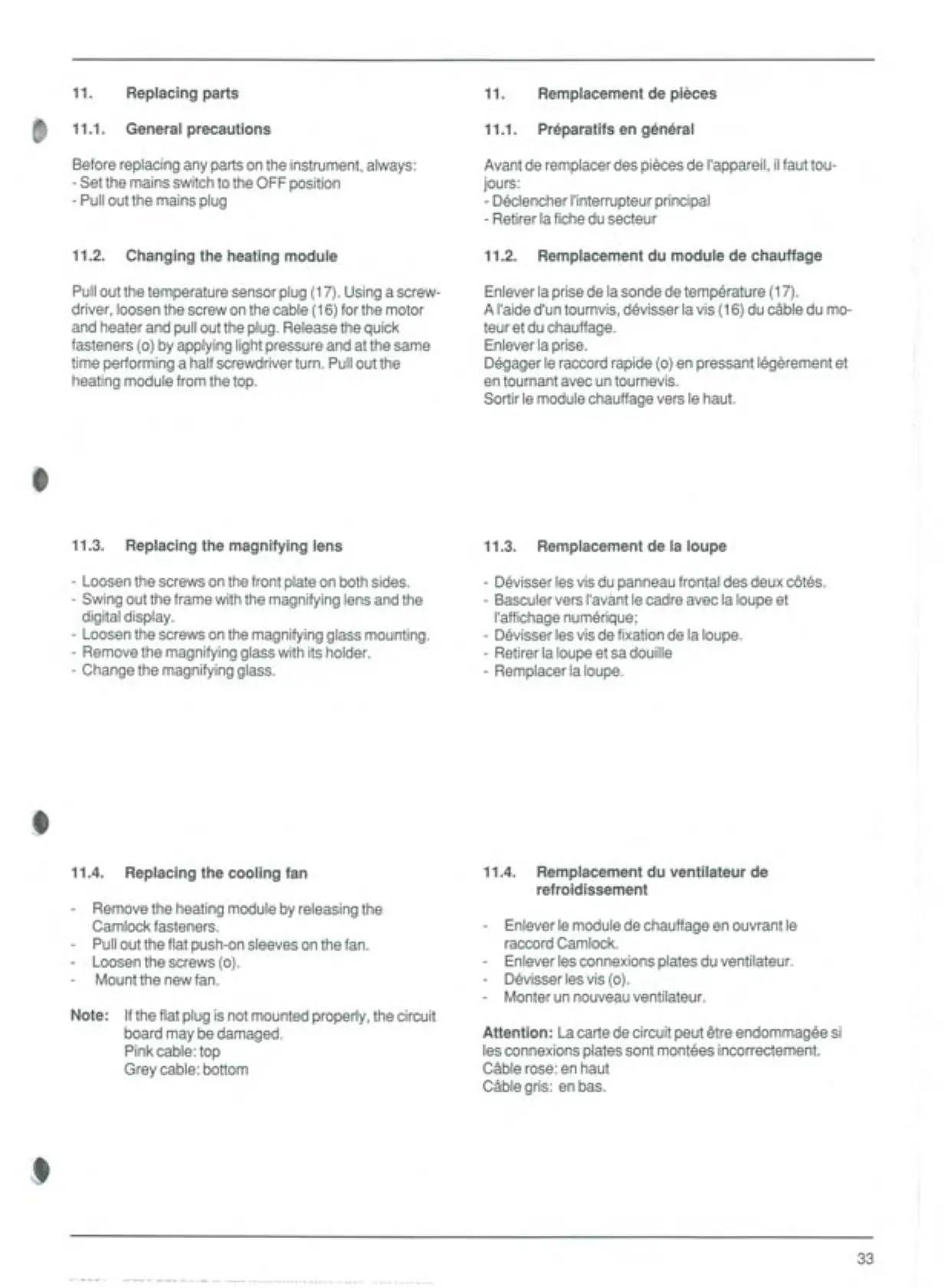

11.
Replacing parts
f)
11.1.
Generalprecautions
Before replacing any parts on the instrument, always:
- Set the mains switch to the OFF position
- Pulloutthe mainsplug
11.2.
Changing the heating module
Pull out the temperature sensor plug (17). Using a screw-
driver, loosen the screw on the cable (16) for the motor
and heater and pull out the plug. Release the quick
fasteners (0) by applying light pressure and at the same
time performing a half screwdriver turn. Pull out the
heating module from
the top.
t
11.3.
Replacingthe magnifyinglens
- Loosen the screws on the front plate on both sides.
- Swing out the frame with the magnifying lens and the
digital display.
- Loosen the screws on the magnifying glass mounting.
- Remove the magnifying glass with its holder.
- Change the magnifying glass.
t
11.4.
Replacing the cooling fan
- Removethe heatingmoduleby releasingthe
Camlockfasteners.
- Pullouttheflatpush-onsleevesonthefan.
- Loosenthe screws(0).
Mountthe newfan.
Note: If the flat plug is not mounted properly, the circuit
board may be damaged.
Pink cable: top
Grey cable: bottom
t
11.
Remplacement de pieces
11.1.
Preparatifsen general
Avant de remplacer des pieces de I'appareil, il faut tou-
jours:
- Declencher I'interrupteur principal
- Retirer la fiche du secteur
11.2.
Remplacement du module de chauffage
Enlever la prise de la sonde de temperature (17).
A I'aide d'un tournvis, devisser la vis (16) du cäble du mo-
teur et du chauffage.
Enlever la prise.
Degager le raccord rapide (0) en pressant legerement et
en tournant avec un tournevis.
Sortir le module chauffage vers le haut.
11.3.
Remplacement de la loupe
- Devisserresvisdu panneaufrontaldesdeuxcötes.
- Basculer vers I'av/mt le cadre avec la loupe et
I'affichage numerique;
- Devisser les vis de fixation de la roupe.
- Retirer la loupe et sa douille
- Remplacerlaloupe.
11.4.
Remplacement du ventilateur de
refroidissement
- Enleverle moduledechauffageen ouvrantle
raccordCamlock.
- Enleverlesconnexionsplatesdu ventilateur.
- Devisserlesvis(0).
- Monterun nouveauventilateur.
Attention: La carte de circuit peut etre endommagee si
les connexions plates sont montees incorrectement.
Cäble rose: en haut
Cäble gris: en bas.
33
