1.3 Montage de l'AM10
Le module AM10 devrait être monté à l'inté-
rieur d'une chaudière GB142 au-dessus des
commandes.
Bus EMS
Thermostat

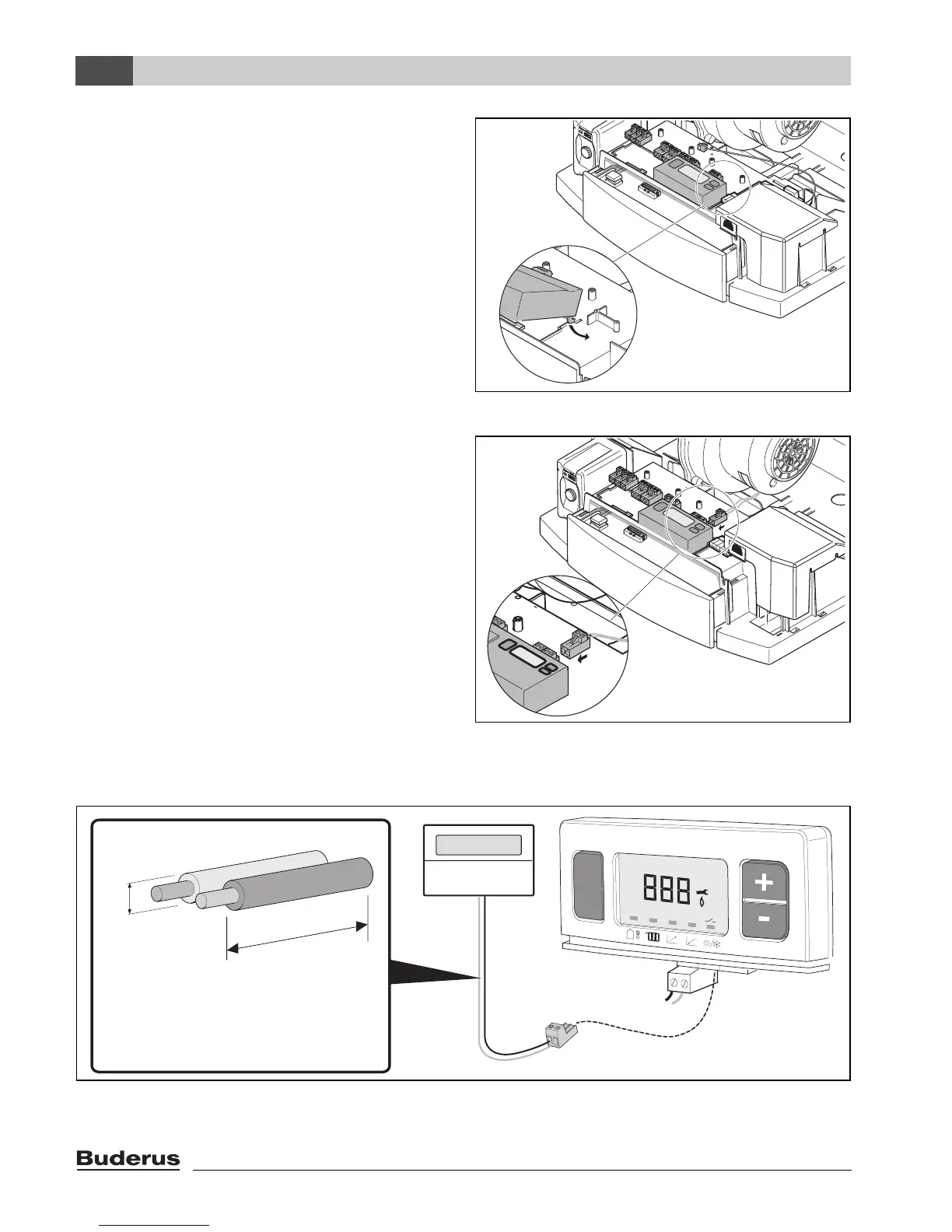

Fig. 2 Installation
Fig. 3 Bus EMS
Fig. 4 Thermostat
On/Off
mode
°F
L
L ≤ 100 pi.
R ≤ 100 Ω
Ø = Cal. 18
Ø
