Magyar EM10 modul
A muszaki fejlesztések miatti változtatás joga fenntartva!
34 EM10 modul • 01/2008
Kommunikációs busz
Csatlakoztassa az EM10 modul EMS-csatlakozását
(2. ábra, 6. poz.) egy 2-eres kábellel a kazán RC (vagy )
csatlakozásához (esetleg a hõmérséklet szabályozóval
párhuzamosan).
Figyelem! Ez a csatlakozás polaritás érzékeny.
Az EMS-buszkábel legfeljebb 100 m hosszú lehet.
Zavarjel
A zavarjel abban a pillanatban aktiválódik, amikor:
– a kazánban egy reteszelõ zavar fellép,
– a rendszernyomás túl alacsony vagy,
– a kommunikáció a kazánnal legalább 5 perce
megszakadt. Lásd a kapcsolási rajzot a 47. oldalon.
Az EM10 két zavarjelet állít elõ:
a) Az AS 24V-csatlakozás (2. ábra, 4. poz.), ez egy
feszültségmentes kapcsoló kontaktust jelent a max.
24 V-os kisfeszültségû jelhez. Ez a zavarjelzés például
egy épületfelügyeleti rendszerbõl olvasható ki.
b) Az AS 230V-csatlakozás (2. ábra, 3. poz.), ezzel például
egy sziréna vagy egy vészjelzõ lámpa vezérelhetõ. Zavar
esetén ez a csatlakozás 230 VAC-feszültés alá kerül.
0-10V külsõ vezérlõjel
Az EM10 modul a kazán és például egy épületfelügyeleti
rendszer közötti csatlakozásként alkalmazható.
Egy 0-10 VDC-jel segítségével (2. ábra, 5. poz.) egy
elõremenõ hõmérséklet vagy teljesítmény szerinti vezérlés
lehetséges (3.ábra).
a) Elõremenõ hõmérsékler szerinti vezérlés
Az EM10 modul közvetíti a 0-10 V-jelet egy elõremenõ
hõmérséklet-setpoint-ra. Ez egy lineáris összefüggést
jelent, lásd az 1. táblázatot.

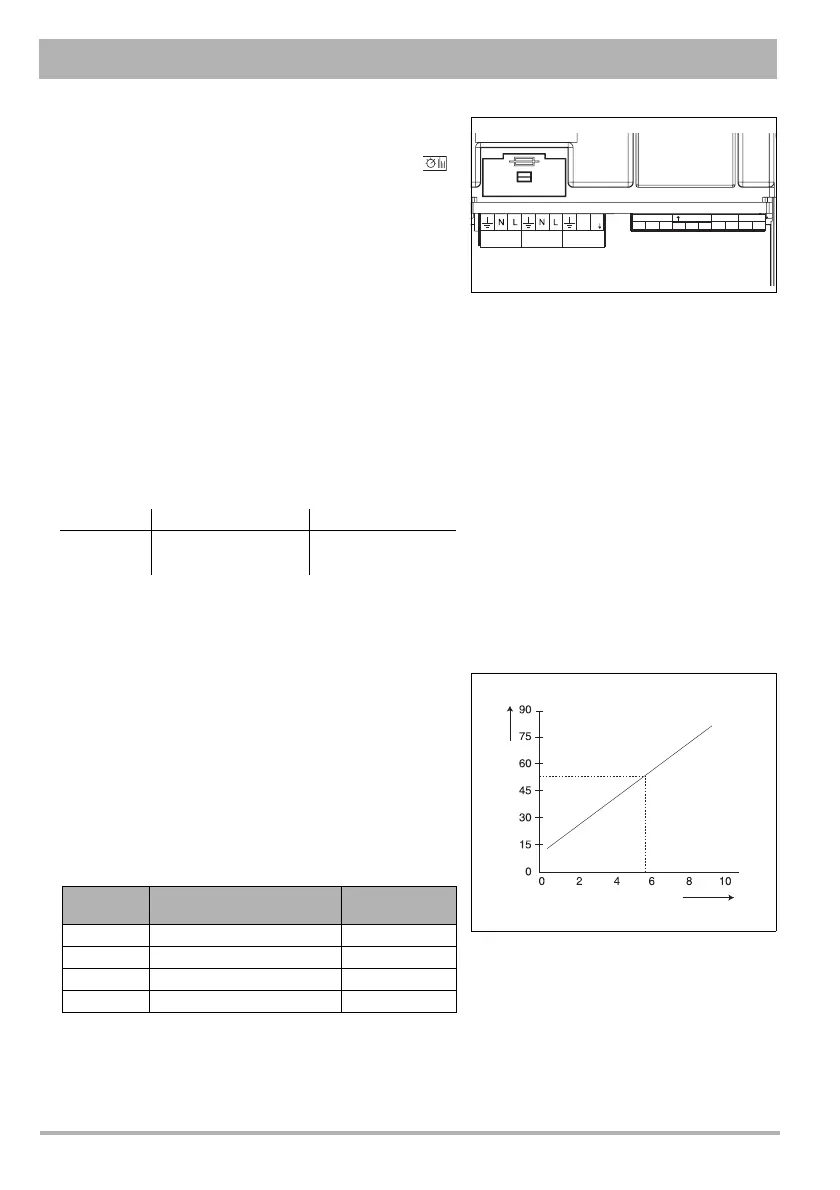

2. ábra Csatlakozások
1. poz.: 230V hálózati csatlakozás
2. poz.: 230V csatlakozás egy 2. modul részére
3. poz.: 230V riasztó kimenet
4. poz.: 24V riasztó kimenet
5. poz.: 0-10V vezérlõ jel
6. poz.: EMS-busz bemenet
7. poz.: EMS-busz kimenet
AS (230V)
N
L
Netz moduleNetz module
AS 24V U EMS EMS
123 1231212
123 4567
AS 24V Nincs zavar Zavar
1 és 2 megszakadt zárt
2 és 3 zárt megszakadt
3. ábra 0 – 10V diagramm
Elõremenõ hõmérsélklet [°C]
Külsõ vezérlõ feszültség (V)
Bemenõ
feszültség
Elõremenõ hõmérséklet-
setpoint (kazán)
Kazán
állapot
0 V - 0,5 V 0 Ki
0,6 V ± 15°C Be
5,0 V ± 50°C Be
10,0 V ± 90°C Be / Maximum
1. táblázat: Elõremenõ hõmérséklet szerinti vezérlés
