Türkçe Modül EM10
Teknik iyileştirmeler nedeniyle değişiklik hakkı saklıdır!
38 Modül EM10 • 01/2008
b) Güç üzerinden kumanda
Pim 1 ve pim 3 arasında köprüleme yapıldığında
regülasyon etkinleştirilir. Bkz. resim 2, poz. 5 ve
“Elektriksel devre planı”, sayfa 47. EM10, 0-10 V sinyalini
bir güç ayarlama değerine aktarır. Burada doğru orantı
söz konusudur, bkz. tablo 2.
*) Düşük yükteki güç cihaz tipine bağlı olarak farklılık gösterir.
Cihazın düşük yükü örneğin %20 ve kumanda sinyali de 1 Volt
(= %10) olduğunda, nominal güç düşük yükten az olmalıdır.
Bu durumda düşük yükte cihaz açık/kapalı bir döngü
vasıtasıyla %10 iletir. Bu örnekte kalorifer kazanı, 2 Volt'luk bir
ayar değerinden itibaren daimi işletime geçer.
Birden çok modülün bağlanması
Birden fazla farklı modülü (örn. EM10 ve VM10) birbirine
bağlamak mümkündür. İki ya da daha fazla modülü birbirine
bağlamak için elektrik bağlantısı (resim 4, poz. 2) ve EMS
bağlantısı (resim 4, poz. 3) arasında her zaman için
köprüleme yapılabilir.
Dikkat! Bu bağlantı, kutupların doğru bağlanmasına
duyarlıdır. EMS veri yolu kablosunun toplam uzunluğu en
fazla 100 metre olmalıdır.
Termostat Bağlantısı
z Logomatic RC termostatını EMS bağlantısına baglayın
(resim 4, poz. 3).
Şebeke bağlantısı
z 230 VAC şebeke bağlantısını yapın (resim 2, poz. 1 ve
resim 4, poz. 1).
EM10 modülü üzerindeki LED bildirimleri (resim 1, poz. 5)
Giriş
gerilimi
Güç ayar değeri
(Kazan)
Kazanın
durumu
0 V - 0,5 V 0 Kapalı
0,6 V ± 6% düşük yük *)
5,0 V ± 50% Kısmi yük
10,0 V ± 100% Tam yük
Tab. 2 Güç üzerinden kumanda

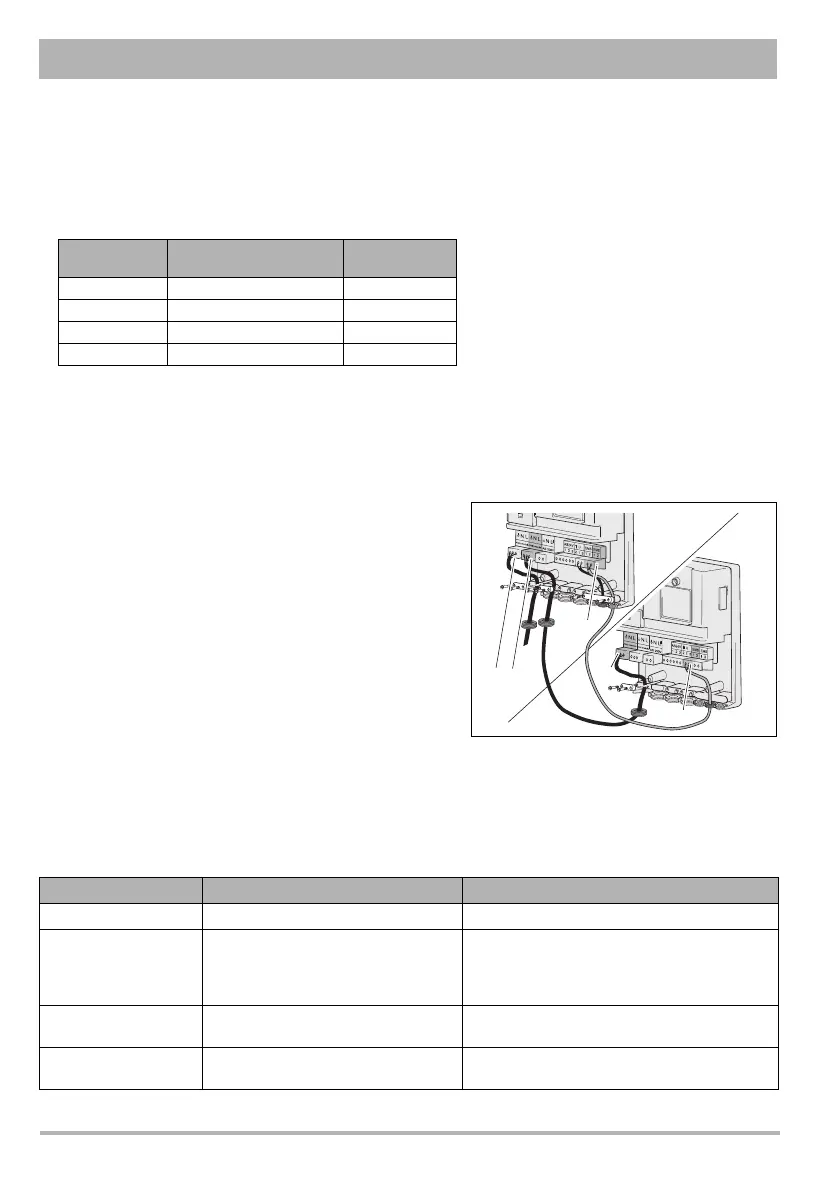

Resim. 4 İki modülün birbirine bağlanması,
elektrik bağlantısının yapılması
2
3
3
12
LED durumu Anlamı İşlem şekli
Yeşil (sabit yanıyor) Tüm bağlantılar doğru yapılmış.
Yeşil (yanıp sönüyor) Kalorifer kazanı ile en az 5 dakikadır
iletişim kurulamıyor.
Reset yapın.
Reset yapılarak sorun giderilemiyorsa yetkili bir
servis teknisyenine danışın. Kalorifer kazanına ait
dokümanlara da bakın.
Kırmızı (kısa süreli
yanma)
Kalorifer kazanına gerilim bağlanmış
durumda.
Kırmızı (sabit yanıyor) EM10 arızalı. Yetkili servise haber verin. Kalorifer kazanına ait
dokümanlara da bakın.
