29
1 : V+ (12-36 V DC)
2 : Sortie transistor NPN
3 : 0 V DC
4 : non connecté

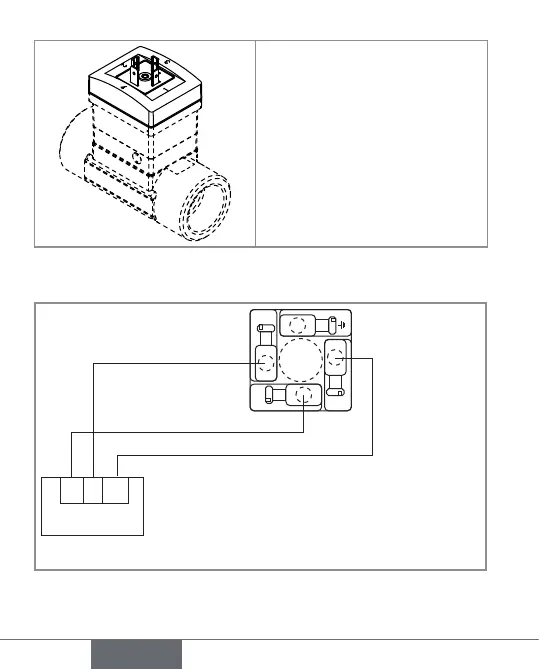

Fig. 7 : Affectation des broches de l'embase électrique de
la version Hall Low Power
+ -
IN
1
3
2
Transmetteur déporté
IN = entrée impulsion du transmetteur déporté
Bornier du 2508
Fig. 8 : Câblage en NPN de la version Hall Low Power
français
