28
12-36 V DC
+ -
+-
1
3
2
V+
0 V DC
Alimentation
Entrée impulsion sur l'instrument externe
Bornier du 2508

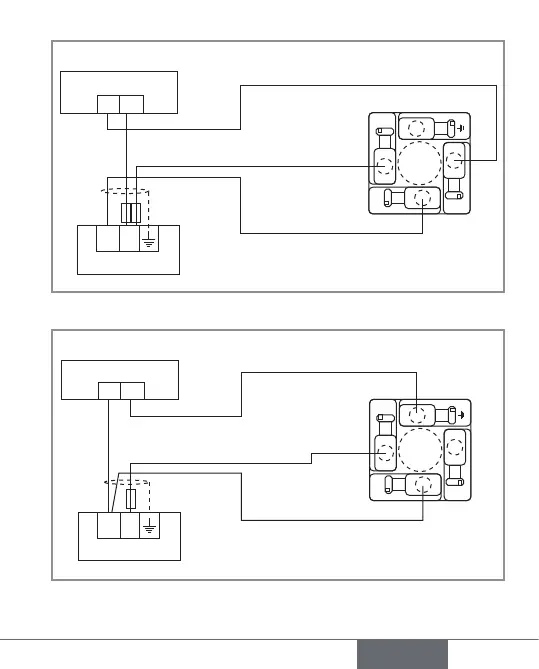

Fig. 5 : Câblage en NPN de la version Hall
Bornier du 2508
12-36 V DC
+-
1
3
2
V+
0 V DC
+-
Entrée impulsion sur l'instrument externe
Alimentation
Fig. 6 : Câblage en PNP de la version Hall
