27
6
5

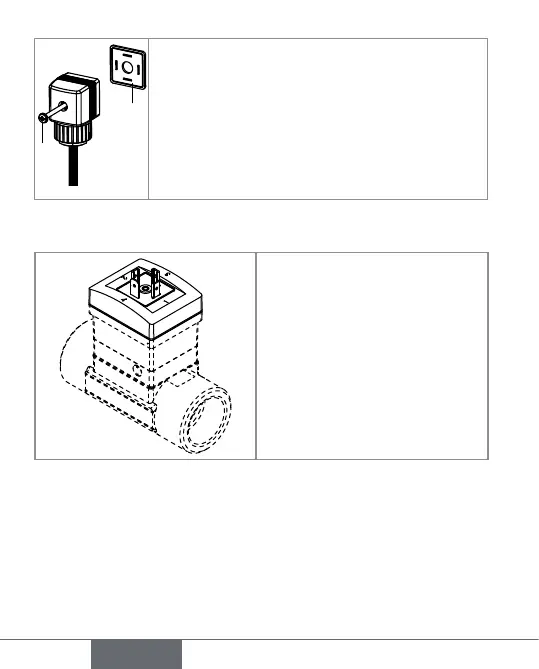

Placer le joint [5] entre le connecteur
et l'embase électrique de l'appareil
puis insérer le connecteur 2508 sur
l'embase.
Insérer puis serrer la vis [6] pour
assurer l’étanchéité et un contact
électrique correct.
Fig. 3 : Assemblage du connecteur femelle type 2508
(fourni)
1 : V+ (12-36 V DC)
2 : Sortie transistor NPN
3 : 0 V DC
4 : Sortie transistor PNP
Fig. 4 : Affectation des broches de l'embase électrique de
la version Hall
français
