Replacement instructions
Instructions de remplacement
1307/1_EU-ML_00253577
→ Câbler l’appareil selon votre relevé des correspondances fils-bornes et selon les instructions du manuel
d’utilisation.
2. REMPLACER LA CARTE D’ALIMENTATION
115/230 V AC SUR UNE VERSION MURALE
→ Retirer les bandes de recouvrement des vis.
→ Dévisser les 4 vis du couvercle.
→ Dévisser toutes les bornes de la carte électronique logée dans le couvercle.
→ Noter la correspondance des fils et des bornes puis retirer tous les fils électriques de leur borne.
→ Retirer les 2 borniers insérés sur la carte d’alimentation 115/230 V AC.

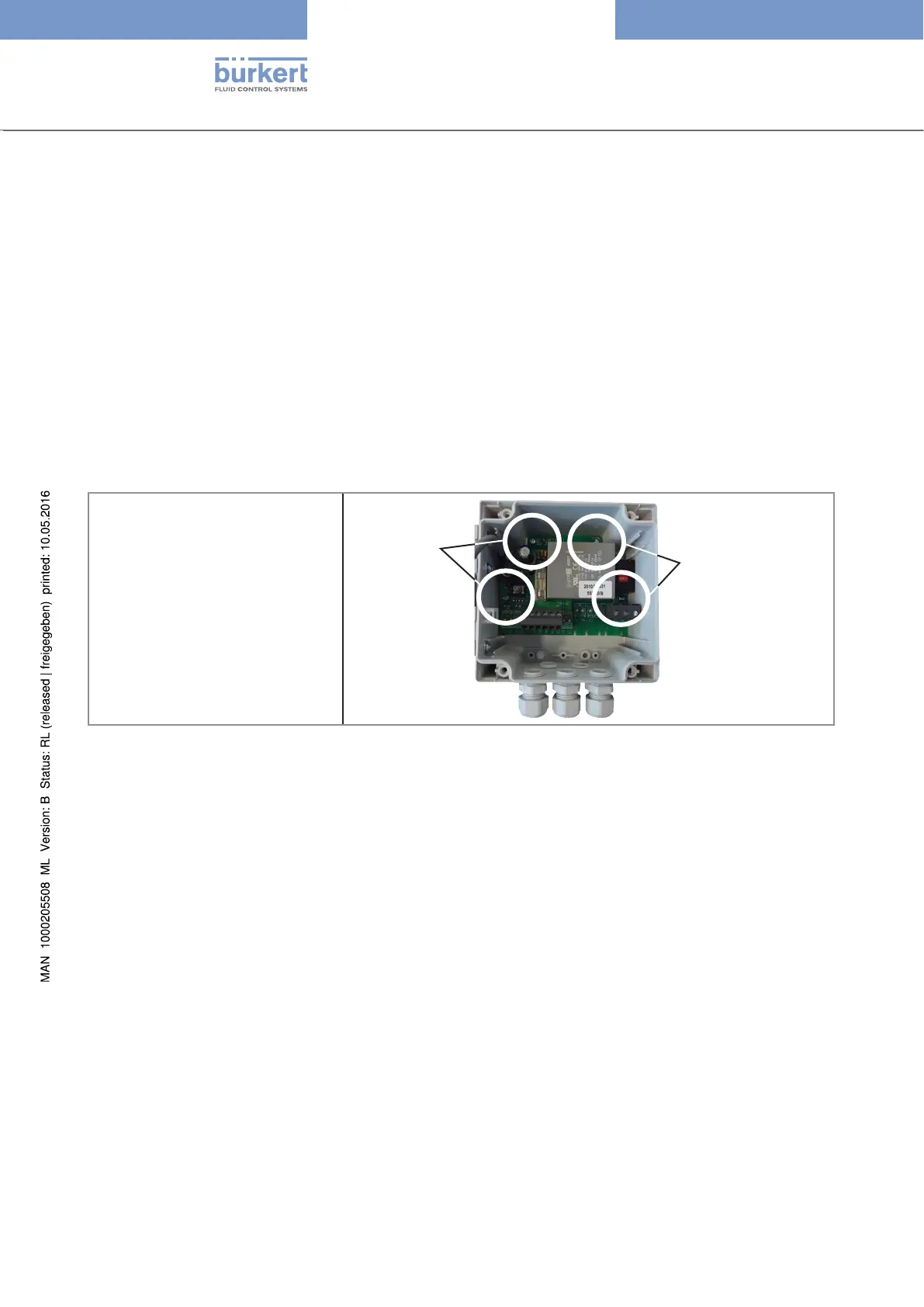

→ Desserrer les 4 vis de la carte
d’alimentation. Voir ci-contre.
Vis
Vis
→ Avec précaution, retirer la carte d’alimentation.
→ Insérer la nouvelle carte d’alimentation dans le fond du boîtier en veillant à la position des trous pour les vis de
fixation de la carte. Voir la figure ci-dessus.
→ Serrer les 4 vis de la carte d’alimentation pour fixer la carte d’alimentation au boîtier.
→ Câbler l’appareil selon votre relevé des correspondances fils-bornes et selon les instructions du manuel
d’utilisation.
→ Enficher les 2 borniers retirés précédemment et préalablement câblés sur la carte d’alimentation.
Typ 8025/8035
