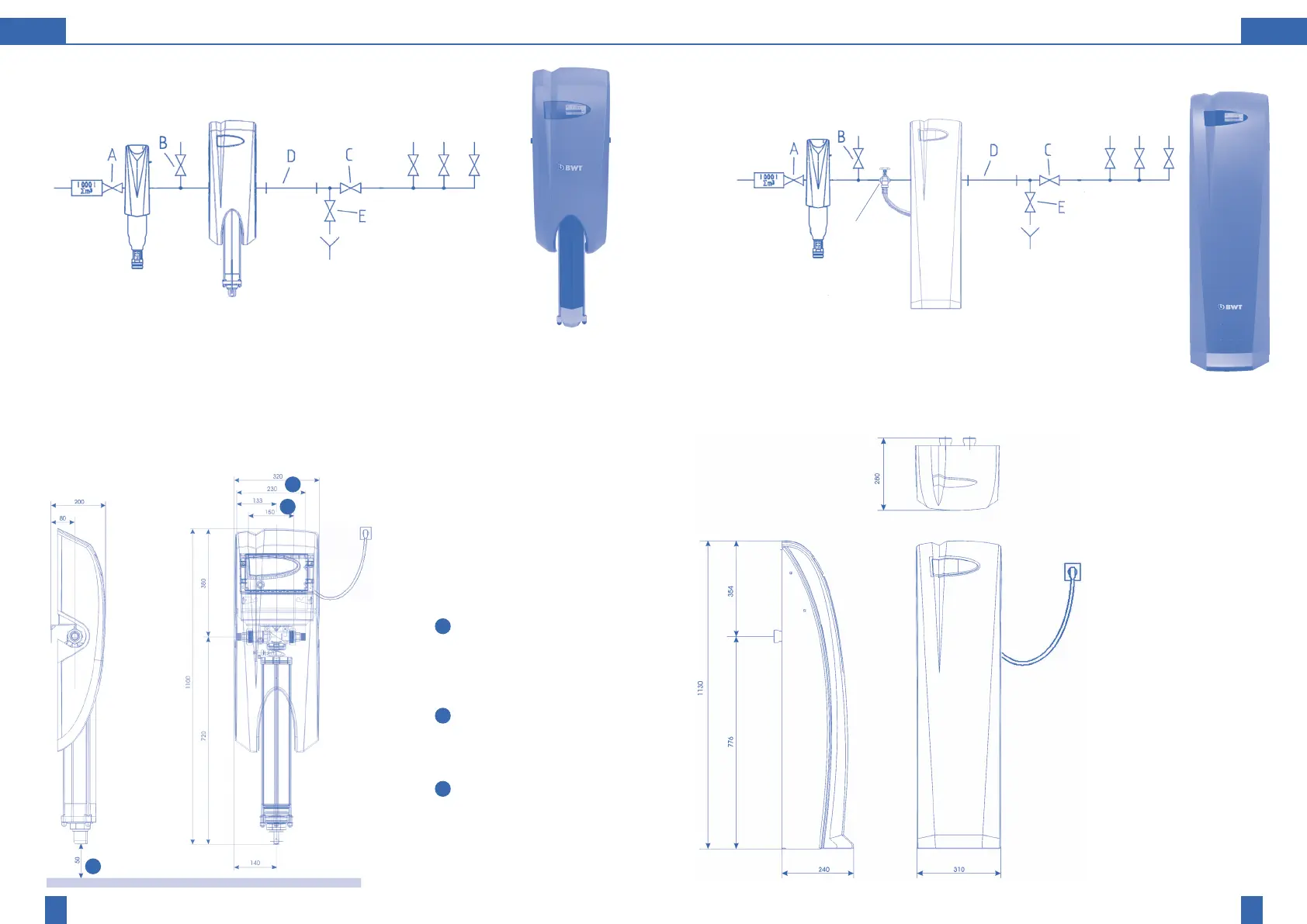

5.3. Schéma de montage
b.) Schéma d’installation pour AQA Total 2500
A Robinet d’arrêt du compteur d’eau
B Robinet vers le jardin
C Robinet d’arrêt de l’appareil
D Manchette témoin
E Robinet de rinçage
Il est nécessaire de prévoir une manchette témoin (D) directement en sortie de l’appareil afin de pouvoir
contrôler son fonctionnement. Cette manchette doit être facilement démontable et avoir une longueur au
moins égale à 6 fois le diamètre de la canalisation.
en option Multiblock
5.3. Schéma de montage
a.) Schéma de montage de l’AQA Total 1500
A Robinet d’arrêt du compteur d’eau
B Robinet vers le jardin
C Robinet d’arrêt de l’appareil
D Manchette témoin
E Robinet de rinçage
Il est nécessaire de prévoir une manchette témoin (D) directement en sortie de l’appareil afin de pouvoir
contrôler son fonctionnement. Cette manchette doit être facilement démontable et avoir une longueur au
moins égale à 6 fois le diamètre de la canalisation.
Longueur de montage sans
raccords vissés (contre-écrou
de 5/4”, filetage extérieur 5/4”)
Longueur de montage avec rac
-
cords vissés (filetage extérieur
de 1” de chaque côté)
Espace libre nécessaire pour le
démontage de l´unité active
1
1
2
2
3
3
