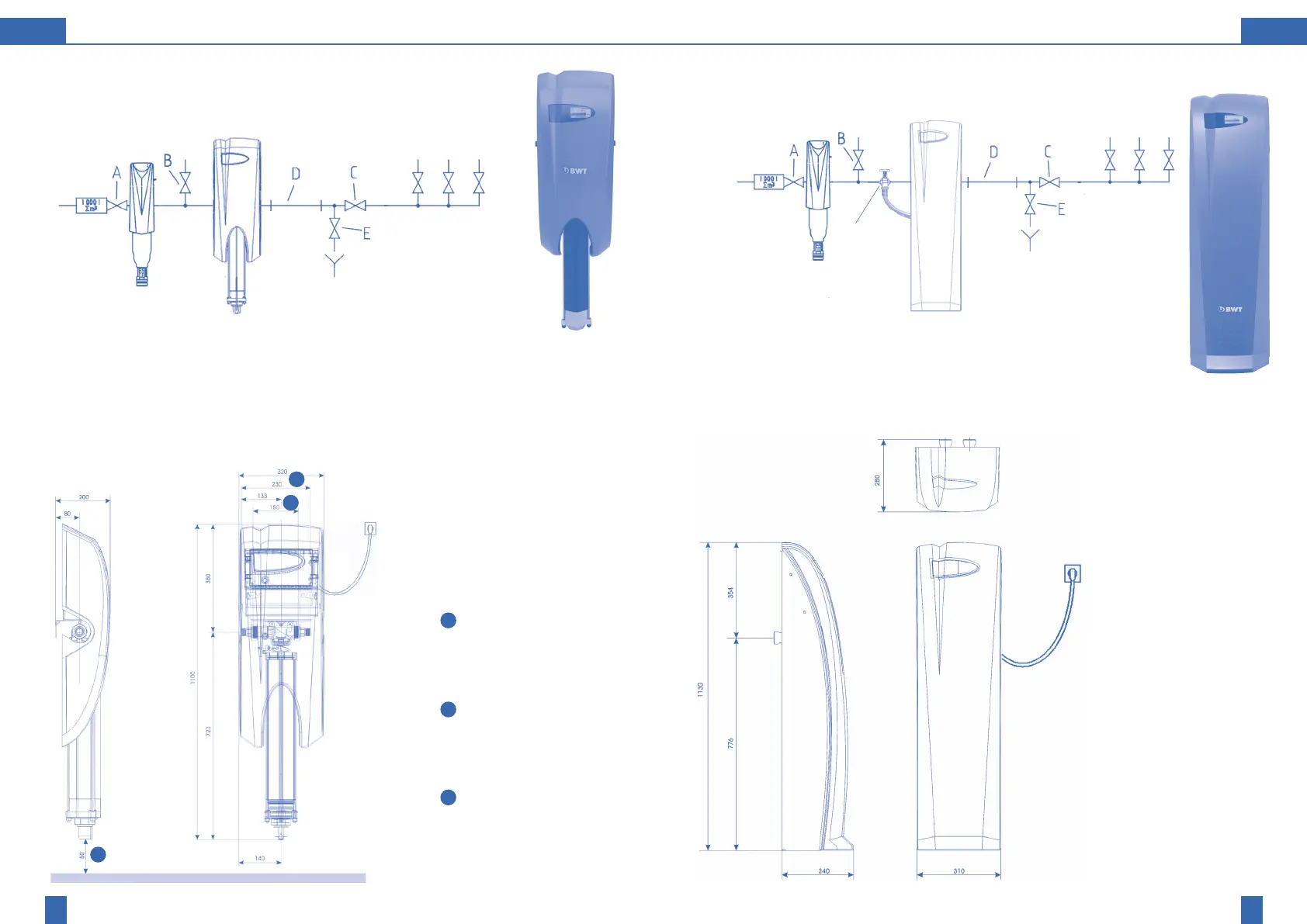

4.3. Installationsdiagrammer
b.) Installationsdiagram AQA total 2500
A Vandtæller stopventil
B Afløbsventil til have
C Anlægsstopventil
D test sektion
E skyl ventil
Prøvebanen er en let dannelse af yderligere konstruktion, nye rørstykke og bør have et forhold på ca rør
-
længde til rørdiameter 6:1. Den nemmeste gennemføres i hydraulisk forgreningskammer-modulet med 2
carbid udvidelser. Det er umiddelbart efter AQA total Energy anlæg, forudsat.
optional Multiblock
4.3. Installationsdiagrammer
a.) Installationsdiagram AQA total 1500
A Vandtæller lukkeventil/stophane
B Udløbsventil til have
C Anlægslukkeventil
D test sektion
E skyl ventil
Prøvebanen er en let dannelse af yderligere konstruktion, nye rørstykke og bør have et forhold på ca rør
-
længde til rørdiameter 6:1. Den nemmeste gennemføres i hydraulisk forgreningskammer-modulet med 2
carbid udvidelser. Det er umiddelbart efter AQA total Energy anlæg, forudsat.
Installationslængde uden
pakninger (5/4” kontramøtrik,
5/4” udv. gevind).
Installationslængde med
pakninger (begge sider 1”
udvendig gevind).
Nødvendigt plads til fjernelse af
driftsenhed.
1
1
2
2
3
3
