LEGEND Fig. 15 page 15
14 Exhaust fumes d.8 cm
15 Hole combustion air inlet d.6 cm
16 Ducting outlet

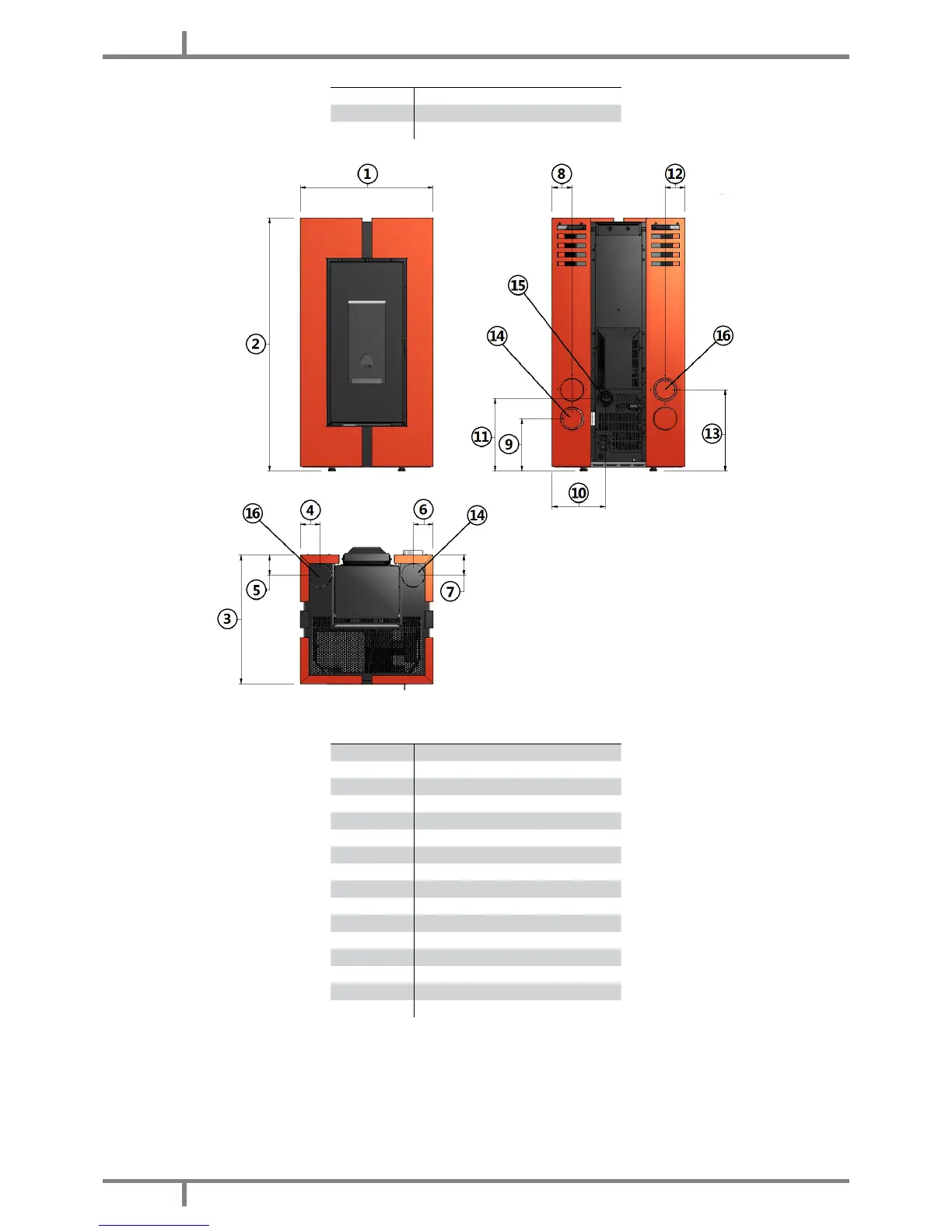

Fig. 16 - General dimensions: Doge
3
Plus
LEGEND Fig. 16 page 16
1 55,4 cm
2 105,6 cm
3 54 cm
4 8,3 cm
5 8,5 cm
6 8,3 cm
7 8,5 cm
8 8,3 cm
9 21,7 cm
10 22,2 cm
11 30,3 cm
12 8,3 cm
13 34 cm
14 Exhaust fumes d.8 cm
15 Hole combustion air inlet d.6 cm
16 Ducting outlet
