Calira EVS 36/20-DS/IU - Geräteoberseite und Sicherungen; Sicherungsautomat 230 V; Verbraucherstromkreise 12 V

5
Geräteoberseite und Sicherungen
Elektroversorgung
Für Batterien mit
Gel- oder Flüssigelektrolyt
Batteriekapazität 100-300Ah
Die Betriebsanleitung ist
zu beachten!
Made in Germany
Nur für trockene Räume
10A20A20A 20A 20A 20A
230 Volt~/50Hz
belastbar: 10A
Schutzart: IP 20
Uein
Uaus
T35/E
Jpri.
Jsec.
195-250V~/50-60Hz
12V /30A
3,15A
2,5A
30A
=
=
Detail A
Detail B

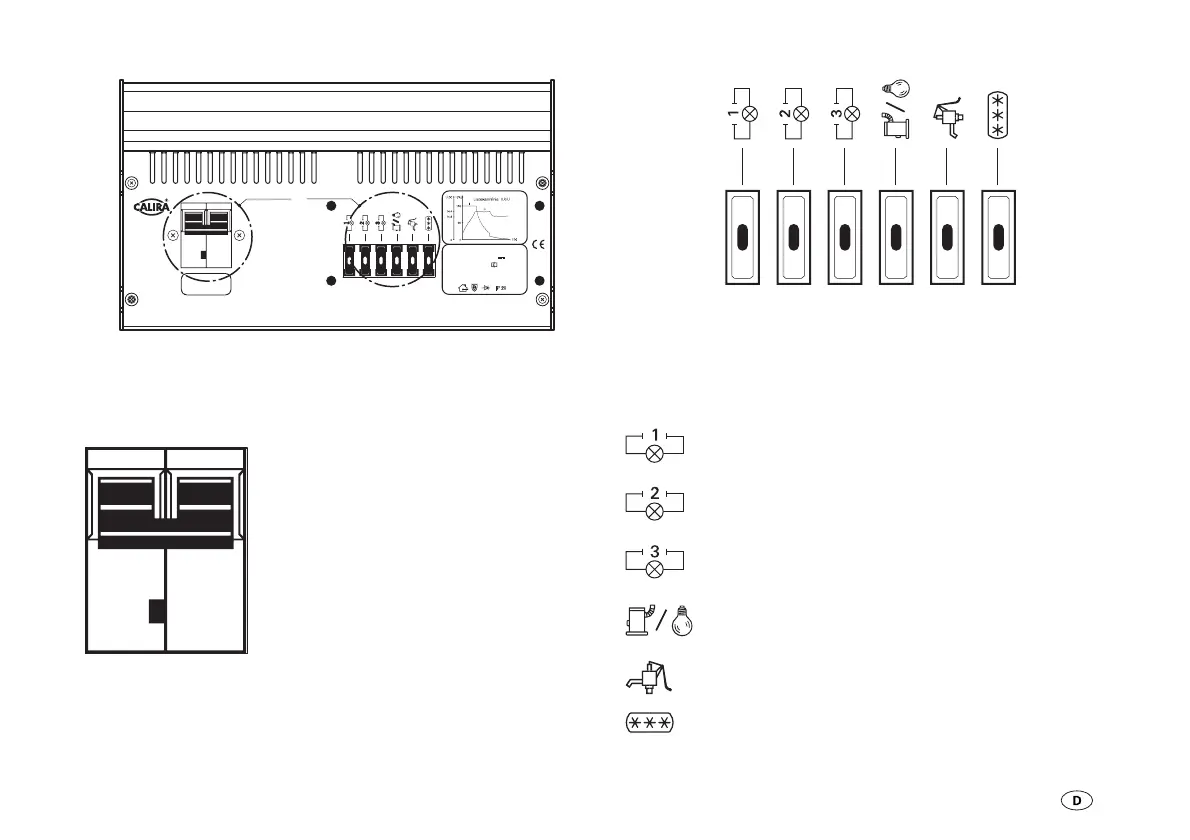

Bild 1: Geräteoberseite
Sicherungsautomat 230 V
Je nach Ausführung mit oder ohne
Fehlerstromschutzschalter (30 mA).
Bild 2: Detail A
Verbraucherstromkreise 12 V
20 A
20 A
20 A
20 A
10 A
20 A
Bild 3: Detail B
Flachstecksicherungen
Verbraucherstromkreis 1 20 A
Verbraucherstromkreis 2 20 A
Verbraucherstromkreis 3 20 A
Dauerstromkreis
(Heizung / Sofortlicht)
20 A
Stromkreis Wasserpumpe 10 A
Stromkreis Kühlschrank 20 A
