Calira MES 250-3 / Module A - Raccordements Et Fusibles

**,
!"#$%&'() * !'$$%&'( *)



Lerchenfeldstr. 9  87600 Kaufbeuren  Tel.: +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806
42
Raccordements et fusibles

1
2
3
4
5
6
7
8
9
10
11
!&%$'

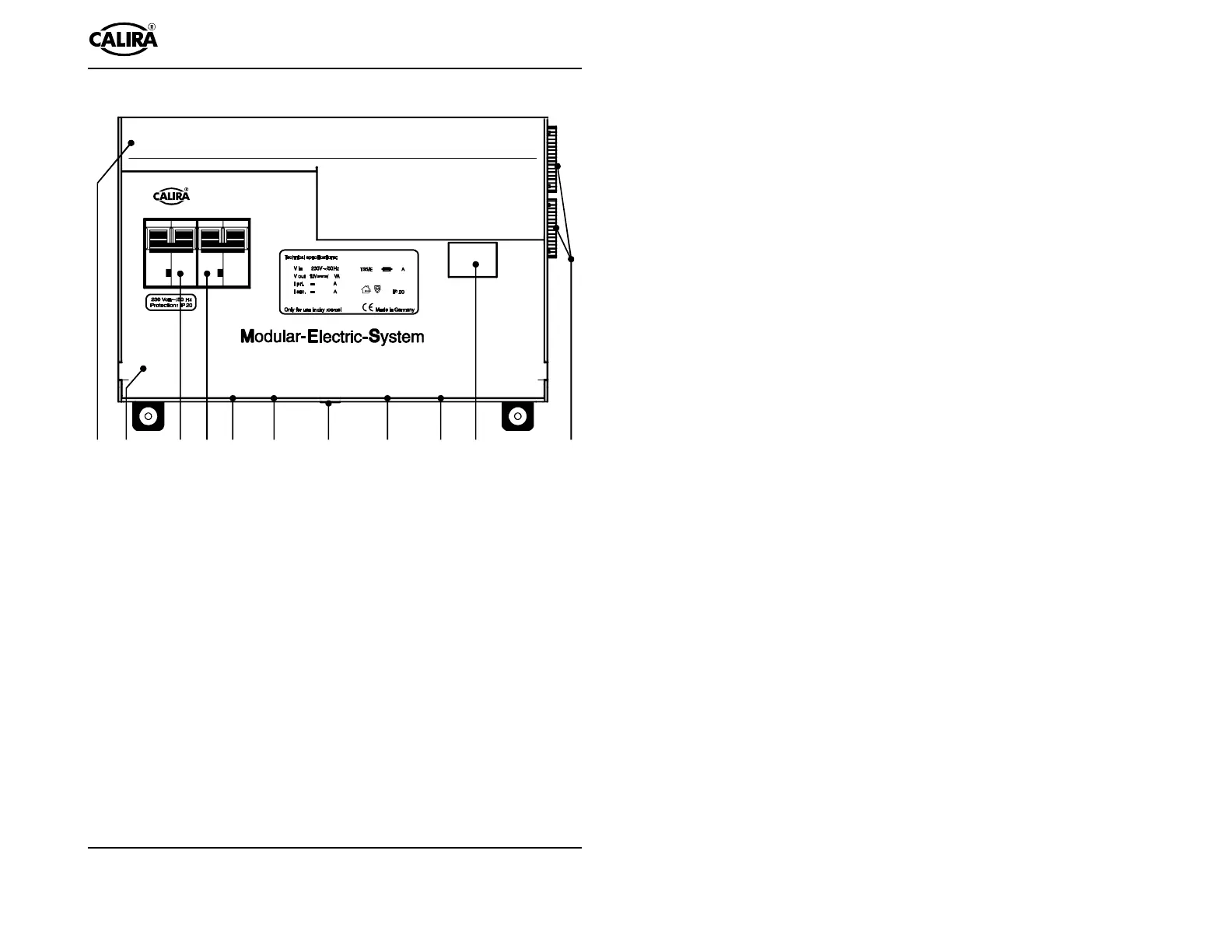

1 Couvercle arrière de boîtier.
2 Couvercle du bornier.
3 Coupe-circuit automatique pour raccordement au réseau 230 Volts.
4 Deuxième coupe-circuit automatique pour raccordement au réseau 230
Volts pour MES 250-2/4 et MES 400-2/4.
5 Entrée 230 Volts au coupe-circuit automatique,
raccordement de conducteur de protection et compensation de potentiel.
6 Sorties 230 V à destination des consommateurs électriques.
7 Dispositif de verrouillage du couvercle de bornier.
8 Entrée 12 Volts de la batterie de véhicule.
9 Sorties 12 V à destination des consommateurs électriques.
10 Fusibles enfichables pour sortie 12 Volts.
11 Réglette de raccordement pour Module B.
