Calira MES 250-3 / Module A - Raccordement 230 Volts

**,
!"#$%&'() * !'$$%&'( *)



Lerchenfeldstr. 9  87600 Kaufbeuren  Tel.: +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806
50
Raccordement 230 Volts
")/4$4
./"2
-///


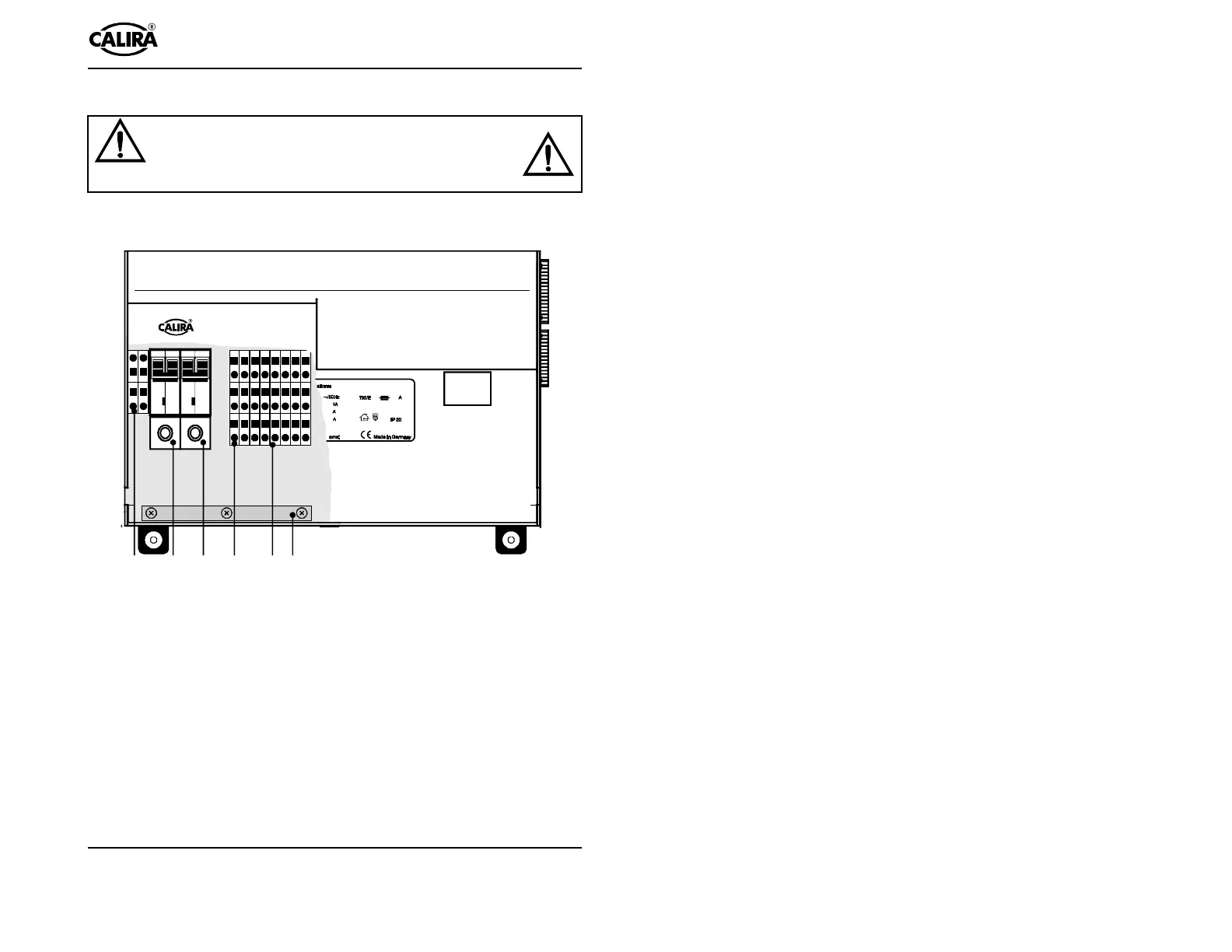

Raccordez d’abord les consommateurs 230 Volts puis le coupe-circuit automa-
tique selon le schéma de raccordement 230 Volts (figure 9).
1
2
3
4
5
6

!(%% 
1 Conducteur de protection vert/jaune et compensation de potentiel.
Section de conducteur 4 mm². Raccorder les câbles sans embout aux
bornes cage à ressort de tension.
2 Coupe-circuit automatique 13 A. Section 1,5 mm². Tous les Module
A. Raccorder les câbles avec embouts directement au coupe-circuit
automatique.
3 Pour MES 250-2/4 et MES 400-2/4 : Coupe-circuit automatique 16
A. Section 2,5 mm².
Pour MES 250-3 et MES 400-3 : Disjoncteur différentiel 30 mA.
Section 1,5 mm². Observer le N !
