Calira MES 250-3 / Module A - Anschlüsse und Sicherungen


!"#$%&'() ** !'$$%&'( *)




Lerchenfeldstr. 9  87600 Kaufbeuren  Tel.: +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806
6

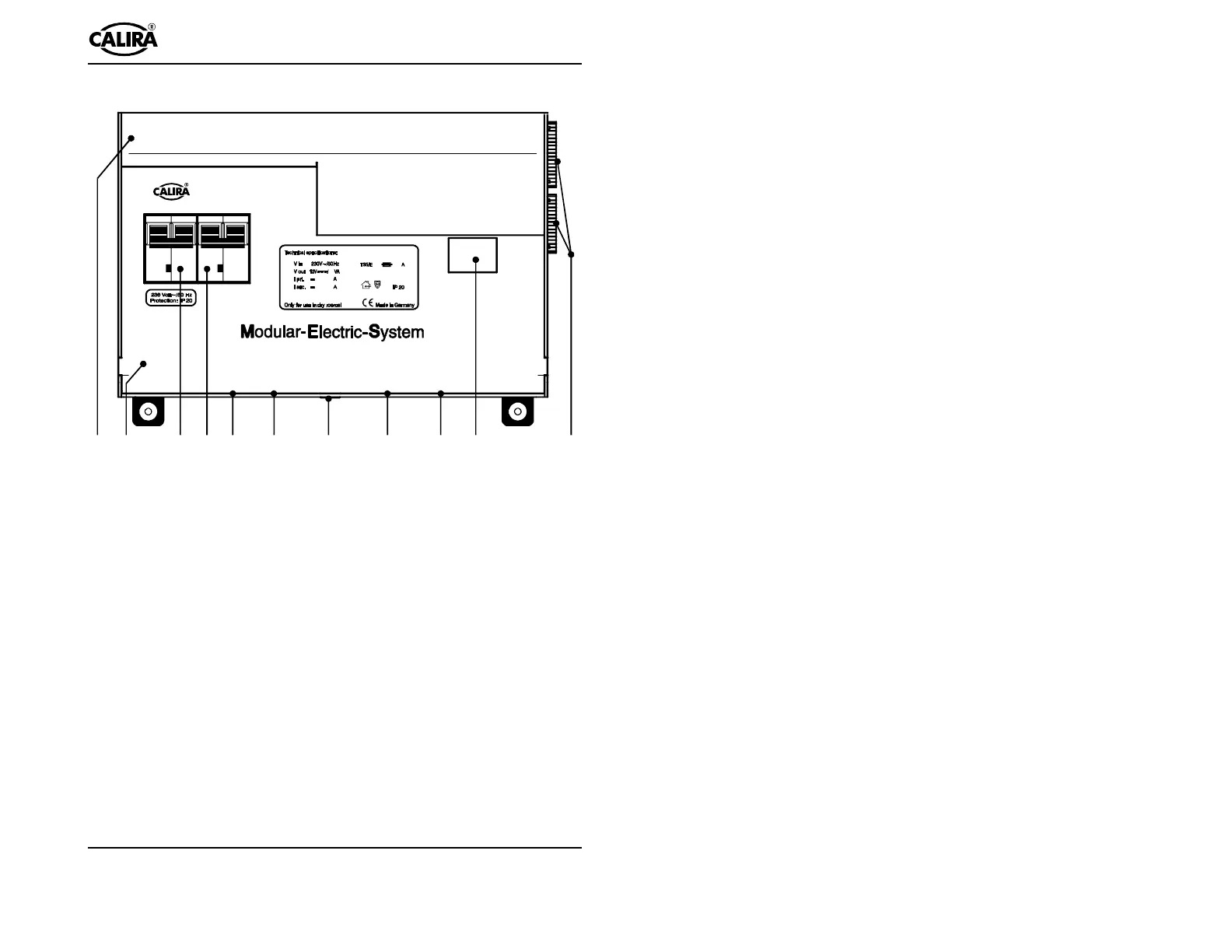

Anschlüsse und Sicherungen

1
2
3
4
5
6
7
8
9
10
11

1 Hinterer Gehäusedeckel.
2 Klemmraumabdeckung.
3 Sicherungsautomat für 230 Volt Netzanschluss.
4 Zweiter Sicherungsautomat für 230 Volt Netzanschluss bei
MES 250-2/4 und MES 400-2/4.
5 230 Volt Eingang zum Sicherungsautomat,
Schutzleiteranschluss und Potentialausgleich.
6 230 Volt Ausgänge zu den Verbrauchern.
7 Verriegelung der Klemmraumabdeckung.
8 12 Volt Eingang von der Fahrzeugbatterie.
9 12 Volt Ausgänge zu den Verbrauchern.
10 Stecksicherungen für 12 Volt Ausgang.
11 Anschlussleiste für Module B.
