2.3 Flujo de Aire
Apertura adecuada
Apertura adecuada
> 50 cm
PLANTA
MURO MURO
PISCINA/SPA

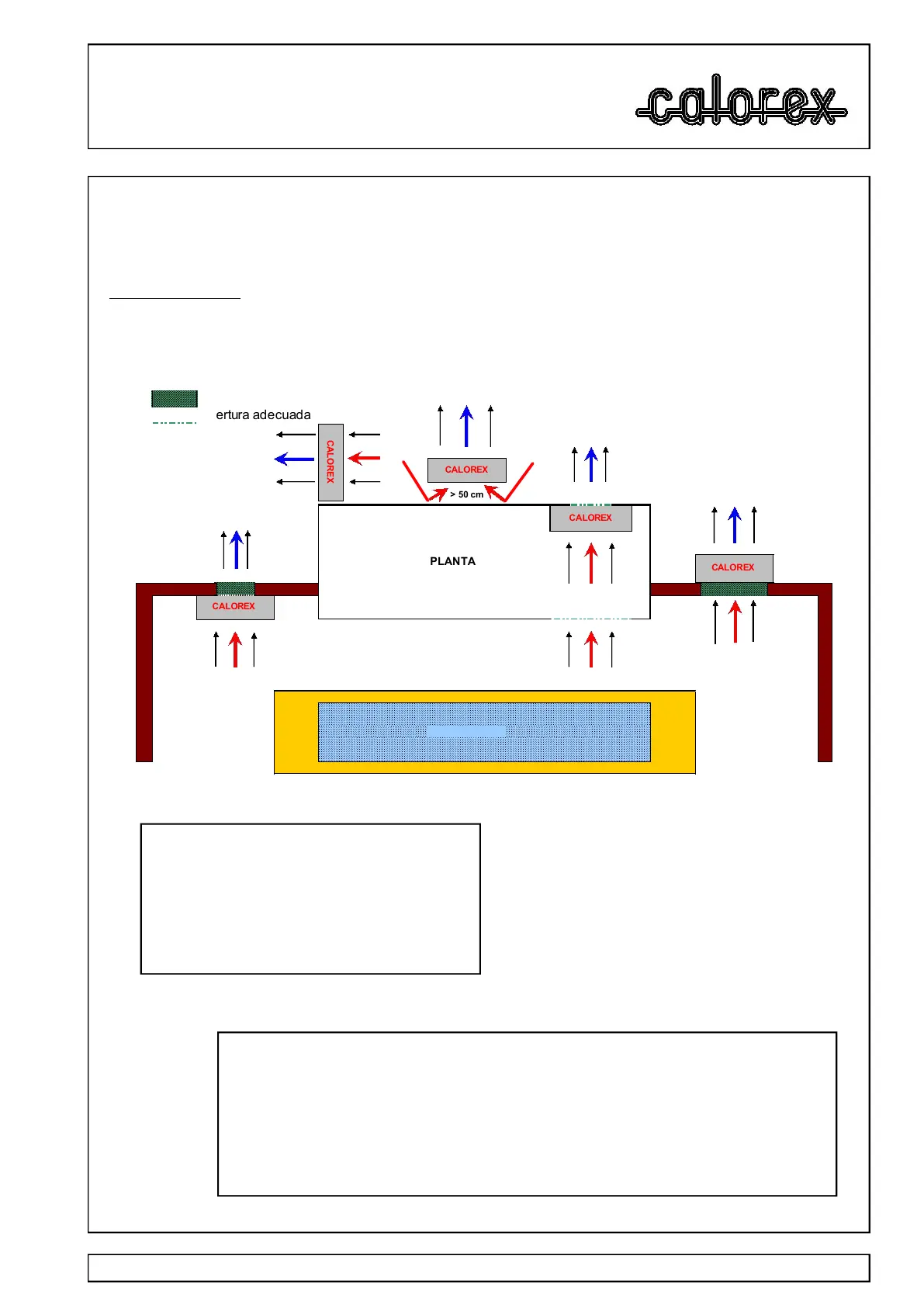

POSIBLES POSICIONES PARA UNA BOMBA DE CALOR CALOREX
CALOREX
CALOREX
CALOREX
CALOREX
CALOREX
MODELO
Entrada Descarga
PPT 8 0.157 0.168
PPT 12 0.264 0.168
PPT 16 0.322 0.173
PPT 22 0.322 0.173
Área libre mínima en m²
TABLA 1
IMPORTANTE
Si se instalan múltiples unidades en una zona anexa, las áreas libres de
las salidas que se necesitan para cada unidad pueden juntarse para formar
una única entrada. PERO la salida de cada unidad debe mantenerse por
separado y no debe incorporarse a un sistema común de conductos.
Algunas instrucciones sobre el flujo de agua deben ser tomadas en cuenta.
Estas son no obstruir la entrada i salida de aire, y asegurarse que el aire
que sale no vuelve a entrar. (Mirar debajo).
Re requieren de áreas libres para permitir que
pueda pasar el flujo de aire cuando la bomba
esta instalada en un área anexa o cuando se
necesita pasar el aire a través de un muro
etc. Un área libre es el área disponible pop la
cual el aire puede pasar a traves de rejillas o
listones
