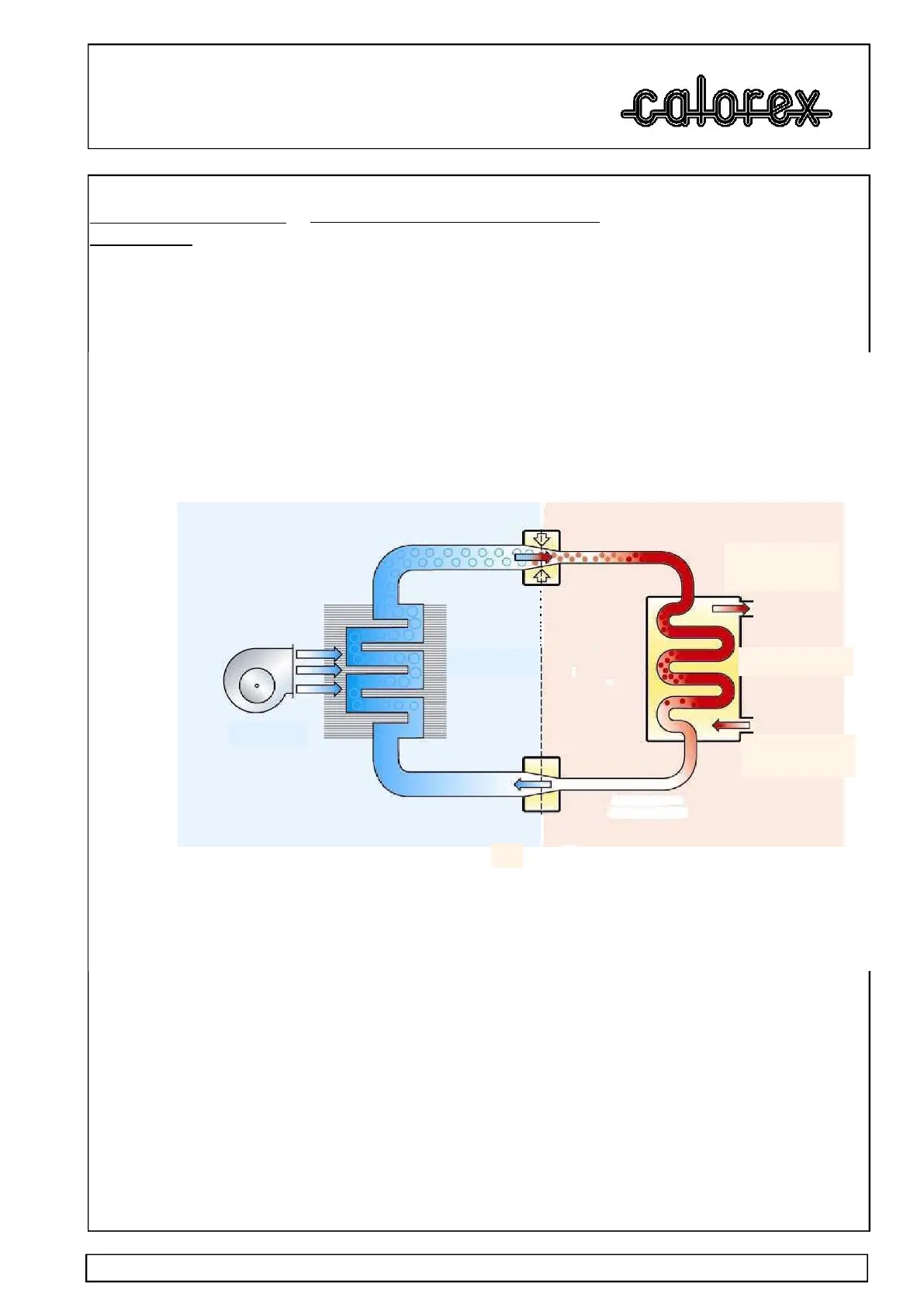

2.0 - WÄRMEPUMPEN-
KREISLAUF
DER VERDAMPFER (1)
sammelt die Wärme aus der umgebenden Außenluft, vorerwärmt durch die
Sonne. Bei den ProPac- Wärmepumpen werden große Mengen an Außenluft
in das Gerät mittels des Ventilators eingesaugt und über die Verdampferrippen
ausgestoßen. Der Verdampfer enthält ein flüssiges Kältemittel, das durch ihn
hindurchfließt. Es hat eine beträchtlich geringere Temperatur als die
Umgebungsluft. Daher gibt die Luft ihre Wärme an das Kältemittel ab, welches
dann verdampft. Dieses vorerhitztes Gas wird nun gepumpt zum...
KOMPRESSOR (2) wo es komprimiert und auf viel höhere Temperaturen
gebracht wird. Das heiße Gas fließt nun in den...
KONDENSATOR (3) wo es vom Poolwasser umgeben ist. Die im Gas erhaltene
Wärme wird an das kühlere Poolwasser abgegeben, und das jetzt abgekühlte
Kältemittel nimmt seinen früheren flüssigen Zustand wieder an, aber noch unter
hohem Druck vom Kompressor. Dieser Druck wird entspannt durch
Hindurchleitung der Flüssigkeit durch das...
EXPANSIONSVENTIL (4) und von dort wird das Kältemittel, jetzt unter normalem
Druck, zum Verdampfer zurückgeführt, und der Zyklus beginnt von neuem.
Leistungskoeffizient
Der Wirkungsgrad einer Wärmepumpe wird gewöhnlich 'Leistungskoeffizient'
genannt - (C.O.P.), welcher einfach das Verhältnis von Wärmeabgabe zu
zugeführter Energie ist, beides in kW ausgedrückt. Daher sagt man, daß eine
Wärmepumpe, die 1 kW Elektrizität absorbiert, 4 kW Energie aus der Luft
sammelt und 5 kW Energie an das Poolwasser liefert, einen
Leistungskoeffizienten (C.O.P.) von 5:1 hat.
Natürlich wird dieses Verhältnis je nach der Temperatur des Wassers und der
Umgebungsluft schwanken.
FUNKTIONSWEISE DER WÄRMEPUMPE
Die Schwimmbad-Wärmepumpen von Calorex heizen mittels eines
thermodynamischen Gas-Kompressions-zyklus (ähnlich dem eines
konventionellen Kühlschranks) und arbeiten zusätzlich als aktiver Solarkollektor .
