Sidana 24 / 48 NC, NCD Rev. 2 - Drift/installationsanvisningar
S
När maskinen väl har packats upp, ska förpackningsma-
terialet avlägsnas och/eller återanvändas enligt de
bestämmelser som gäller i det land där apparaten ska
användas.
6.4. Installation
P
umpa
Se till att rengöra insidan av rörledningarna innan anslut-
ning sker av pumpen.
Montera pumpen med enkel tillgänglighet för inspektion,
demontering, avluftning, kontroll så att pumpaxeln löper fritt.
För att undvika att hela systemet dräneras vid demonte-
ring av pumpen bör avstängningsventiler monteras på
sug/tryck anslutningen.

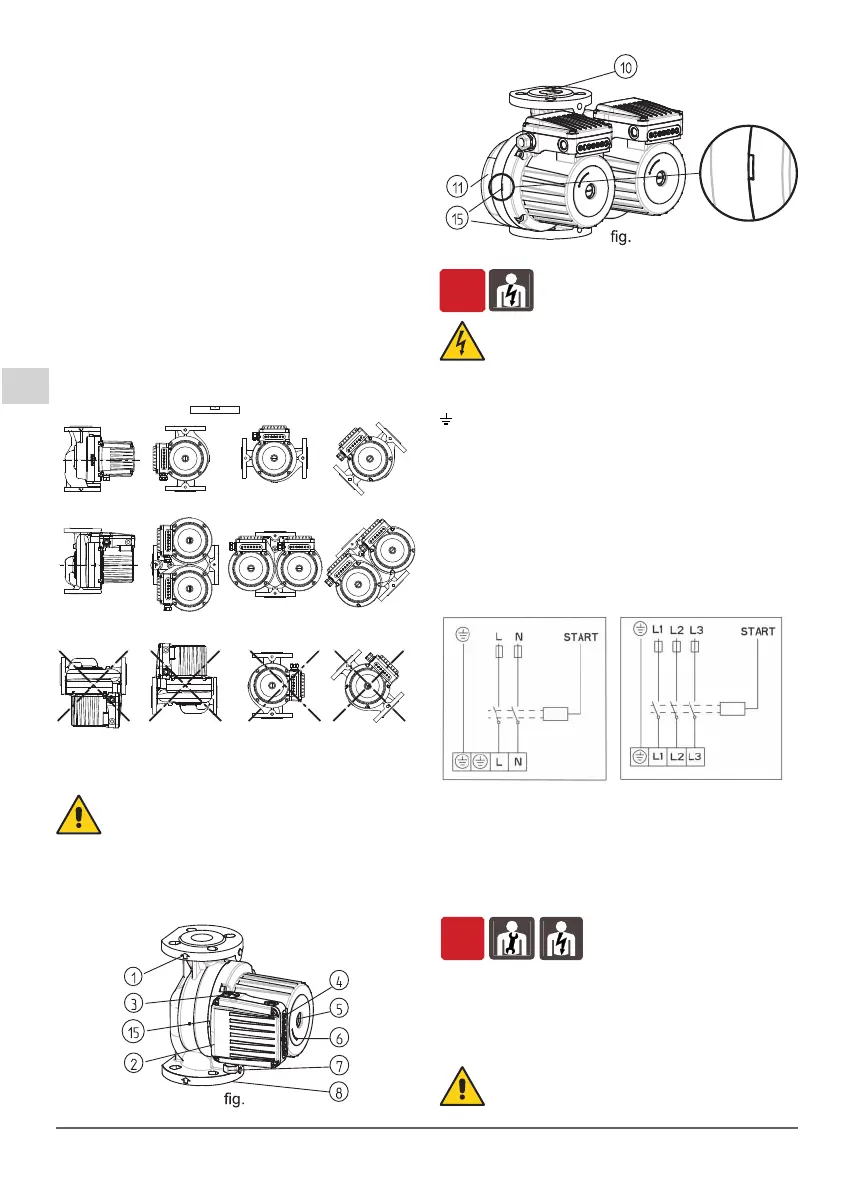

Pumpen måste installeras med pumpaxeln horisontalt
(fig.1).
VARNING: Rör som är anslutna till pumpen skall
fastsättas med klämmor så att de ej spänner eller
överför vibrationer till pumphuset.
Pilen på pumphuset indikerar flödesriktningen (fig. 2 -
POS. 1).
Korrekta monteringslägen.
6.4.1. Isolering av pumpen i kyl-/klimatsystem.
Vid installation i kyl- och klimatanläggningar måste pum-
penheten isoleras.
VARNING! Pumpenheten ska isoleras fram till
springan mellan motorn och pumpenheten.
Öppningarna för utsläpp av kondens ska vara fria
från hinder och möjliggöra utsläpp från statorns säte.
Dessa öppningar ska vara fria från hinder i
värmesystemen, när endast isoleringen av hela
pumpenheten utförs (figur 2, 3 POS 15).
6.5. Elanslutning
Elinstallationen måste utföras av en behörig
elektriker och i enlighet med lokala
bestämmelser.
Följ säkerhetsföreskrifterna.
Utrustningen måste skyddsjordas.
Anslutning av skyddsjorden skall ske vid plinten märkt
.
Motorns skyddas elektroniskt. Motorn är utrustad med en
värmesond som stänger av den vid överhettning.
Jämför frekvens samt huvudspänning enligt uppgivna
data på namnplåten och anslut ledningarna enligt sche-
mat på insidan kopplingsboxens lock.
Det övre locket ska skruvas av innan anslutningen görs
(fig. 2 - POS. 2).
Installera en arbetsbrytare med minimum 3mm luftspalt
för brytning av alla tre faserna.
Alla kablar ska organiseras så att de inte rör vid någon
av rörledningarna och/eller cirkulationsenheten.
7 START OCH ANVÄNDNING
7.1 Kontroller före start
Apparaten får inte sättas igång om det finns skadade
delar.
7.2 Första start
Avlufta kretsen. Avlufta all resterande luft från pumpen
genom att göra så här:
- stäng utloppsventilen,
- skruva av avluftningspluggen (fig. 1 - POS. 5) och kon-
trollera att vatten rinner ut från avluftningshålet.
- stäng igen pluggen och öppna utloppsventilen igen.
Risk för brännskada. På grund av hög
temperatur hos vätskan, pumphuset och
motorn kan nå temperaturer högre än 50 ° C.
