6.3 Распаковка
Проверить, что изделие не было повреждено во
время транспортировки.
После распаковки изделия упаковочный материал
должен быть удален и/или утилизован согласно
действующим требованиям в Стране использования
изделия.
6.4. Установка
Перед установкой насоса проверить чистоту внутри
труб.
Предусмотреть пространство для осмотра и разборки
насоса, контроля свободы вращения вала и продувки
насоса.
Предусмотреть заслонки на всасывании и подаче
(перед и после насоса) для возможности проведения
разборки без опорожнения системы.
Установить насос с горизонтальным расположением
вала двигателя (рис. 1).
Внимание! Закрепить трубы на соответствующих крепле-
ниях и подсоединить таким образом, чтобы они не переда-
вали силы, напряжения и вибрацию на насос.
При установке нужно соблюдать. Направление потока
воды указано стрелкой на корпусе насоса, как показа-
но на (fig. 2 - POS. 1).

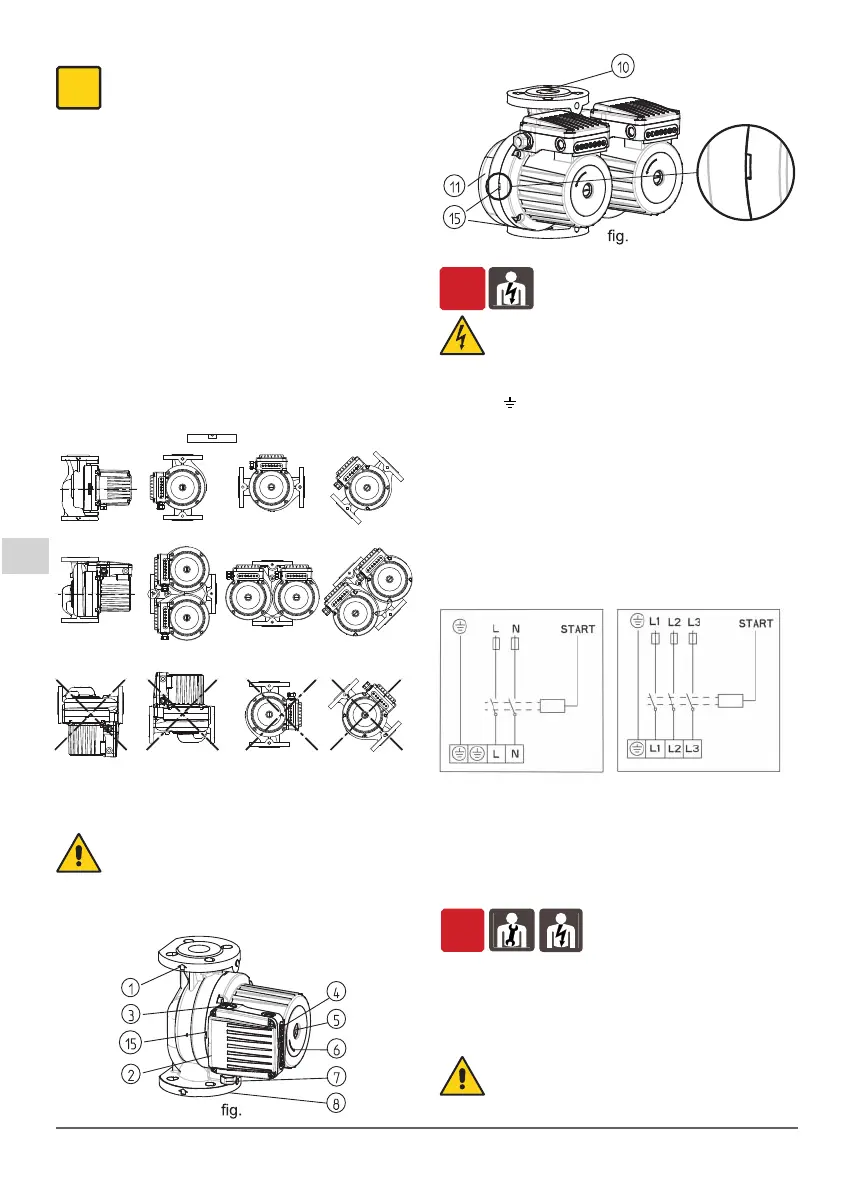

Правильные положения установки:
6.4.1. Изоляция насоса в системах охлаждения/кон-
диционирования
В случае установки в системах охлаждения или конди-
ционирования необходимо изолировать корпус насоса.
ВНИМАНИЕ! Корпус должен быть изолирован
до прорези между двигателем и корпусом.
Отверстия для отвода конденсата должны быть
свободными и обеспечивать выход жидкости из гнезда
статора. Когда выполняется изоляция только корпуса
насоса (рис. 2, 3 поз. 15) в отопительных системах эти
выходы должны оставаться свободными.
6.5. Подключение электрических компонентов
Электрические компоненты должны подключаться
квалифицированным электриком в соответствии с
требованиями местных действующих стандартов.
Соблюдайте правила техники безопасности. Выполните
заземление.
Подсоединить провод заземления к контакту, помеченному
символом .
Двигатель имеет электронную защиту и оснащен термо-
датчиком, который выключает двигатель при перегреве.
Сравните значения сетевой частоты и напряжения со
значениями, указанными на табличке и подсоединить
сетевые провода к контактам в соответствии с о схемой,
находящейся в зажимной коробке.
Перед выполнением соединения следует открутить
верхнюю крышку (рис. 2, поз. 2).
Установить устройство для разъединения сети на обоих
полюсах (выключатель для отключения насоса от сети) с
минимальным раскрытием контактов 3 мм.
Все провода должны быть уложены таким образом,
чтобы не касаться труб и/или корпуса насоса.
7 ПУСК И РАБОТА
7.1 Контроль перед включением
Изделие не должно включаться при наличии поврежден-
ных частей.
7.2 Пуск
Стравить воздух из контура.
Стравить остатки воздуха из насоса следующим обра-
зом:- закрыть заслонку в напорной трубе;
- открутить пробку для стравливания (рис. 1 - поз. 5) и
дождаться, пока из воздухоотводного отверстия не
будет выходить вода.
- закрыть пробку и снова открыть заслонку в напорной трубе.
Риск ожогов. Учитывая высокую
температуру жидкости, корпус насоса и
двигателя могут нагреваться до
температуры выше 50 ° C.
