E
NM-NMD Rev22 - Instrucciones de uso
Página 9
1.3. Operadores autorizados
El producto está dirigido a operadores con experiencia,
entre los usuarios nales del producto y los técnicos
especializados (véanse los símbolos más arriba).
i
Está prohibido al usuario nal realizar
operaciones reservadas a los técnicos
especializados. El fabricante no se hace
responsable de daños causados por el
incumplimiento de esta prohibición.
1.4. Garantía
Para la garantía de los productos, consulte los
términos y condiciones de venta.
i
La garantía incluye la sustitución o la reparación
GRATUITA de las piezas defectuosas
(reconocidas por el fabricante).
La garantía del aparato queda anulada:
-
Si el uso del aparato no es conforme a las instrucciones y a
las normas que se describen en este manual.
- En caso de modicaciones o variaciones realizadas
de manera arbitraria sin la autorización del Fabricante
(véase pár. 1.5).
-
En casos de intervenciones de asistencia técnica realizadas
por personal no autorizado por el Fabricante.
- En caso de falta de mantenimiento, como es descrito
en este manual.
1.5. Servicio de asistencia técnica
Cualquier otra información sobre la documentación,
los servicios de asistencia y sobre las piezas del
aparato, puede ser pedida a: Calpeda S.p.A. (véase
pár. 1.2).
2. DESCRIPCIÓN TÉCNICA
Electrobombas centrífugas monobloc con
acoplamiento directo motor-bomba y eje único.
NM, NM4 25: con un rodete.
NMD: con dos rodetes contrapuestos (con empuje
axial equilibrado).
C: con rodete abierto
C 16/1E: con rodete tipo vortex.
Oricios: Roscados UNI-ISO 228/1.
NM, NMD, C: Ejecución con cuerpo bomba y
acoplamiento in hierro.
B-NM, B-NMD, B-C: Ejecución con cuerpo bomba y
acoplamiento in bronce.
Las bombas en bronce se suministran totalmente
pintadas.
2.1. Uso previsto
NM, NMD, NM4 25: para líquidos limpios, sin elementos
abrasivos, explosivos, o agresivos para los materiales
de la bomba, con temperatura máxima de 90° C.
C: para liquidos moderadamente cargados de
impurezas (máximo diámetro cuerpos solidos: 4 mm)
,
sin elementos abrasivos, explosivos, o agresivos para
los materiales de la bomba, con temperatura máxima
de 90° C.
.
2.2. Mal uso razonablemente previsible
El dispositivo ha sido diseñado y fabricado
exclusivamente para el uso descrito en el pár. 2.1.
Está totalmente prohibida la utilización del
dispositivo para usos impropios y que no están
indicados en este manual.
El uso impropio del producto deteriora las
características de seguridad y de eciencia del
dispositivo, Calpeda no se hace responsable para
daños o perjuicios causados por el incumplimiento de
las prohibiciones mencionadas antes.

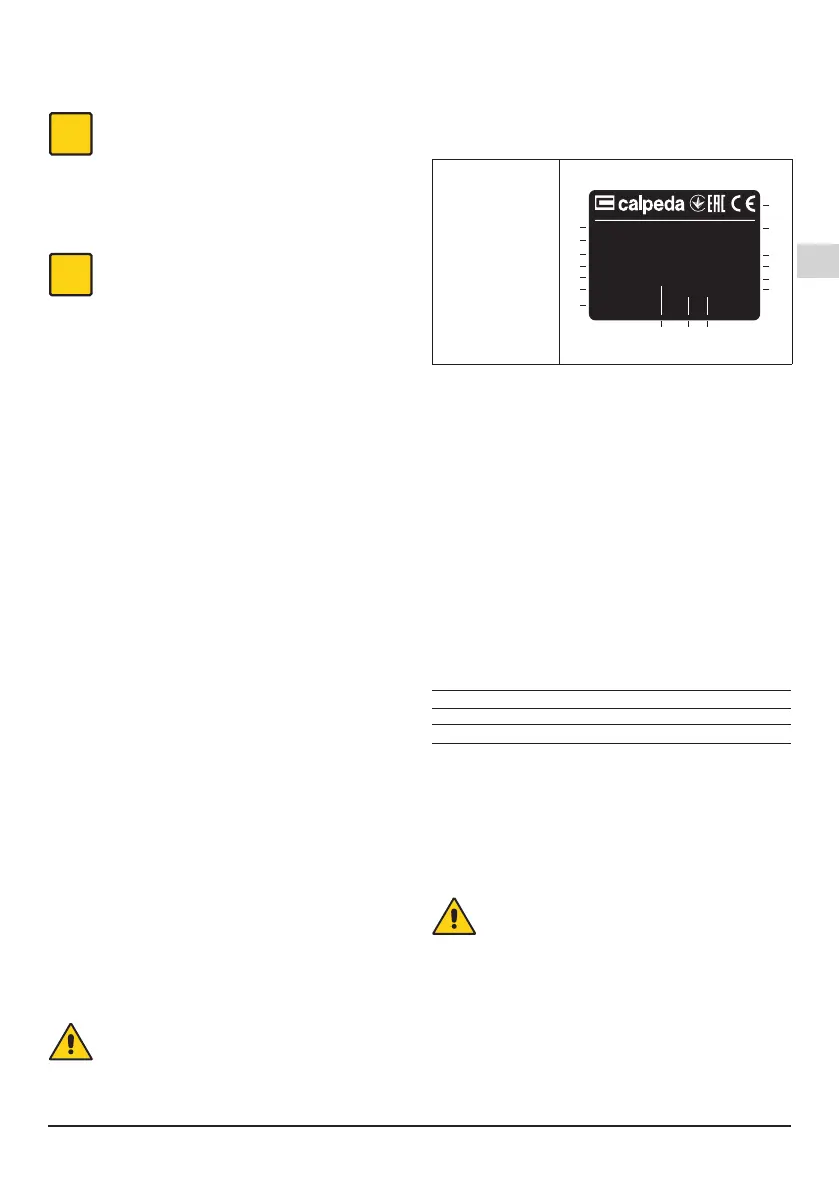

2.3. Marca
A continuación se muestra una copia de la tarjeta de
identicación (véase Fig.) presente en el exterior de
la bomba.
1 Tipo de bomba
2 Capacidad
3 Altura
4 Potencia nominal
5 Tensión nominal
6 Corriente nom.
7 Notas
8 Frecuencia
9 Factor de servicio
10 Clase de aislamiento
11 Peso
12 Factor de potencia
13 Velocidad de rotación
14 Protección
15 nº de serie
16 Certicaciones
Ejemplo de placa bomba
Made in Italy
MONTORSO
XXXXXXX
Q min/max X/X m
3
/h
XXXXXXX
H max/min X/X m IP XX
n XXXX/min
220∆/380Y V3~50Hz cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
VICENZA
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
3. CARACTERÍSTICAS TÉCNICAS
3.1. Datos técnicos
Dimensiones y pesos (ver catálogo técnico).
Velocidad nominal 2900/3450 rpm (1450/1750 rpm
para NM4 25)
Protecciones IP 54
Tensión de alimentación/ Frequencia
230 V1~50 Hz
220 V1~60 Hz
230/400 - 400/690 V3~50 Hz
220/380 - 380/660 V3~60 Hz
Los datos eléctricos indicados en la placa se reeren a
la potencia nominal del motor.
Presión acústica: hasta 2,2 kW: ≤ 70 dB (A);
de 3 a 9,2 kW: ≤ 85 dB (A).
Arranque/hora máximo: n.30 en intervalos regulares.
Presión nal máxima admitida en el cuerpo de la
bomba:
NM, NMD 20, NM4 25 100 m (10 bar)
NMD 25, 32 ,40 160 m (16 bar)
C 60 m (6 bar)
3.2. Lugar en que se posiciona la bomba
Electrobomba prevista para lugares aireados y
protegidos de la intemperie, con una temperatura
máxima ambiental de 40 °C.
4. SEGURIDAD
4.1. Normas genéricas de comportamiento
Antes de utilizar el producto es necesario
conocer toda información sobre la seguridad.
Es necesario leer cuidadosamente y seguir
las instrucciones técnicas, de funcionamiento
y las indicaciones aquí contenidas para los
diferentes pasos: del transporte hasta la
eliminación nal.
Los técnicos especializados deben respectar la
reglas, regulaciones, normas y leyes del País
en que se vende la bomba.
El aparato es conforme a las normas vigentes
de seguridad.
El uso impropio puede, sin embargo, causar
daños a personas, cosas o animales.
