10

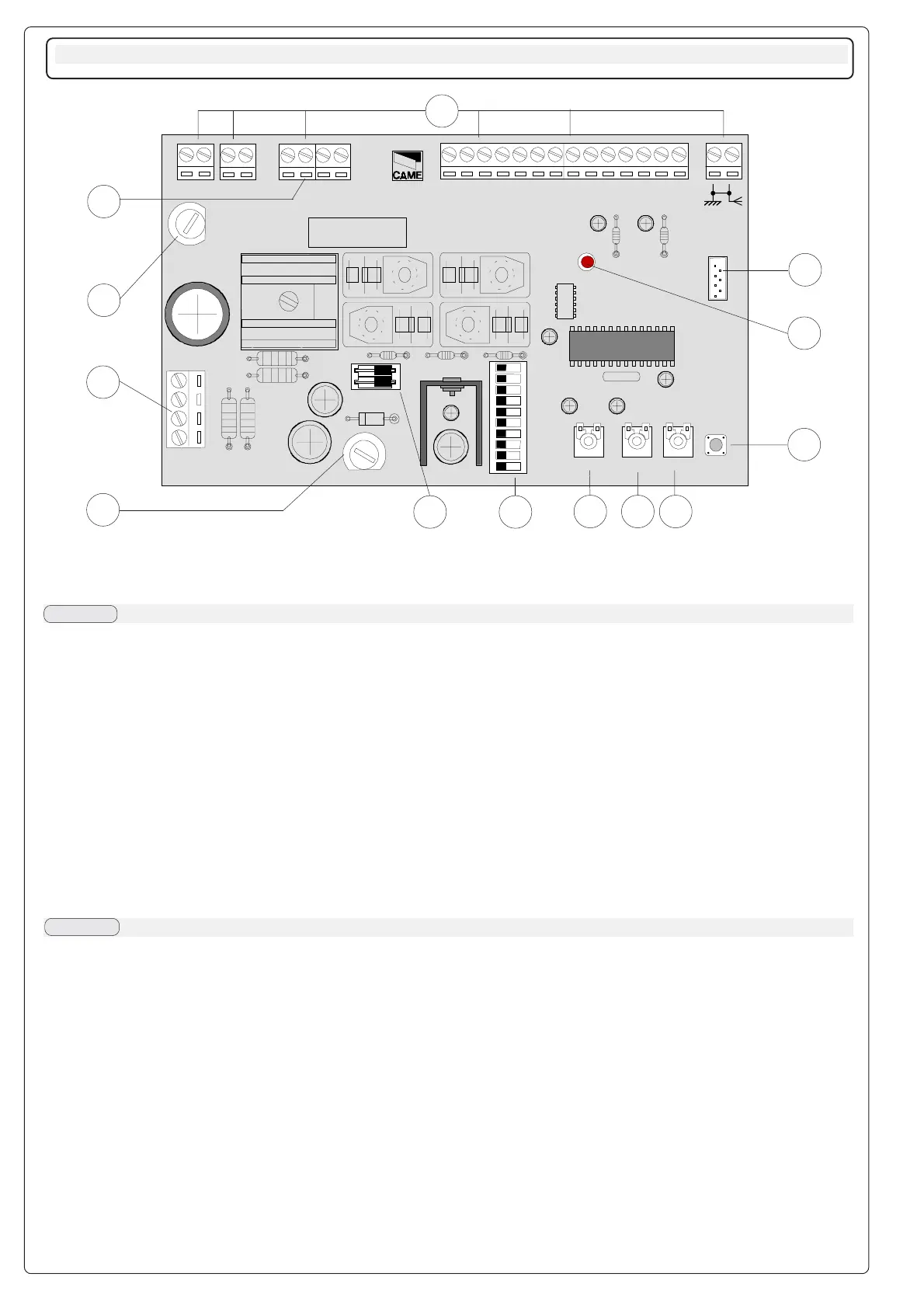

SCHEDA BASE - MOTHERBOARD - CARTE BASE -
GRUNDPLATINE
- TARJETA BASE
ZN1
COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibile di linea 1A
3 Fusibile accessori 1.6A
4 Dip-switch "selezione funzioni" (pag.13)
5 Innesto scheda radiofrequenza
6 Trimmer TCA: regolazione tempo di chiusura automatica
7 Trimmer AP.PARZ.: regolazione apertura parziale
8 Trimmer SENS.: regolazione della sensibilità amperometrica
9 Pulsante memorizzazione codici
10 LED di segnalazione codice radio
11 Morsettiera per collegamento scheda BN1
12 Morsettiera per collegamento batterie di emergenza
13 Selettore funzioni a 2 dip (pag.12)
MAIN COMPONENTS
1 Terminal block for external connections
2 1A line fuse
3 1.6A accessories fuse
4 "Function selection" dip-switch (pag.13)
5 Socket radiofrequency board
6 TCA trimmer: automatic closing time adjustment
7 AP.PARZ. trimmer: partial opening time adjustment
8 Trimmer SENS: amperometric sensitivity adjustment
9 Buttons storing code numbers
10 Radio code signal LED
11 Terminal board for connection motherboard BN1
12 Terminal board for connection battery charger
13 2-dip function switch (pag.12)
12 34 5 6 78 910
FUSIBILE
LINEA 1A
A
B C D
FUSIBILE ACCESSORI 1.6A
T.C.A AP.PARZ. SENS.
FFCFA7C3C13P211110ENM+BAT-
QUADRO C OMANDO
ZN1
L1 L2 230V
1 2
24 0
2
3
4
5
9
10
11
1
76 8
12
13
ITALIANO
ENGLISH
