CAME ZA5 - Page 12

-12-
1234
1234
L1T L2T CT 0 12 24
FUSIBILI LINEA 5A
QUADRO
COMANDO
ZA5
FUSIBILE CENTRALINA 2 A
T.L. T.C.A.
1 2
S4339
1
2 3 4
L2T
L1T
0 2412
1
2 3 4
L2T
L1T
0
24
12
L1TL2TCT 01224
FUSIBILI LINEA 5A
QUADR O
COMANDO
ZA5
FUSIBILE CENTRALINA 2A
T.L.
T.C.A.
1 2
S4340

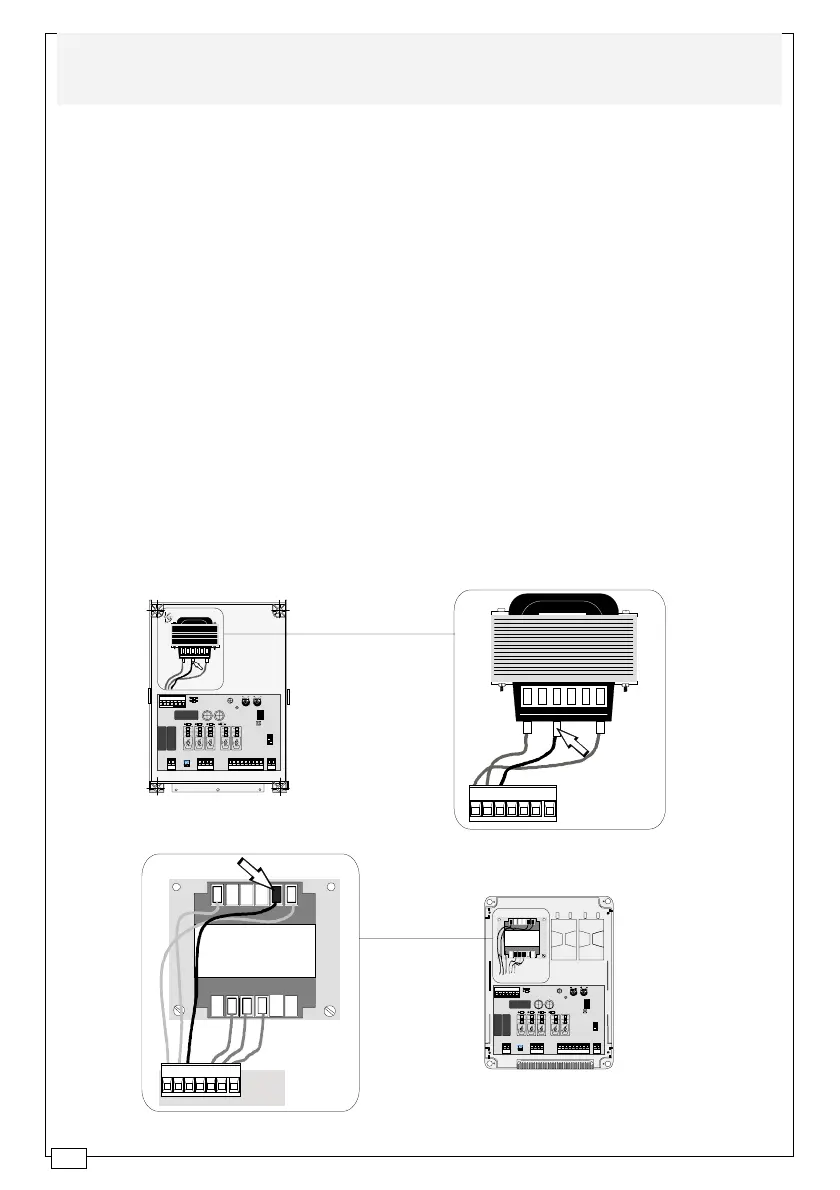

LIMITATORE DI COPPIA MOTORE / MOTOR TORQUE LIMITER
LIMITEUR DE COUPLE MOTEUR
DREHMOMENTBEGRENZER DES MOTORS / LIMITADOR DE PAR MOTOR
Para variar el par motor, desplazar el faston indicado hasta una de las 4
posiciones; 1 mín. - 4 máx.
Per variare la coppia motrice, spostare il faston indicato (con filo di colore
nero) su una delle 4 posizioni; 1 min. - 4 max
To vary the motor torque, move the indicated faston to one of the four positions:
1=min, 4=max
Pour varier le couple du moteur, déplacer le connecteur indiqué sur l'une
des 4 positions; 1 min. - 4 max.
Zur Änderung des Motor-Drehmoments den angegebenen Faston auf eine der 4
Stellungen positionieren: 1 min. - 4 max.
