-12-
DESCRIZIONE DI MONTAGGIO -
ASSEMBLY DESCRIPTION
- DESCRIPTION DU MONTAGE
MONTAGEANLEITUNG -
DESCRIPTIÓN DEL MONTAJE

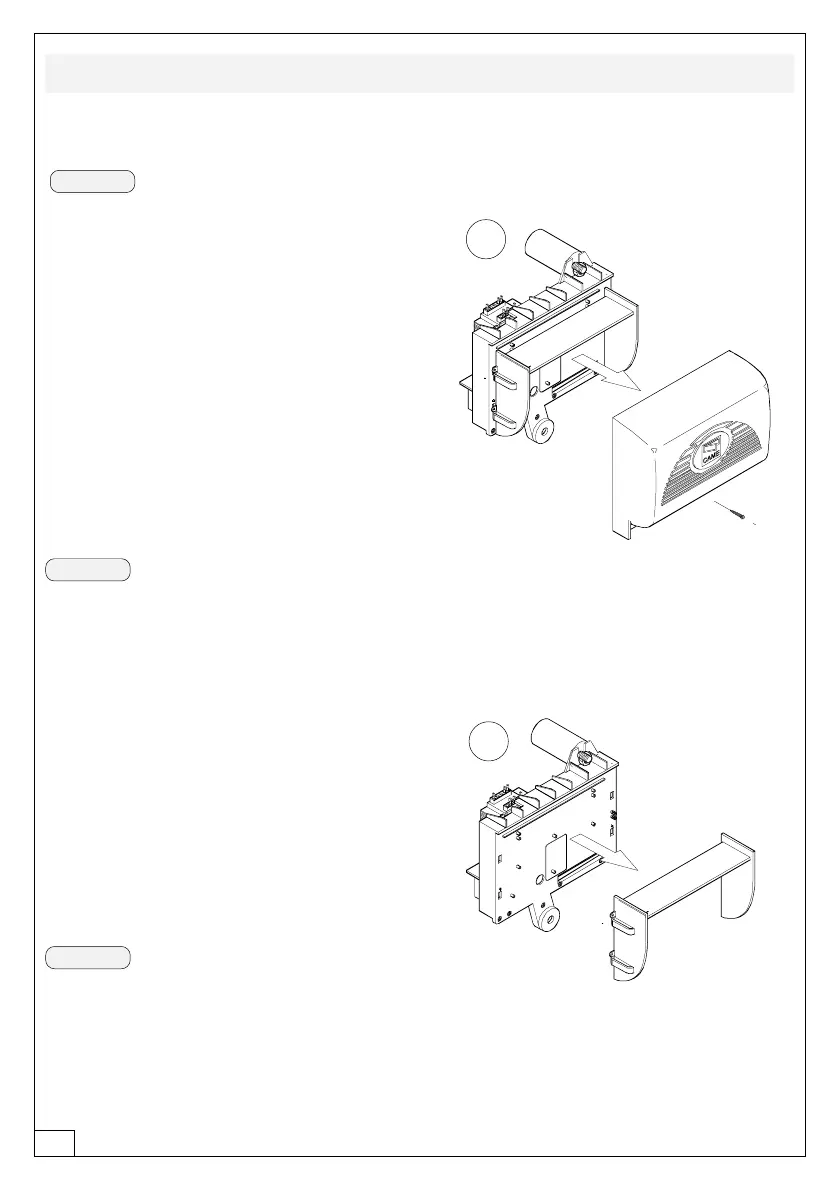

-Aprire lo sportello accesso sblocco, allentare
la vite del coperchio quadro comando e levar-
lo (1).
-Rimuovere il copri-scheda dalla piastra di
supporto quadro comando (2).
-Agganciare e fissare la scheda ZBX7 nella
piastra di supporto quadro comando con le viti
predisposte (3).
-Riposizionare il supporto copri-schede (4).
-Procedere al collegamento elettrico, fissare il
coperchio del quadro comando e chiudere lo
sportello accesso blocco (5).
ITALIANO
ENGLISH
1
2
-Open the release access door, loosen the
screws of the control panel cover and lift it (1).
-Remove the circuit board cover from the
control panel support plate (2).
-Hook and fix the ZBX7 board to the control
panel support plate with the appropriate screws
(3).
-Reposition the circuit board cover support
(4).
-Proceed with the electric connection, replace
the control panel cover and close the release
access door (5).
FRANÇAIS
-Ouvrir le volet d'accès au déblocage,
desserrer la vis du couvercle de l'armoire de
commande et l'enlever (1).
-Enlever le protège-carte de la plaque qui
soutient l'armoire de commande (2).
