-5-
ITALIANO - ENGLISH - ESPAÑOL
PROG
.
FUSIBILE
LINEA 5A
ZL22
FUSIBILE
CENTRALINA
315mA
L1 L2
230
24V
ABCD
E
ABCD
E
ABCD
E
M
N
10 11
12 7
C1
15V
0V
M1
AF
Español

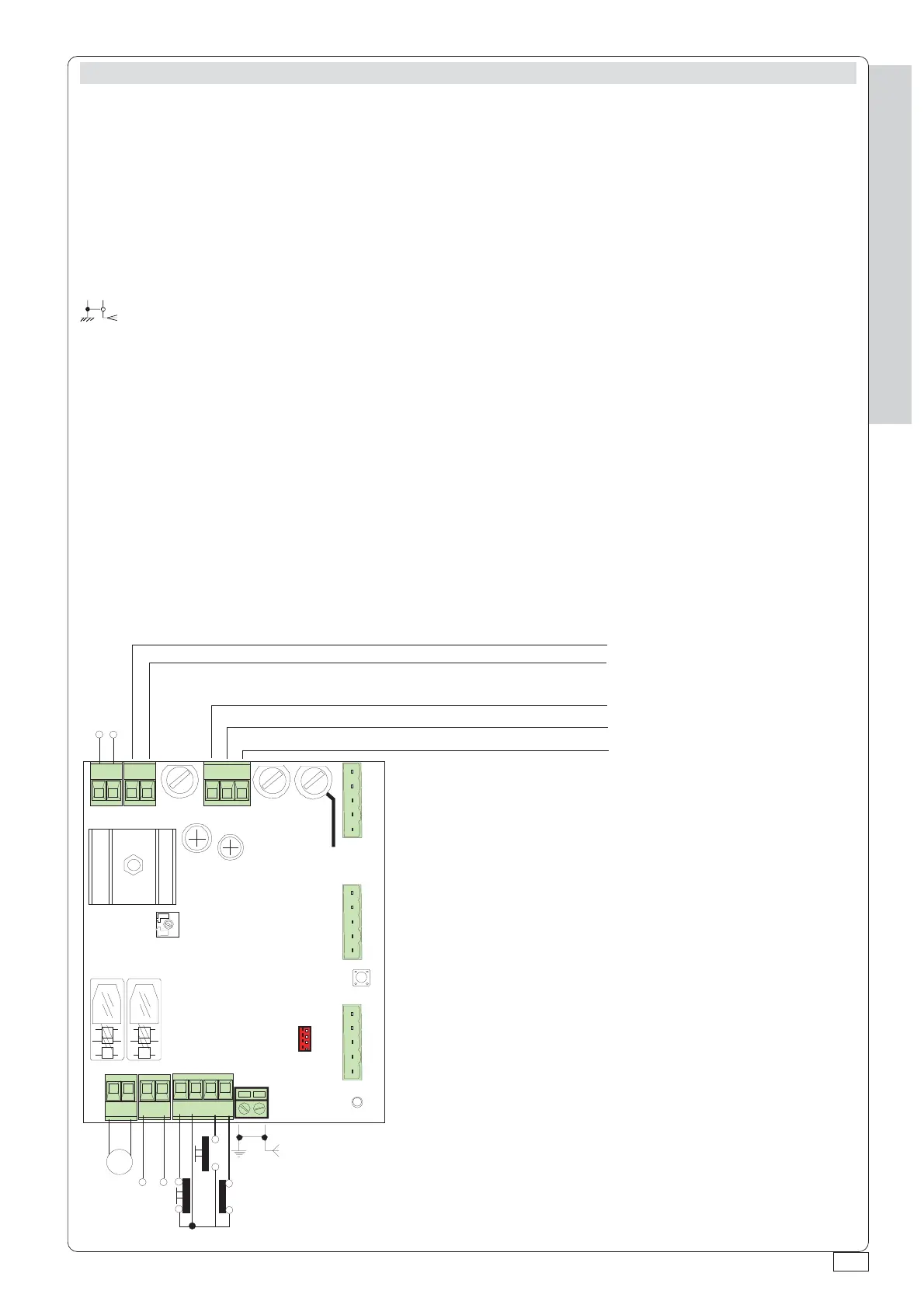

Conexiones eléctricas
L1-L2: alimentación eléctrica 230V (a.c.) 50/60 Hz
M-N: salida para la conexión al motor 24V (d.c.)
10-11: salida 24V (a.c.) para alimentación accesorios 60W max.
1-2: entrada (n.c.) para parada (botón de parada)
2-7: entrada (n.o.) para funcionamiento cíclico (botón “abrir-cerrar”)
2-C1: entrada (n.c.) para dispositivos de seguridad (fotocélulas con función de
apertura durante el cierre)
: entrada para antena del radiorreceptor
Las demás conexiones se realizan en fábrica, aquí indicamos cuáles son:
230: salida alimentación al transformador
0V-15V-24V: entrada alimentación desde el transformador
En la central hay otras dos conexiones a user para las siguientes tarjetas opcionales:
AF: conexión para radiorreceptor AF
A-B-C-D-E: salidas paralas conexiones de posibles tarjetas canal LM22 (consulte la
documentación técnica adjunta a la tarjeta)
Nero
- Black -
Negro
Azzurro
- Blue -
Azul
Bianco
- White -
Blanco
Marrone
- Brown -
Castàño
Marrone
- Brown -
Castàño
