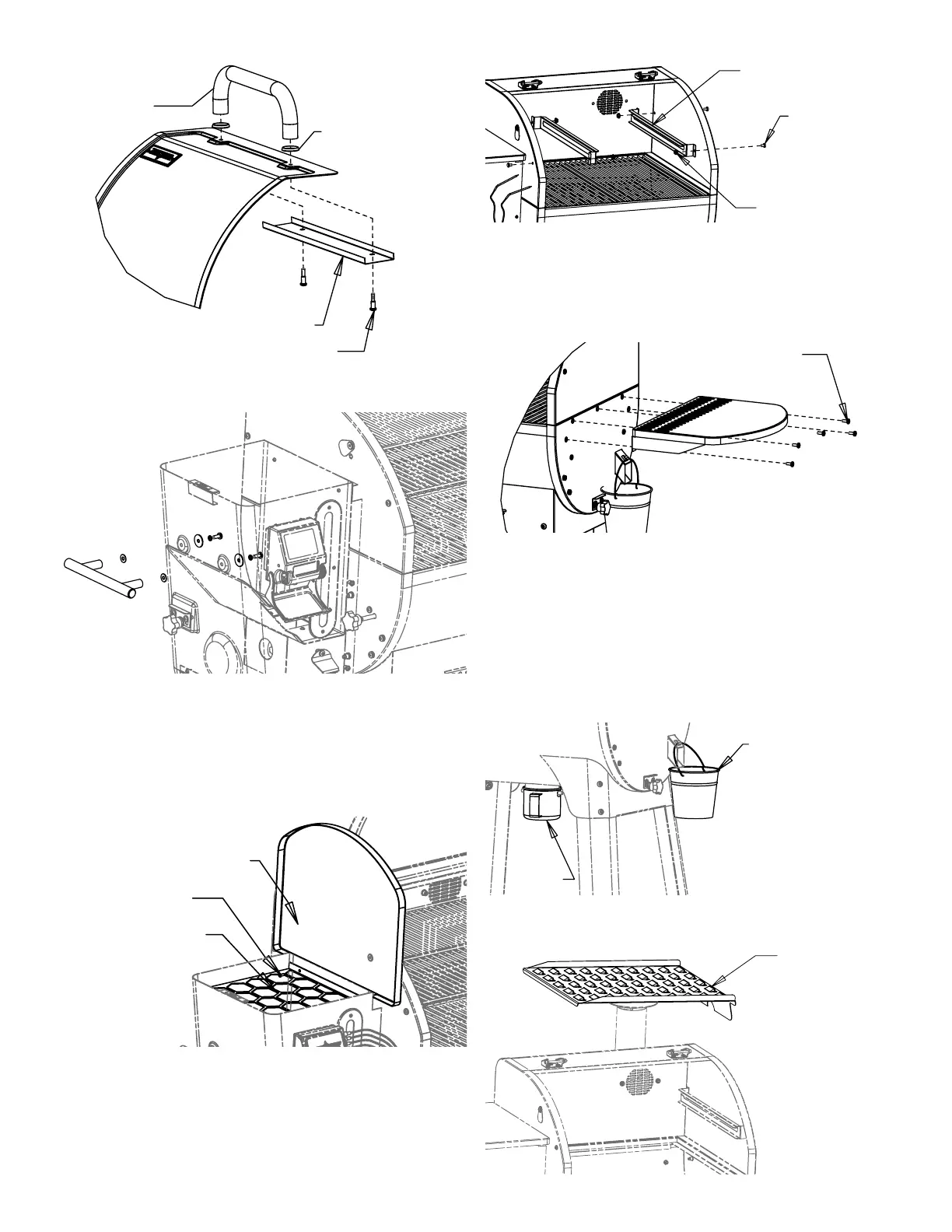

VIS DE POIGNÉE M6 (2)
POIGNÉE DU DÉFLECTEUR
POIGNÉE
POIGNÉE DE LUNETTE (2)
M6 X 15 SCREW
GREASE BUCKET
ASH CUP
FIG. 4
MONTAGE DE LA POIGNÉE DU RÉSERVOIR
1. Monter la poignée du réservoir comme indiqué à la Fig. 5.
FIG. 5
MONTAGE DE LA GRILLE DE SÉCURITÉ ET DU COUVERCLE
DU RÉSERVOIR
1. Monter la grille et le couvercle comme indiqué à la Fig. 6.
La languette du réservoir doit être insérée dans la fente
de la grille. Attacher la grille et le couvercle au réservoir
avec des vis.
VIS M4 X 10 (2)
COUVERCLE DE TRÉMIE (1)
GARDE DE TRÉMIE (1)
FIG. 6
MONTAGE DU SUPPORT D’ÉTAGÈRE
1. Monter le support comme indiqué à la Fig. 7.
2. Serrer toute la quincaillerie.
M6 X 15 SCREW (4)
M6 FLANGE NUT (4)
UPPER GRATE BKT (2)
PG24SG-11
FIG. 7
INSTALLER L’ÉTAGÈRE
(Facultatif-Ne pas installer si vous installez une boîte à
garniture)
1. Installer l’étagère comme illustré à la Fig 8.
2. Serrez tous les accessoires
M6 HANDLE SCREW (2)
HANDLE DEFLECTOR
HANDLE
HANDLE BEZEL (2)
GREASE BUCKET
M6 X 15 VIS
ASH CUP
FIG. 8
SEAU DE COLLECTE DES GRAISSES
1. Suspendre le seau de collecte des graisses à son conduit
d’évacuation comme indiqué à la Fig. 9.
RÉCIPIENT À CENDRES
1. Monter le récipient à cendres comme indiqué à la Fig. 9.
Ne jamais utiliser le barbecue sans y monter le récipient
à cendres.
RÉCIPIENT
À CENDRES
SEAU DE COLLECTE
DES GRAISSES
FIG. 9
MONTAGE DE LA LÈCHEFRITE
1. Monter la lèchefrite comme indiqué aux Fig. 10 et 11.
DRIP TRAY
FIG. 10
