2 .
Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno de
los terminales planos. El alambre cuya
superficie externa del aislante es verde,
con o sin rayas amarillas, es el cable de
conexión a tierra
Nunca conecte los
cables verdes o
verde con rayas amarillas, a un
terminal con tensión.
3 . Consúltele a un electricista calificado
o a un técnico de reparación, en
c a s o d e que no comprenda bien las
instrucciones o si tiene dudas de que
esté conectado a tierra adecuadamente.
No modifique el enchufe, si éste no
entra en el tomacorrientes, mande a
instalar un tomacorrientes adecuado
con un electricista calificado.
Un cableado
i n a d e c u a d o
provocará daños por sobrecalentamiento,
cortocircuitos e i n c e n d i o .
Funcionamiento
Términos y definiciones
Interruptor ON/OFF ( I / O ) - Ponga e l
interruptor en la posición ON ( I ) para
encender el compresor. Ponga
e l interruptor en la posición OFF ( O ) p a r a
apagar el compresor. El interruptor debe
colocarse en la posición OFF ( O ) para
conectar o desconectar el cordón eléctrico
d e l tomacorrientes o para cambiar
h e r r a m i e n t a s .
Interruptor de presión (ubicado
internamente) - Al encender el
compresor (ON), este interruptor lo
apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima de apagado/corte. Si el
compresor queda encendido y el aire
en el tanque se agota, este interruptor
le permite al compresor volver a
arrancar automáticamente cuando la
presión alcance el valor de
reencendido/arranque.
M a n ó m e t r o s - Este manómetro indica
la presión de aire en libras por pulgada
cuadrada (psi) en el tanque del
compresor. Cerciórese de que el
manómetro esté en CERO ANTES de
cambiar de herramientas neumáticas
o desconectar la manguera.
Válvula de seguridad ASME -
E s t a válvula automáticamente libera el
aire si la presión del tanque excede el
valor máximo fijado de fábrica.
Mango - Diseñado para mover el
c o m p r e s o r .
Llave de drenaje - Esta válvula está
ubicada debajo del tanque. Úsela para
drenar la humedad del tanque
diariamente, para evitar que el tanque
se oxide.
L U B R I C A C I Ó N
Este es un aparato sin aceite y
NO REQUIERE lubricación para su
funcionamiento.
ANTES DE ARRANCARLO POR
PRIMERA VEZ - PROCEDIMIENTO
DE ABLANDE
(Complete este procedimiento antes
de usar el compresor por primera vez.
Una vez completado, no es necesario
repetirlo.)
1 . N o conecte una manguera ni
ningún otro accesorio al salida de
aire del c o m p r e s o r .
2 . Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
3 . Enchufe el cable de corriente.
4 . Coloque el interruptor de
encendido/apagado en la posición ON
(encendido). Deje que el compresor
funcione durante 5 m i n u t o s .
5 . Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
6 . Desenchufe el cable de corriente.
ANTES DE INICIAR CADA
PROCEDIMIENTO DE ENCENDIDO
1. Coloque el interruptor en OFF ( O )
y conecte el cordón al tomacorrientes.
2 . Gire la perilla del regulador en
sentido antihorario para cerrar el
flujo de aire.
3 . Coloque el interruptor en ON ( I ) .
4 . El compresor aumentará la presión al
valor máximo y se apagará.
5 a . Si está usando agujas/boquillas
p a r a i n f l a d o : Conecte la manguera
de aire con el accesorio de inflado
al objeto que desea inflar.
M i e n t r a s sujeta firmemente el
accesorio de inflado en su lugar,
coloque el interruptor de
encendido/apagado en la posición
ON (encendido). Deje que el
compresor infle el objeto.
A p a g u e el compresor y retire el
accesorio de inflado.
FP202801, FP202901, FP202897,
FP202999DB, FP202999DQ, y FP202899TT
1 9 S p
Posición OFF
Figura 3
Posición ON
Figura 4
I n t e r r u p t o r
O N / O F F
Llave de
d r e n a j e
Válvula de seguridad
M a n ó m e t r o
M a n g o

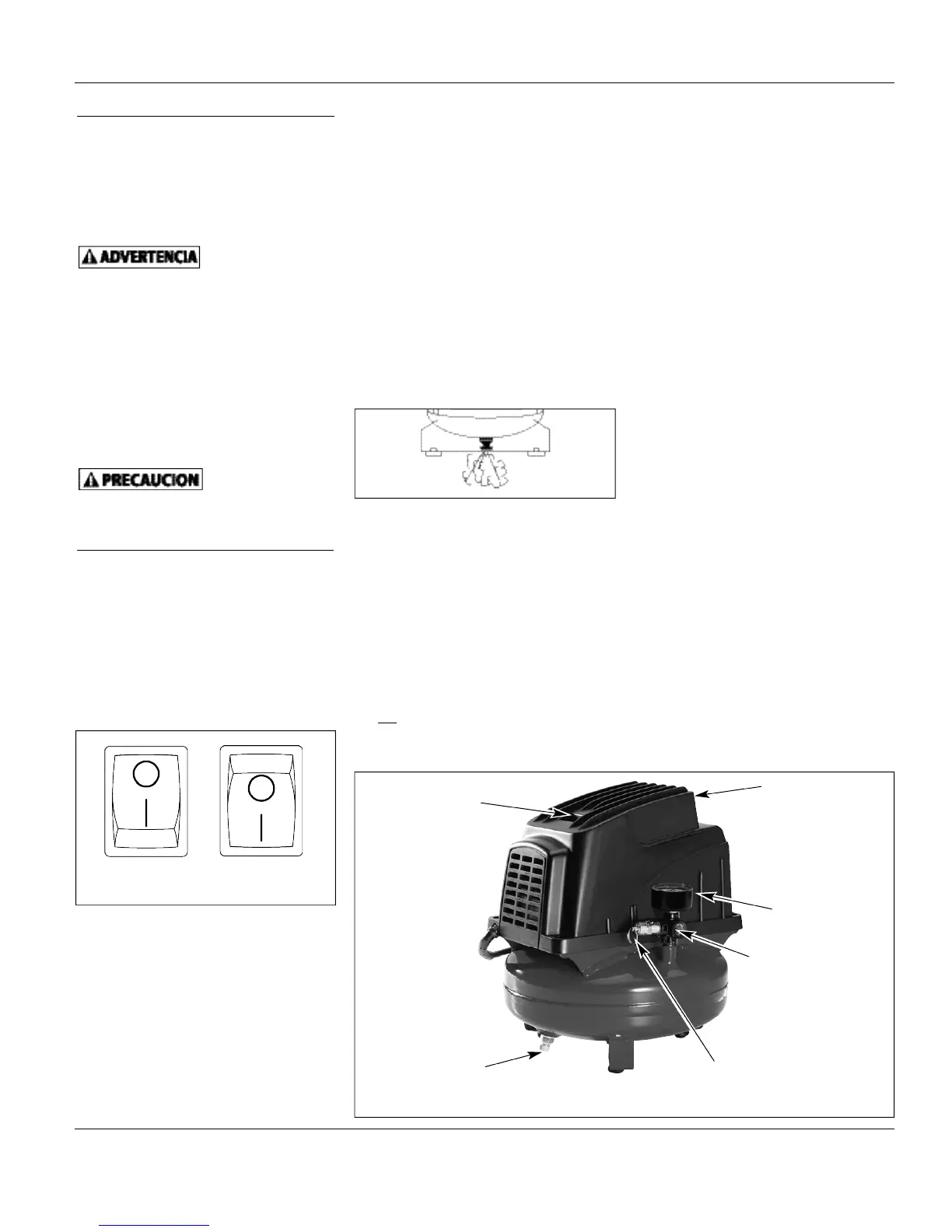

Figura 2 - Identificación de la Unidad
Salida de aire
Instalación
( C o n t i n u a c i ó n )
