P27 - Intervallo minimo tra l'attivazione delle due uscite
Intervallo (s) minimo che deve trascorrere tra l'inserzione dell'uscita 1 e
quella dell'uscita 2. (fig. 42)
A. P27
B. range: 0/900 s.
C. t2o
Default: 0
T2o tempo minimo tra l'attivazione
delle due uscite
Ton1 tempo minimo di On dell'uscita1
Ton2 tempo minimo di On dell'uscita2
8.3 Tabella dei parametri generali
P27 - Min. time interval between energization of the two outputs
Minimum time interval ("s") between energization of output 1 and of
output 2 (fig.42).
A. P27
B. range: 0/900s.
C. t2o
Default: 0
T20 Minimum time between outputs'
energization
Ton1 Minimum ON time of output 1
Ton2 Minimum ON time of output 2
8.3 Table of operating parameters
38
Descrizione Valore di default Valore impostato
Description Default value Selected value
P00 Livello di contrasto del display /
LCD intensity degree
6
P01 Differenziale di OUT1 /
Differential of OUT1
2
P02 Differenziale di OUT2 /
Differential of OUT2
2
P03 Differenziale della zona neutra /
Differential of neutral zone
4
P04 Offset valore visualizzato (calibrazione sonda) /
Offset of the displayed value (probe calibration)
0
P05 Tempo di azione integrale /
Duration of integral action
0
P06 Tempo di azione derivata /
Duration of derivative action
0
P07 Banda proporzionale per l’uscita analogica /
Proportional zone for the analog output (optional)
2
P08 Tempo minimo tra due attivazioni dell’uscita 1 /
Min. time interval between two energizations of output 1
0
P09 Tempo minimo tra due attivazioni dell’uscita 2 /
Min. time interval between two energizations of output 2
0
P10 Tempo minimo di OFF di OUT1 /
Minimum OFF time of output OUT1
0
P11 Tempo minimo di OFF di OUT2 /
Minimum OFF time of output OUT2
0
P12 Limite inferiore per i set-point /
Set-Points’ lower limit
-1000
P13 Limite superiore per i set-point /
Set-Points’ higher limit
1000
P14 Limite inferiore d’allarme per la grandezza regolata /
Lower limit alarm for the controlled magnitude
10
P15 Limite superiore d’allarme per la grandezza regolata /
Higher limit alarm for the controlled magnitude
10
P16 Tempo di permanenza del set1 nella configurazione 2d /
Stay time of set-point 1 in the 2d configuration
360
P17 Tempo di permanenza del set2 nella configurazione 2d /
Stay time of set-point 2 in the 2d configuration
180
P18 Gradiente di salita dal set1 al set2 nella configurazione 2d 0
Passage between set-point 1 and set-point 2 in the 2d configuration
P19 Gradiente di salita dal set2 al set1 nella configurazione 2d 0
Passage between set-point 2 and set-point 1 in the 2d configuration
P20 Valore di avvicinamento inferiore /
Lower threshold
0
P21 Valore di avvicinamento superiore /
Higher threshold
0
P22 Valore dell’azione predittiva (positiva in dir, negativa in rev) 0
Value of fixed regulation error (positive in dir., negative in rev.)
P23 Tempo di ritardo all’attuazione /
Action delay
2
P24 Tempo di ritardo allo spegnimento /
Delay before disenergization
2
P25 Tempo minimo di ON dell’uscita 1 /
Minimum ON time of output 1
0
P26 Tempo minimo di ON dell’uscita 2 /
Minimum ON time of output 2
0
P27 Intervallo minimo tra l’attivazione delle uscite 0
Minimum time interval between energizations of the two outputs

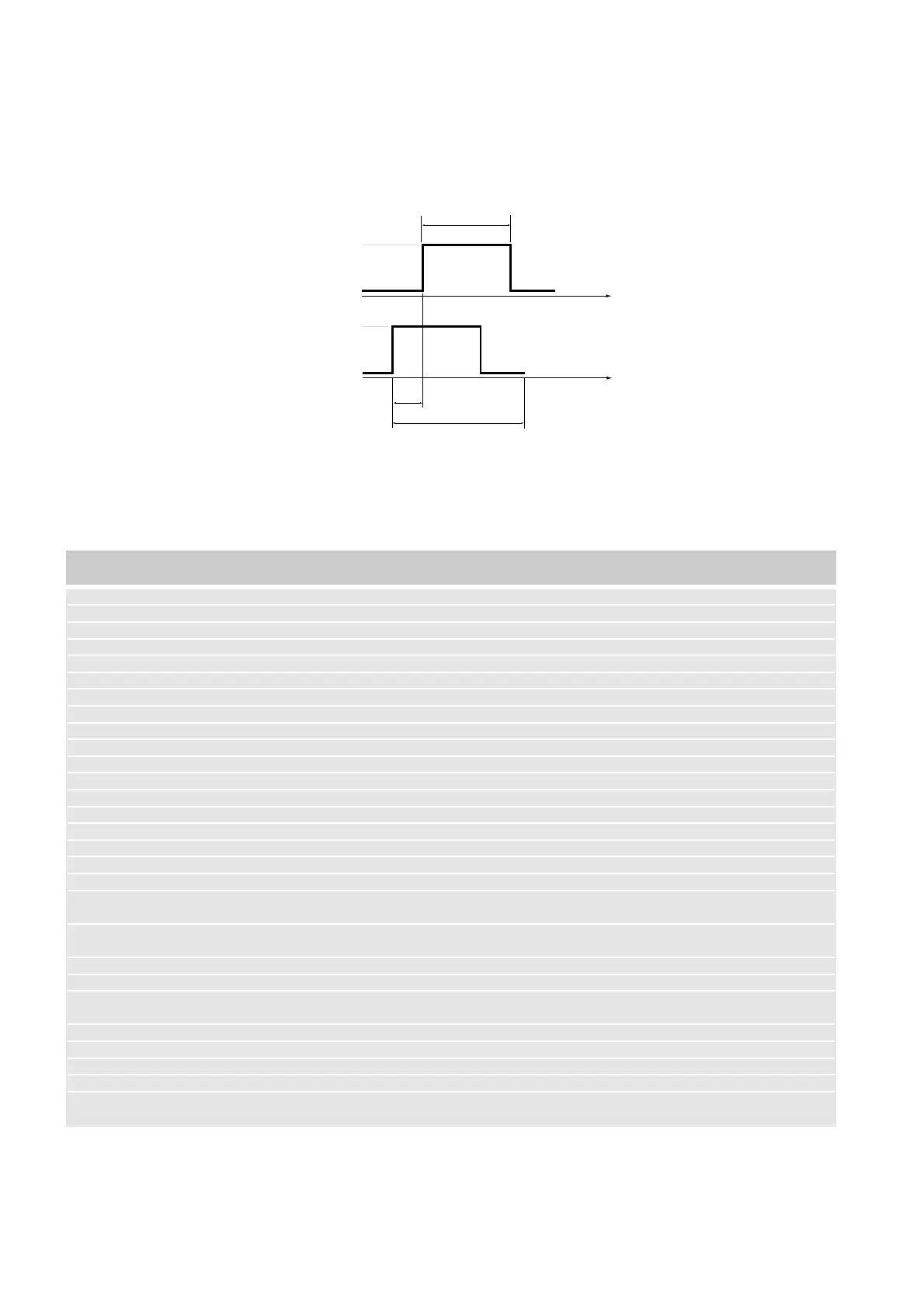

Fig. 42
