Carel CR72 Series User Manual

C01 = R.R Termometro, manometro, igrometro, ...
Configurando C01=r.r il dispositivo non esercita alcuna azione di con-
trollo, ma visualizza solamente la misura della grandezza controllata.
Parametri fondamentali
(*) compaiono solo se è presente la scheda opzionale CR72SER
5.2 Modelli a due uscite
C01 = 1 Termostato, pressostato, umidostato, ...
Funzionamento "direct":
il dispositivo attiva l'uscita OUT1
quando la grandezza controllata
supera il valore SET1+1/2P01;
successivamente viene attivata
anche l'uscita OUT2 se la grandezza
supera il valore SET1+P01. Le
uscite vengono disattivate quando la
grandezza scende sotto il valore
SET1+1/2P01 (OUT2) e SET1
(OUT1) (*). Il differenziale è posizio-
nato a destra del Set-Point (logica post-direct) (**).
Funzionamento "reverse":
il dispositivo attiva l'uscita OUT1
quando la grandezza controllata
scende sotto il valore SET1-1/2P01;
successivamente viene attivata
anche l'uscita OUT2 se la grandezza
scende sotto il valore SET1-P01.
Le uscite vengono disattivate quando
la grandezza raggiunge il valore
SET1-1/2P01 (OUT2) e SET1
(OUT1) (*). Il differenziale è dispo-
sto a sinistra del Set-Point (logica pre-reverse) (**).
(*) Con la rotazione abilitata (vedere parametro C04), l'ordine di
attivazione e di spegnimento fra le due uscite può essere scambiato.
(**) P01 è globale per entrambe le uscite che lo suddividono in due
parti uguali.
Parametri fondamentali
C01=R.R Thermometer, manometer, hygrometer
By setting C01=r.r the unit will exercise no controlling function, but sim-
ply display its measurement of the measurement being monitored.
Main parameters
(*) only when optional CR72SER is present
5.2 Models with two outputs
C01=1 Thermostat, pressure-stat, humidistat
“Direct” operation:
the unit activates output OUT1 when
the measurement being controlled
exceeds the value SET1+1/2P01;
OUT2 is then activated when the
measurement exceeds the value of
SET1+P01.The outputs remain ON
until the measurement being con-
trolled falls below the value of SET1+
1/2P01 (OUT2) and SET1 (OUT1)
respectively. The differ. is placed to
the right of the Set-Point (post-direct logic).(**)
“Reverse” operation:
the unit activates output OUT1 when
the measurement being controlled
falls below the value SET1-1/2P01;
OUT2 is then activated if the mea-
surement falls below the value of
SET1-P01.The outputs remain ON
until the measurement being con-
trolled reaches the value of SET1-
1/2P01 (OUT2) and SET1 (OUT1)
respectively. The differ. is placed to
the left of the Set-Point (pre-reverse logic)(**).
(*) With rotation set up (see parameter C04) the order of activation and
de-activation of the two outputs can be changed.
(**) P01 is the total for the two outputs, which divide it into two equal
parts.
Main parameters
14
Parametro Descrizione Valore di default Valore da impostare Valore da impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 r.r
system configuration
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
C06 numero di decimali 1 a seconda delle esigenze e tipo di ingresso
number of decimal places according to individual requirements and nature of input
C29 (*) indirizzo seriale controllo 1 a seconda delle esigenze
control serial address according to individual requirements
P00 contrasto display 6 a seconda delle esigenze
display contrast according to individual requirements
P04 calibrazione sonda 0 a seconda delle esigenze
probe calibration according to individual requirements
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 1
system configuration
C02 modo di funzionamento d d (direct) o r (reverse)
operation mode d (direct) or r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale 2 dipende dal sistema
differential depends on system
SET 1 valore del Set-Point 10 a seconda delle esigenze
value of Set-Point according to individual requirements
ON OUT1
OFF
ON
SET1
ON OUT2
= =
Grandezza controllata
Controlled measurement
Differenziale / Differential (P01)
ON OUT1
OFF
ON
SET1
ON OUT2
= =
Grandezza controllata
Controlled measurement
Differenziale / Differential (P01)

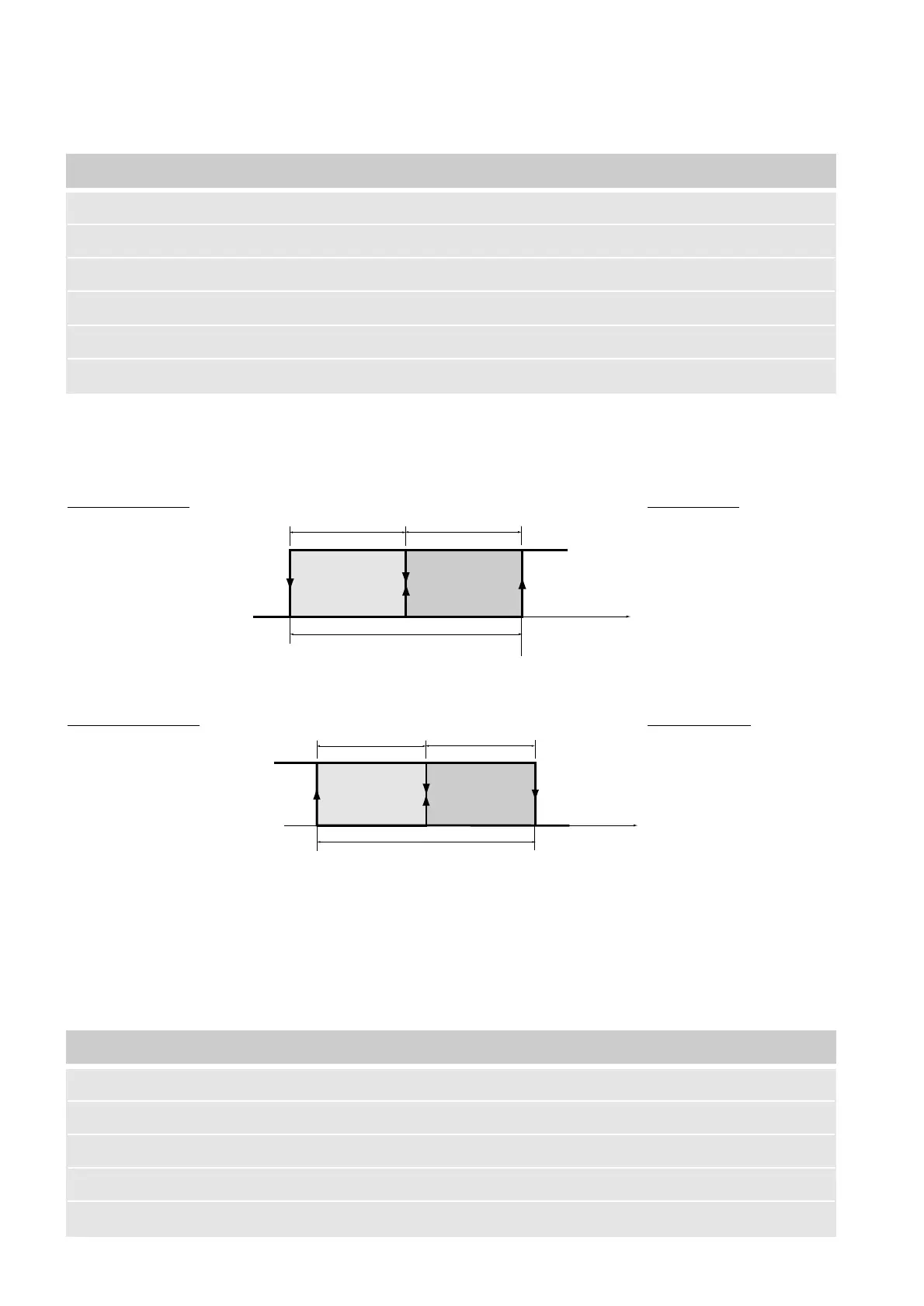

Fig. 20
Fig. 21
