C01 = n.n Termostato, pressostato, umidostato, con zona neutra
Questa configurazione viene impiegata per controllare un attuatore
utilizzato per il caldo o il freddo come già visto nel modo C01=1 il cui
spegnimento però non avvenga al valore di Set-Point impostato, ma
sia anticipato. Questo può venire utile qualora l'inerzia del sistema deter-
mini un prolungamento dell'azione dopo lo spegnimento dell'attuatore
ed il Set-Point sia considerato valore limite: la zona neutra (P03) antici-
pa così lo spegnimento in modo tale che il Set-Point non sia oltrepas-
sato. In abbinamento con l'uscita analogica o con un altro regolatore
adibiti a logiche di funzionamento inverse e con lo stesso valore dei
Set-Point impostati, separa le due zone di lavoro (es.: riscaldamento e
raffreddamento); si evitano così interventi consecutivi dei diversi attuatori.
Esempio: terminata una fase di riscaldamento, l'inerzia del sistema
può portare la temperatura ben oltre il Set-Point e interessare così il
raffreddamento; la zona neutra interposta allontana il punto di
spegnimento di una azione dal punto di intervento dell'altra.

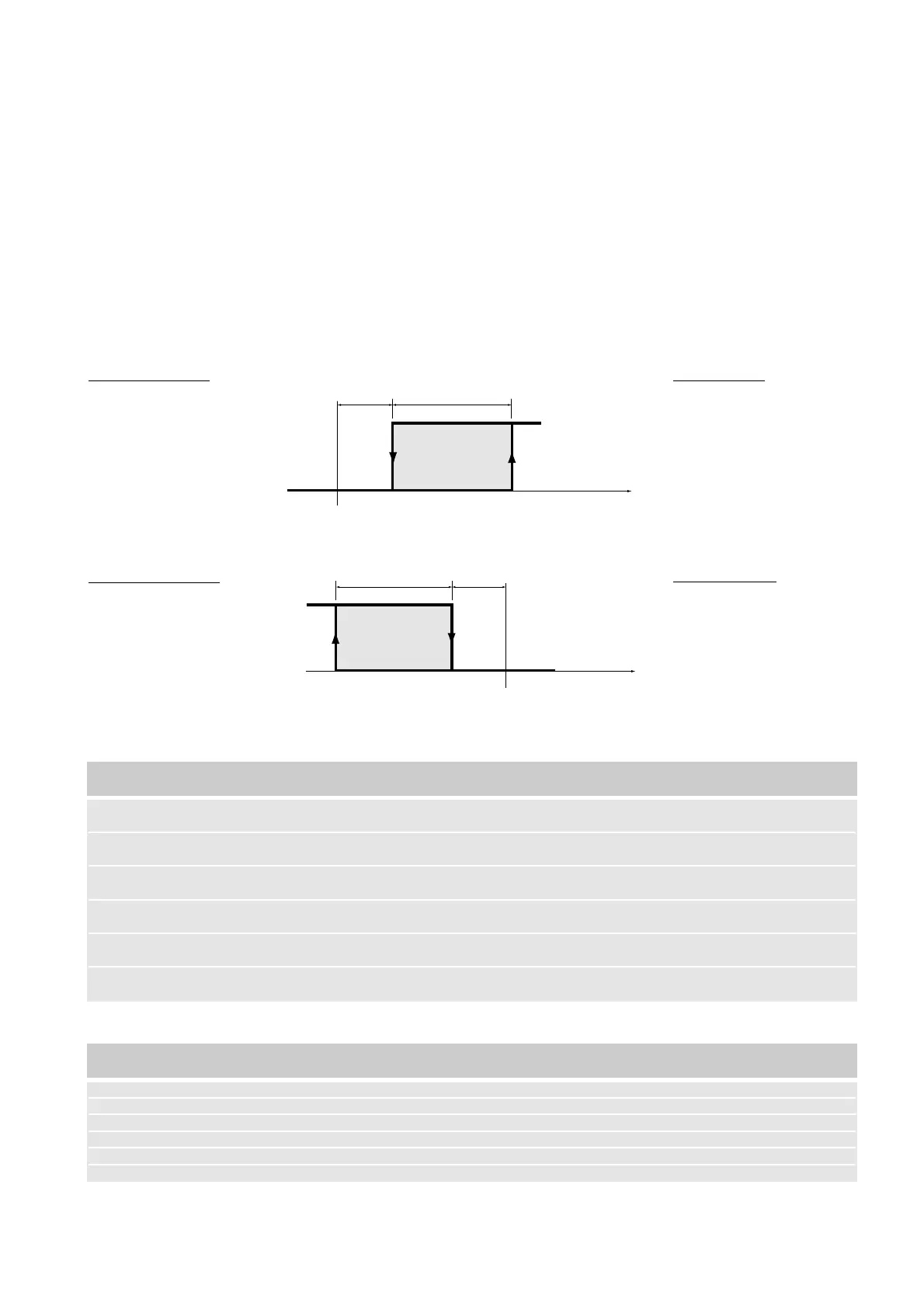

Funzionamento “direct”:
il dispositivo attiva l'uscita OUT1
quando la grandezza controllata
supera il valore SET1+P03+P01;
l'uscita rimane On fino a che la
grandezza controllata diminuisce
fino al valore SET1+P03.
Funzionamento “reverse”:
il dispositivo attiva l'uscita OUT1
quando la grandezza controllata
scende sotto il valore
SET1-P03-P01; l'uscita rimane
On fino a che la grandezza
controllata risale al valore
SET1-P03.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER.
C01=n.n Thermostat, pressure-stat, humidistat with neutral zone.
This configuration is used to control an actuator for heating or cooling,
as already seen with C01=1; however, de-activation does not occur at
the Set-Point, but in advance. This can be useful whenever the inertia
in a system causes action to continue after the actuator is switched off,
and the Set-Point is considered a limit value. The neutral zone (P03)
anticipates the de-activation so that the Set-Point is not exceeded. In
combination with the analog output or with another designated control
unit with opposite control logic modes and with the same Set-Point
values, two zones of operation can be separated (e.g. heating and coo-
ling). In this way it is possible to avoid consecutive intervention of two
opposing actuators.
For example: when a heating phase is finished, the inertia in the
system can bring the temperature well above the Set-Point, and thus
induce cooling; the interposed neutral zone creates a margin between
the switching-off point of one action and the switching on of the other.
“Direct” operation:
the unit activates output OUT1
when the measurement being con-
trolled exceeds the value
SET1+P03+P01.The output
remains ON until the measurement
being controlled falls to the value of
SET1+P03.
“Reverse” operation:
the unit activates output OUT1
when the measurement being con-
trolled falls below the value SET1-
P03-P01.The output remains ON
until the measurement being con-
trolled rises to the value of SET1-
P03.
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present
13
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 n.n
system configuration
C02 modo di funzionamento d d (direct) o r (reverse)
operating mode d (direct) or r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale (in valore assoluto) 2 dipende dal sistema
differential (in absolute value) depends on system
P03 zona neutra 4 dipende dal sistema
neutral zone depends on system
SET 1 valore del Set-Point 10 a seconda delle esigenze
value of Set-Point according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C21 C26 P08 C16 C06 C22 C29
P22 P14 P10 C17 C15 C23
P23 P15 P25 C26 P00 P07
P24 C27 (*) P04
P12
P13
