Contatto esterno Off (aperto). Il dispositivo fa riferimento a SET2:
attiva l'uscita OUT1 se la grandezza controllata supera il valore
SET2+P02; l'uscita rimane On fino a che la grandezza controllata
scende sotto il valore SET2 (vedi fig. 16).
Funzionamento "reverse": Contatto esterno On (chiuso), set di riferi-
mento SET1: il dispositivo attiva l'uscita OUT1 quando la grandezza
controllata scende sotto il valore SET1-P01; l'uscita rimane On fino a
che la grandezza controllata risale al valore SET1. Contatto esterno
Off (aperto), set di riferimento SET2: il dispositivo attiva l'uscita OUT1
se la grandezza controllata scende sotto il valore SET2-P02; l'uscita
rimane On fino a che la grandezza controllata risale al valore SET2 (vedi
fig. 17).
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER.
(**) è possibile programmare il dispositivo con dei tempi di permanenza
per il SET1 ed il SET2 (commutazione a tempo utilizzando il timer interno)
attivando il sistema con un contatto digitale esterno o tramite la tastiera.
Per questa configurazione fare riferimento ai parametri di configurazione
C28, P16 e P17; il passaggio da SET1 a SET2 può essere graduale utiliz-
zando i param. P18 e P19 (vedere par. “Descriz. dei param. selezionabili”).
External contact OFF (open).The unit refers to SET2: it activates out-
put OUT1 when the measurement being controlled exceeds the value
SET2+P02.The output remains ON until the measurement being con-
trolled falls below the value of SET2 (see fig. 16).
“Reverse” operation: External contact ON (closed): applicable Set-Point
is SET1: the unit activates output OUT1 when the measurement being
controlled falls below the value SET1-P01. The output remains ON until
the measurement being controlled rises to the value of SET1.
External contact OFF (open): applicable Set-Point is SET2: the unit
activates output OUT1 when the measurement being controlled falls
below the value SET2-P02. The output remains ON until the measu-
rement being controlled rises to the value of SET2.
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present.
(**) it is possible to program the unit with two duration times for SET1
and SET2 (switching times using the internal timer), activating the
system either via a digital contact or through the keyboard. For this
configuration, refer to configuration parameters C28, P16 and P17;
passing from SET1 to SET2 can be made gradual by using parameters
P18 and P19.
12
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 2.d
system configuration
C02 modo di funzionamento d d (direct) o r (reverse)
operating mode d (direct) or r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
C28 (**) configurazione ingresso digitale 0 dipende dal sistema
digital input configuration depends on system
P01 differenziale SET1 2 dipende dal sistema
differential SET1 depends on system
P02 differenziale SET2 2 dipende dal sistema
differential SET2 depends on system
SET 1 valore del Set-Point1 10 a seconda delle esigenze
Set-Point1 according to individual requirements
SET 2 valore del Set-Point2 14 a seconda delle esigenze
Set-Point2 according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C21 P14 P08 C16 C06 C22 C29
P22 P15 P10 C17 C15 C23
P23 P25 C26 P00 P07
P24 C27 (*) P04
P12
P13

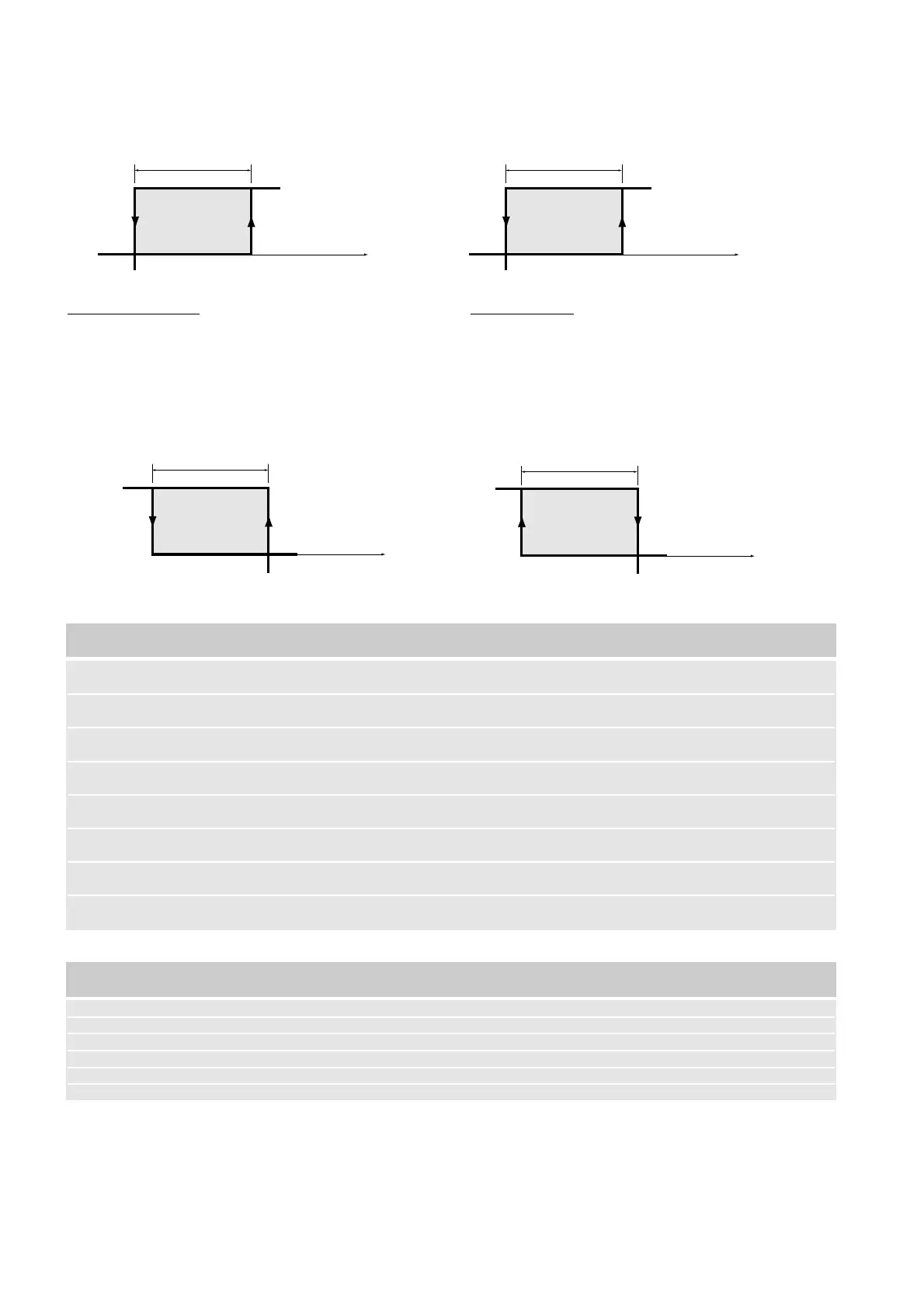

Fig. 16
Fig. 17
