C01=H.P "Heat pump": thermostat, pressure-stat, humidistat with
variable SET and operating mode.
This type of operation is employed in systems of the heat-pump type.
Below are described the two main ways of working.The control can
change the Set-Point, the operating mode and the differential by means
of an external contact such as that provided by a relay or a switch
acting on the digital input (terminals D.In and Ref).
Direct operation: with the external contact ON (i.e. closed), the unit
operates in direct mode (e.g. in summer); it activates output OUT1
when the measurement being controlled exceeds the value SET1+P01,
the output remains ON until the measurement being controlled falls to
the value SET1.
Reverse operation: with the external contact OFF (i.e. open) the unit
operates in reverse mode (e.g. in winter). In this mode the unit activates
OUT1 when the measurement being controlled falls below the value of
SET2-P02; the output remains ON until the measurement being con-

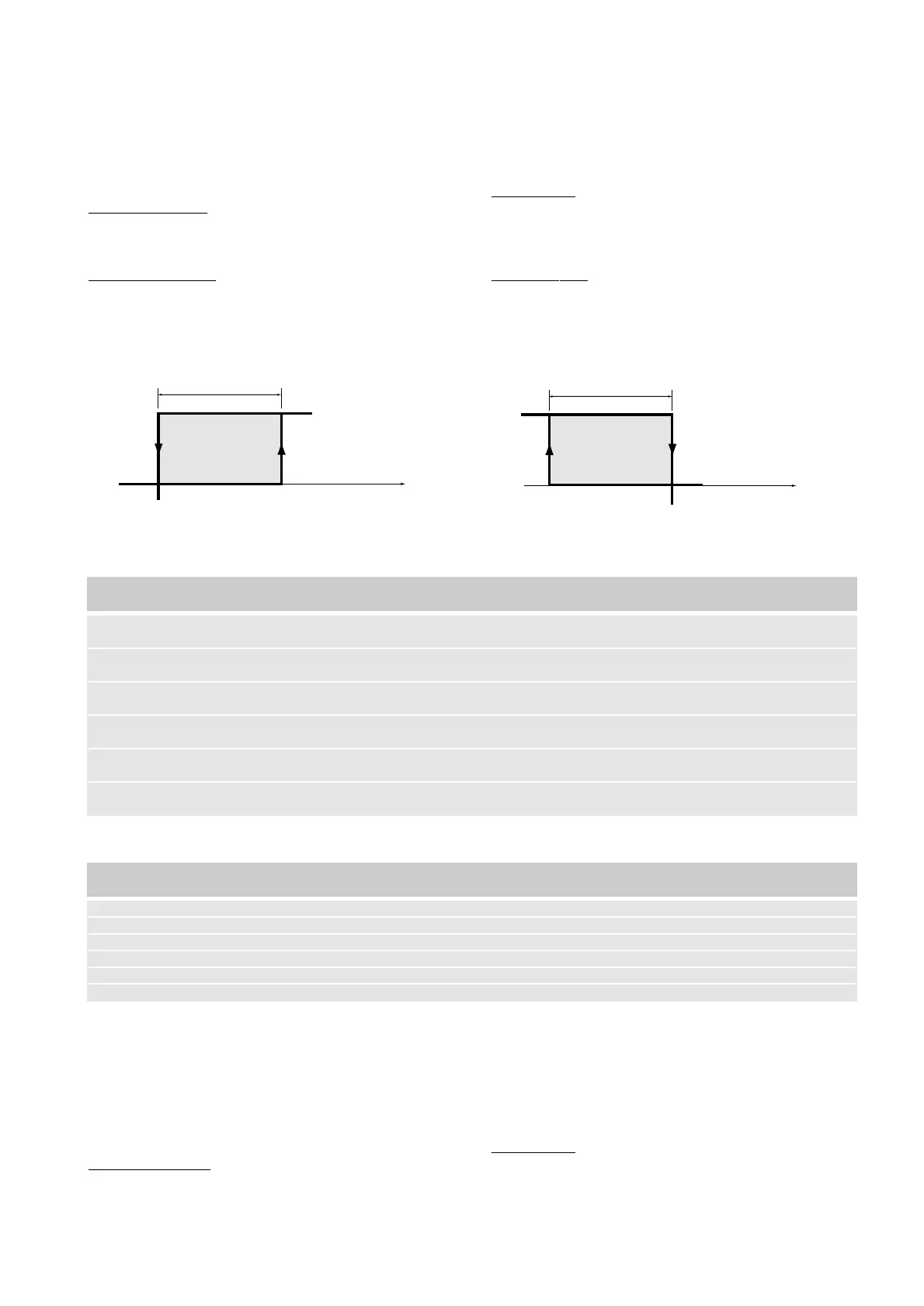

trolled rises again to the value of SET2 (see fig. 15).
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present
C01=2.d Thermostat, pressure-stat, humidistat with two interchan-
geable Set-Points
This configuration is employed to control a single device using two
interchangeable Set-Point values with an external contact connected to
the digital input, terminals D.In and Ref; to this input may be attached,
for example, a switch or a timer, according to requirements.
Direct operation: External contact ON (closed). The unit refers to SET1:
it activates output OUT1 when the measurement being controlled
exceeds the value SET1+P01.The output remains ON until the measu-
rement being controlled falls below the value of SET1.
11
C01 = H.P "Pompa di calore": termostato, pressostato, umidostato,
con cambio set e logica di regolazione
Questa modalità di funzionamento è impiegata nei sistemi del tipo
"pompa di calore" (HEAT/PUMP); in seguito vengono descritte le due
principali modalità di funzionamento. Il regolatore ha la possibilità di
cambiare il Set-Point, la logica di regolazione e il differenziale agendo
con un contatto esterno pulito, come quello fornito da un relè oppure
da un interruttore, sull'ingresso digitale (morsetti D.In e Ref).
Funzionamento “direct”:
con il contatto esterno On (chiuso), il dispositivo
funziona in direct (es. estivo); attiva l'uscita OUT1 quando la grandez-
za controllata supera il valore SET1+P01, l'uscita rimane On fino a che
la grandezza controllata diminuisce al valore SET1.
Funzionamento “reverse”: con il contatto esterno Off (aperto), il dispositivo
funziona in reverse (es. invernale); in questo modo il dispositivo attiva
l'uscita OUT1 quando la grandezza controllata scende sotto il valore
SET2-P02, l'uscita rimane On fino a che la grandezza controllata risale
al valore SET2 (vedi fig. 15).
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER
C01 = 2.d Termostato, pressostato, umidostato, con due Set-Point
commutabili
Questa configurazione viene impiegata per controllare un singolo
dispositivo utilizzando due valori di Set-Point commutabili agendo con
un contatto pulito esterno sull'ingresso digitale, morsetti D.In, Ref; a
tale ingresso si può collegare ad esempio, un contatto fornito da un
interruttore o da un timer, in base all'impiego.
Funzionamento "direct": Contatto esterno On (chiuso). Il dispositivo fa
riferimento a SET1: attiva OUT1 quando la grandezza controllata supe-
ra il valore SET1+P01; l'uscita rimane On fino a che la grandezza con-
trollata scende sotto il valore SET1.
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 H.P.
system configuration
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale SET1 2 dipende dal sistema
differential band SET1 depends on system
P02 differenziale SET2 2 dipende dal sistema
differential band SET2 depends on system
SET 1 Set-Point estivo 10 a seconda delle esigenze
“summer” Set-Point individual requirements
SET 2 Set-Point invernale 14 a seconda delle esigenze
“winter” Set-Point individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C21 P14 P08 C16 C06 C22 C29
P22 P15 P10 C17 C15 C23
P23 P25 C26 P00 P07
P24 C27 (*) P04
P12
P13
