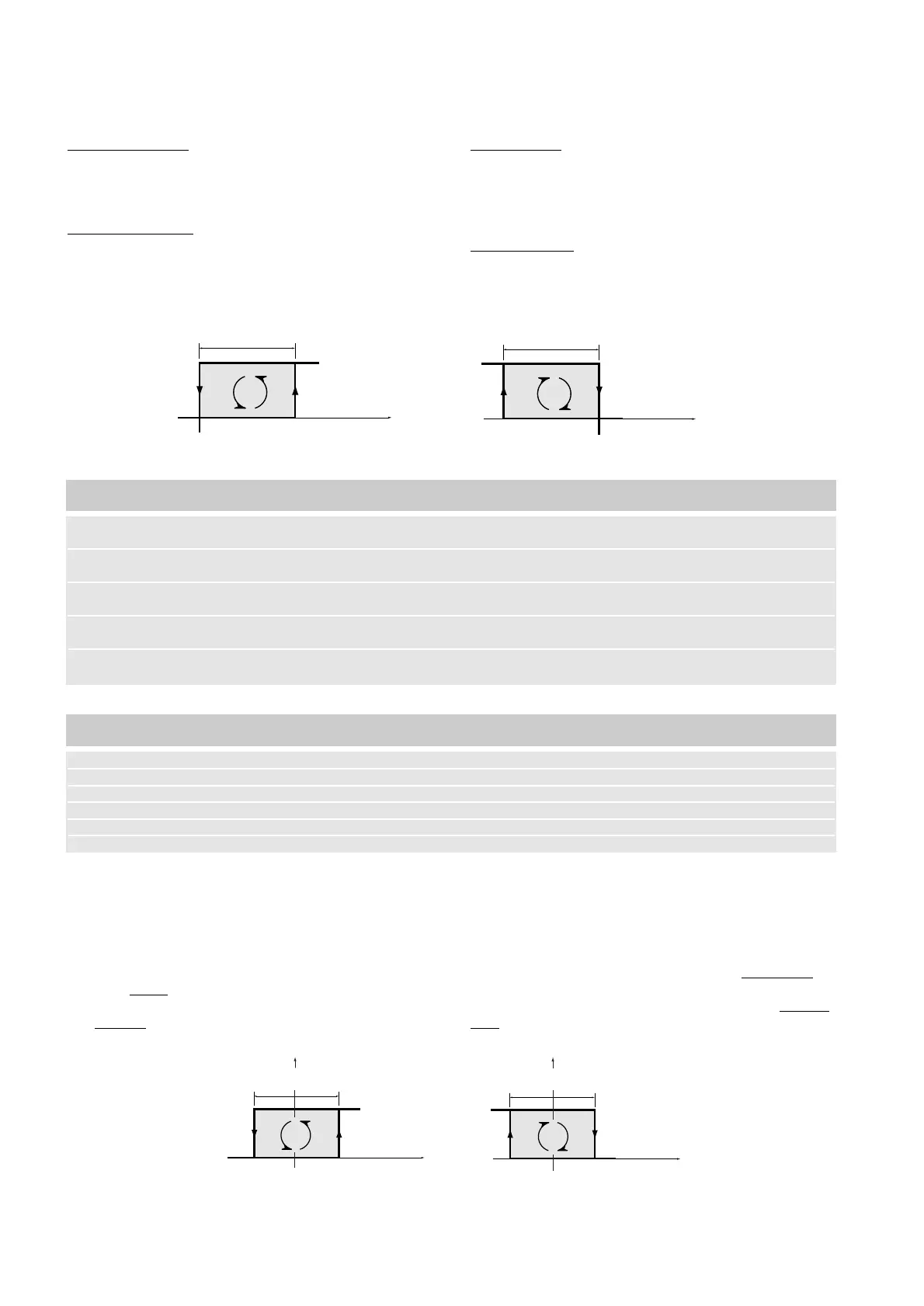

5. Configurazione
5.1 Modelli ad una uscita
C 01 = 1 termostato, pressostato, umidostato, ...
Funzionamento “direct”:
il dispositivo attiva l'uscita OUT1 quando la
grandezza controllata supera il valore impostato SET1+P01; l'uscita
rimane On fino a che la grandezza controllata diminuisce al valore
SET1 (tipico impiego nel raffreddamento, deumidifica, ...). Il differenziale
è posizionato a destra del Set-Point (logica post-direct), vedere fig. 13.
Funzionamento “reverse”: il dispositivo attiva l'uscita OUT1 se la grandez-
za controllata scende sotto il valore SET1-P01; l'uscita rimane On fino
a che la grandezza controllata risale al valore SET1 (tipico impiego nel
riscaldamento, umidifica, ...). Il differenziale è disposto a sinistra del
Set-Point (logica pre-reverse), vedere fig. 13.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER
C01 = 1.C Termostato, pressostato, umidostato, con Set-Point centrale
Questo tipo di funzionamento è del tutto analogo al precedente; cambia
solamente la posizione del differenziale che è posto centralmente rispetto al
di Set-Point. Il Set-Point quindi, non è più il valore che determina lo
spegnimento dell'attuatore, ma rappresenta il valore medio ottenuto dalla
regolazione. In direct
l'uscita è attivata quando la grandezza supera il valore
SET1+1/2P01 e si disattiva quando scende sotto il valore SET1-1/2
P01. In reverse l'uscita è attivata quando la grandezza scende sotto il
valore SET1-1/2P01 e si disattiva quando supera il valore SET1+1/2P01.
Parametri: sono gli stessi del modo C01=1, tranne il parametro C01
che è necessario selezionare a 1.C.
5. Configuration
5.1 Models with one output
C01=1 Thermostat, pressure-stat, humidistat
“Direct” operation: the unit activates output OUT1 when the measu-
rement being controlled exceeds the value SET1+P01.The output
remains ON until the measurement being controlled falls to the value of
SET1. (Typical application: refrigeration or de-humidification.).The diffe-
rential is placed to the right of the Set-Point (post-direct logical mode);
see fig. 13.
“Reverse” operation: the unit activates output OUT1 if the measu-
rement being controlled falls below the value SET1.The output remains
ON until the measurement being controlled rises to the value of SET1.
(Typical application: heating or humidifying.)
Main parameters
Supplementary Parameters
(*) only when optional CR72SER is present
C01=1.C Therm., pressure-stat, humidistat with central Set-Point
This type of operation is similar to the preceding one except for the posi-
tion of the differential, which has the Set-Point at its center.The Set-Point
is therefore not the value which determines the operation of the actuator,
but represents the mean value secured by the control. In direct mode the
output is activated when the measurement exceeds the value SET1+1/2P01,
and is de-activated when it falls below the value SET-1/2P01. In reverse
mode it is activated when the measurement falls below the value SET1-
1/2P01 and is de-activated when it rises above value SET1+1/2P01.
Parameters: are the same as for C01=1, except that for C01 1.C must
be selected.
10
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C21 C26 P08 C16 C06 C22 C29
P22 P14 P10 C17 C15 C23
P23 P15 P25 C26 P00 P07
P24 C27 (*) P04
P12
P13
Parametro Descrizione Valore di default Valore da impostare Valore da impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 1
system configuration
C02 modo di funzionamento d d (direct) o r (reverse)
operating mode d (direct) o r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale 2 dipende dal sistema
differential band depends on system
SET 1 Set-Point del sistema 10 a seconda delle esigenze
Set-Point of system according to individual requirements
