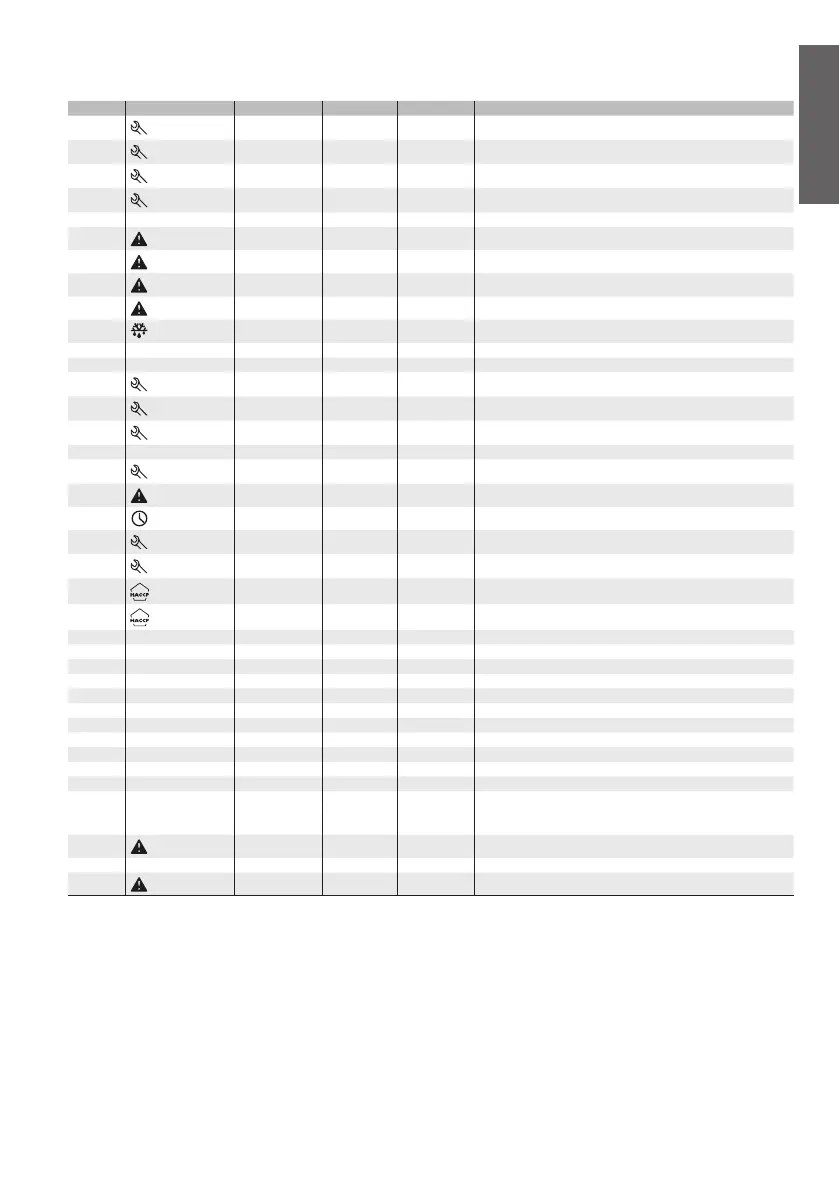

5. TABELUL CU ALARME SI SEMNALE: vizualizare, buzzer si relee
Urmatorul table descrie alarmele si semanlele de pe controller, cu descrierea corespunzatoare, starea buzzerului, releul de alarma si modul de resetare.
Cod Iconita de pe display Releu de alarma Buzeer Reset Descriere
‘rE’
Clipocire
Active Active Automat defect sensor virtual
‘E0’
Clipocire
off off Automat defect sensor camera S1
‘E1’
Clipocire
off off Automat defect sensor degivrare S2
‘E2’-3-4
Clipocire
off off Automat defect sensor S3-4-5
‘___’ Nu off off Automat sensor neactivat
‘LO’
Clipocire
Active Active Automat alarma temperatura joasa
‘HI’
Clipocire
Active Active Automat alarma temperatura inalta
‘AFr’
Clipocire
Active Active manuale alarma anti -inghet
‘IA’
Clipocire
Active Active Automat alarma instantanee pentru contact extern
‘dA’
Clipocire
Active Active Automat intarzierea alarma pentru contact extern
‘dEF’ active off off Automat functionare degivrare
‘Ed1’-2 Nu off off autom./manual sfarsit deg. dupa timp la vaporizator 1-2
‘Pd’
Clipocire
Active Active autom./manual alarma timp maxim pump-down
‘LP’
Clipocire
Active Active autom./manual alarma temperatura joasa
‘AtS’
Clipocire
Active Active autom./manual autopornire in pump-down
‘cht’ Nu off off autom./manual prealarmare temp. inalta condensator
‘CHT’
Clipocire
Active Active manuale temp. inalta condensator
‘dor’
Clipocire
Active Active Automat alarma usa deschisa de prea mult timp
‘Etc’
Clipocire
off off autom./manual alarma RTC
‘EE’
Clipocire
off off Automat eroare parametru instalatie EEPROM
‘EF’
Clipocire
off off Automat eroare parametru functionare EEPROM
‘HA’
Clipocire
off off
manuale
HACCP alarma de tip ‘HA’
‘HF’
Clipocire
off off
manuale
HACCP alarma de tip ‘HF’
‘rCt’ Semnal activarea aparatului pentru programare de la telecomanda
‘Add’ Semnal procedura in lucru pentru alocare adresa seriala in mod automat
‘Prt’ Semnal raportul a fost printat
‘LrH’ Semnal activarea procedurii de umiditate relative scazuta
‘HrH’ Semnal activarea procedurii de umiditate relative crescuta
‘ccb’ Semnal cerere pornire ciclu continuu
‘ccE’ Semnal cerere oprire ciclu continuu
‘dFb’ Semnal cerere pornire degivrare
‘dFE’ Semnal cerere oprire degivrare
‘On’ Semnal Switch ON
‘OFF’ Semnal Switch OFF
‘rES’ Semnal Anulare alarma prin comada manuala
Anulare alarme HACCP
Anulare minitorizare temperatura
‘n1’...‘n6’
Clipocire
Active Active Automat indica alarma active la instalatia 1 la 6 in retea
‘dnL’ Semnal Download in lucru
‘d1’...‘d6’
Clipocire
off off d6’Download cu erori la aparatele 1 la 6
Tab. 5.a
Nota: Buzzerul este activat daca este activ parametrul ‘H4’.
Releul de alarma este activat daca unal din iesirile auxiliare, 1 sau 2 (‘H1’ si ‘H5’) a fost alocata la functia de releu alarma (normal inchis sau normal deschis).
