Carel mchiller compact - Predisposizione del Regolatore (Parametri R)

/E: Enable probe B4:
Enables probe B4 from the corresponding MCHSMLEXP0
module; the related errors are managed and displayed.
- Regulator (parameters "r")
r1: Cooling Set-Point
It allows to set the Cooling set-point value (direct).
r2: Cooling differential
It allows to set the Cooling differential.
r3: Heating set-point
It allows to set the Heating set-point (reverse).
r4: Heating differential
It allows to set the Heating differential.
r5: Compressor rotation
The rotation of the compressors allows the operating times
to be divided equally. The activation logic is “FIFO” type for
start-up and shut-down (the first on is the first off; the first
off is the first on).
r6: Water temper. at evaporator output B2
It displays the temperature at evaporator outlet in (B2).
r7: Compensation probe temperature B4:
Displays the outside temperature.
r8:Temperature/pressure defrosting B3
It displays temperature or pressure of the condenser
(B3).
rA: Min. Cooling set-point
It is the minimum value for the Cooling set-point.
rb: Max. Cooling set-point
It allows to set the maximum Cooling set-point.
/E: Abilitazione sonda B4:
Consente l'abilitazione della sonda B4 tramite il relativo
modulo MCHSMLEXP0, sono gestiti e visualizzati i relativi
errori.
- Predisposizione del regolatore (parametri "r")
r1: Set Point Estate
Permette di impostare il set point per la regolazione
Estate - Raffrescamento (direct).
r2: Differenziale Estate
Permette di impostare il differenziale per la
regolazione Estate
r3: Set Point Inverno
Permette di impostare il set point per la regolazione
Inverno - Riscaldamento (reverse).
r4: Differenziale Inverno
Permette di impostare il differenziale per la
regolazione Inverno
r5: Rotazione compressori
La rotazione dei compressori permette di ripartire
equamente i tempi di funzionamento. La logica di
attivazione è di tipo “FIFO” in accensione e spegnimento
(il primo ad essere acceso è il primo ad essere spento.
Il primo ad essere spento è il primo ad essere acceso).
r6: Temperatura acqua uscita evaporatore B2
Visualizza la temperatura in uscita dall'evaporatore B2.
r7: Temperatura sonda compensazione B4:
Visualizza la temperatura dell'ambiente esterno.
r8: Temperatura/pressione condensazione B3
Visualizza la temperatura o la pressione del
condensatore B3.
rA:Set minimo estate
Stabilisce il limite minimo utilizzabile per l'impostazione
del set point Estate.
rb: Set massimo estate
Stabilisce il limite massimo utilizzabile per l'impostazione
del set point Estate.
12
ON
OFF
ON
OFF
Temperatura
Te mperature

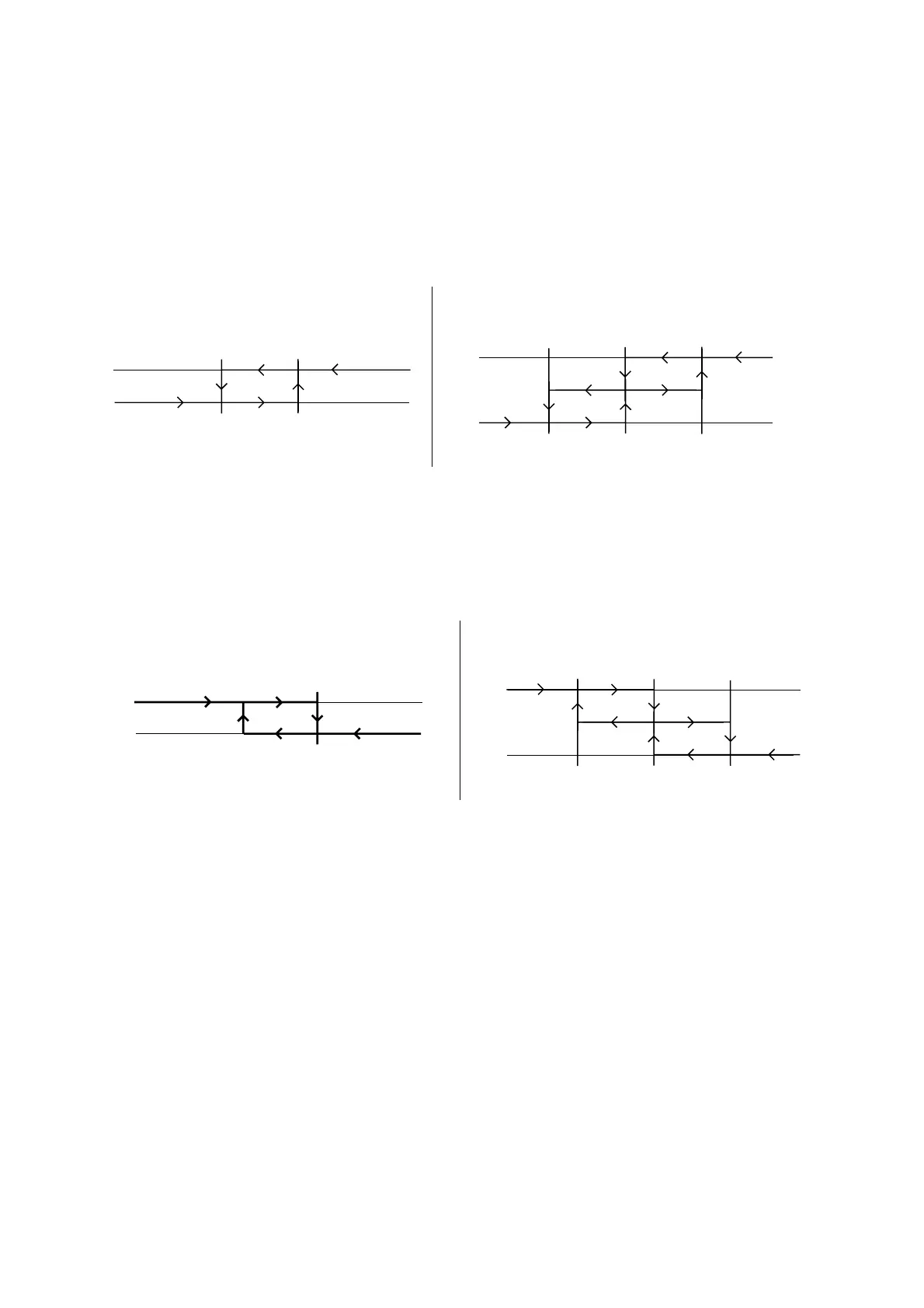

Funzionamento Estate (direct) 1 compressore
Cooling functioning mode - 1 compressor
Set-point estate (r1)
Cooling Set Point (r1)
Set-point estate + differenziale (r2)
Cooling Set Point + differential (r2)
Funzionamento Estate (direct) 2 compressore
Cooling functioning mode - 2 compressors
Differenziale /2
Differential /2
Set-point estate (r1)
Cooling Set Point (r1)
Set-point estate + differenziale (r2)
Cooling Set Point + differential (r2)
Funzionamento Inverno (reverse) 1 compressore
Heating functioning mode - 1 compressor
Funzionamento Inverno (reverse) 2 compressore
Heating functioning mode - 2 compressors
Set-point inverno (r3)
Heating Set Point (r3)
Set-point inverno (r3)
Heating Set Point (r3)
Set-point inverno - differenziale (r4)
Heating Set Point - Differential (r4)
Set-point inverno - differenziale (r4)
Heating Set Point - Differential (r4)
ON
OFF
Temperatura
Temperature
Temperatura
Temperature
ON
OFF
Differenziale /2
Differential /2
