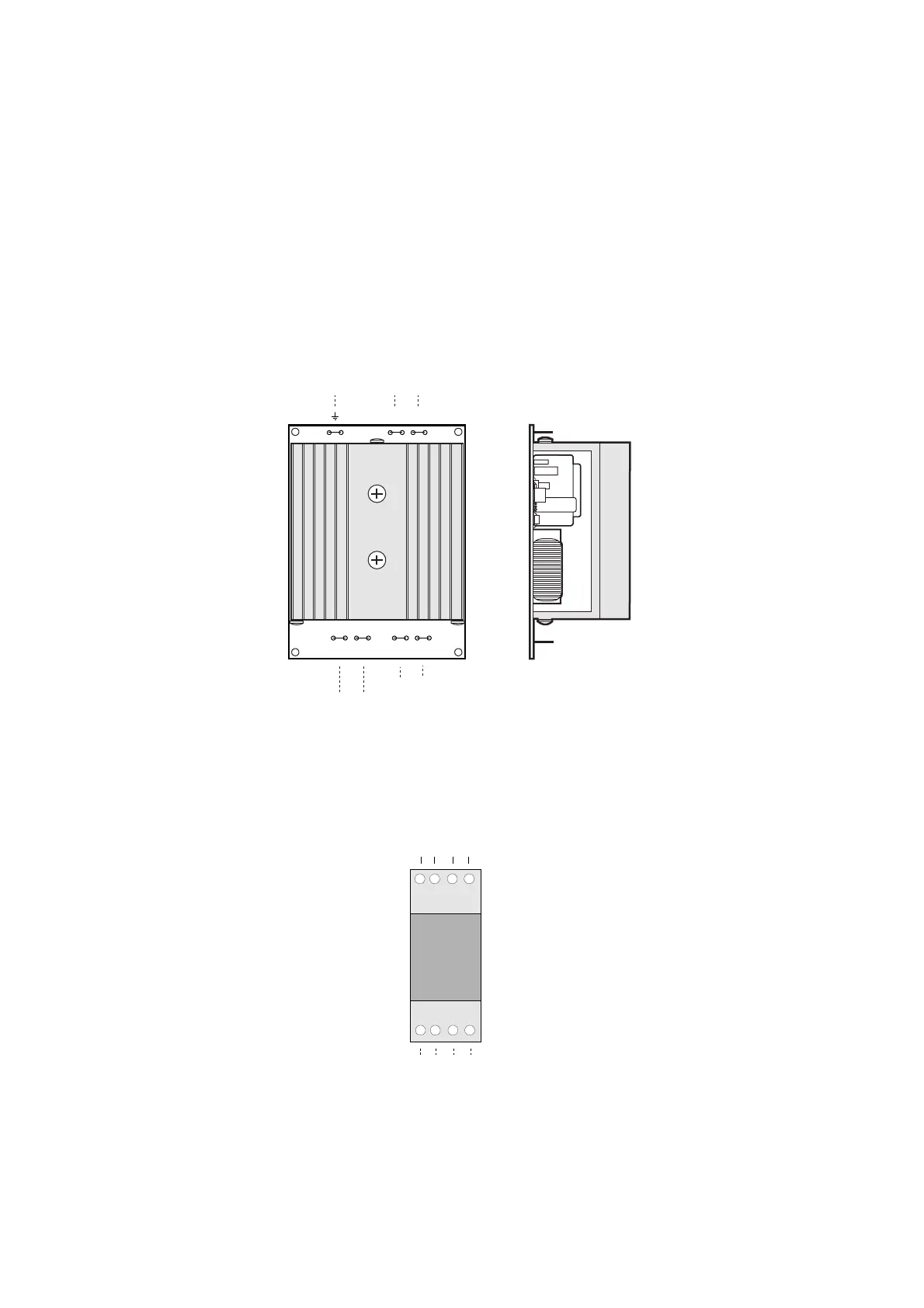

5.6 Scheda gestione velocità ventilatori
(cod. MCHRTF****)
Le schede a taglio di fase con codice MCHRTF****
permettono il controllo della velocità di rotazione dei
ventilatori di condensazione.
IMPORTANTE: L’alimentazione del µchiller (G e G0) e della
scheda MCHRTF**** devono essere in fase. Nel caso, ad
esempio, l’alimentazione del sistema µchiller sia trifase
assicurarsi che il primario del trasformatore di alimentazio-
ne della scheda µchiller sia allacciato alla stessa fase
collegata ai morsetti N e L della scheda di regolazione di
velocità; non utilizzare quindi trasformatori 380 Vac/24 Vac
per l’alimentazione del controllo qualora si utilizzino fase e
neutro per alimentare direttamente le schede di regolazione
velocità. Collegare il morsetto di terra (ove previsto) alla
terra del quadro elettrico.
5.7 Scheda di conversione PWM 0÷10 Vdc
(o 4÷20 mA) per ventilatori
(cod. CONV0/10A0)
Le schede cod.CONV0/10A0 permettono la
conversione del segnale PWM uscente dal morsetto
Y del µchiller in un segnale standard 0÷10 Vdc
(o 4÷20 mA). I regolatori trifase della serie FCS
sono collegabili al µchiller compact senza l’utilizzo
di questo modulo.
5.6 Card for fan speed control (cod. MCHRTF****)
The cards with phase cutting signal coded MCHRTF****
allow the control of the rotation speed of
condensation-removal fans.
IMPORTANT: The power supply of µchiller (G and G0)
and the card MCHRTF**** must be in phase. If, for
example, the power-supply of the electrical panel is a
three-phase one, make sure the primary of the
transformers suppling µchiller card is connected to the
same phase which is connected to the terminal N and L
of the speed-regulation card; therefore, do not utilize
380Vac/24Vac transformers to supply µchiller card, if the
phase and neutral are being used to directly supply the
speed-regulation cards. Connect the earth terminal
(if provided) to the earth of the electrical panel
5.7 Card for PWM to 0÷10Vdc (or 4÷20mA)
conversion (cod. CONV0/10A0)
The CONV0/10A0 card allows to convert the signal
coming out from µchiller into a standard 0÷10Vdc
(or 4÷20mA) signal. It is possible to connect directly
the three-phase regulators of the FCS series to
µchiller compact without using this module.
34
