Carel µAD User Manual

9

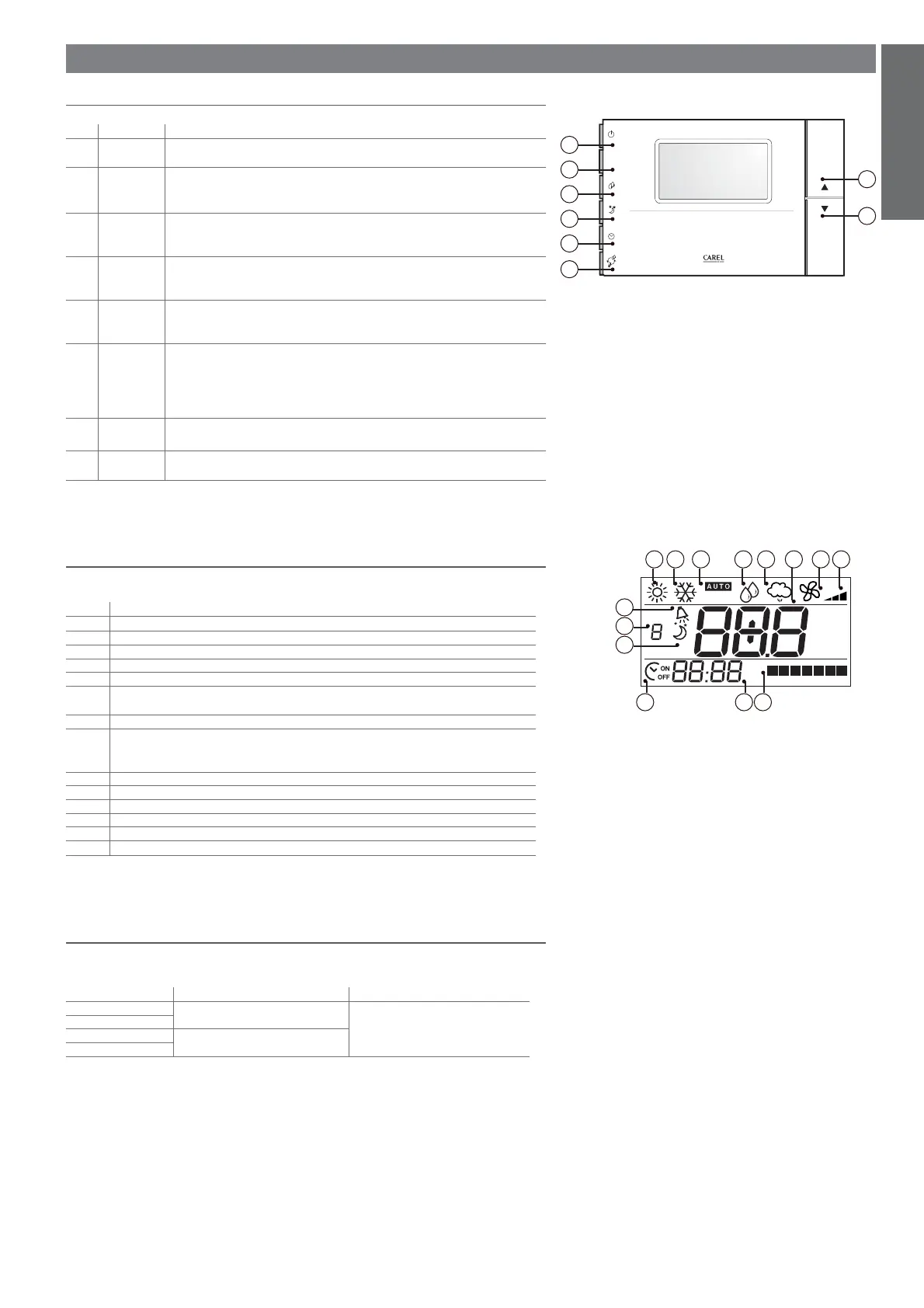

Fig. 3.b
μAD
Mode
1
2
3
4
5
6
7
8
1 2 3 4 5 6 7
HR
°C
set
% rH
°C
9 10 11 12 13 14
151617
18
19
20
21 22
Fig. 3.a
ITALIANO
µAD +030220465 - rel. 1.1 - 15.12.2010
3.1 Tasti
denom. descrizione
1 POWER Commuta lo stato ON/STAND BY dell’intero sistema:
Vedi par. 5.2 “FUNZIONE ON/STAND BY”
2 MODE Seleziona la modalità desiderata in funzione della confi gurazione del sistema e del
modello di µAD: riscaldamento, raffreddamento, auto (funzionamento automatico),
deumidifi ca manuale. Vedi paragrafo 5.1 ‘Modi di funzionamento’.
3 HUM
1
In base al parametro En03 (vedi paragrafo 6.3):
- En03=0: HUM imposta il set point umidità (nota 1);
- En03=1: HUM imposta la modalità forzata o automatica delle ventole.
4 SLEEP Abilita la funzione ‘sleep’. Premendolo una volta si attiva la funzione sleep con durata
1 ora, le successive pressioni incrementano la durata fi no ad un massimo di 9 ore. Per
disabilitare la funzione premere il tasto una sola volta.
5CLOCK
2
- Breve pressione: attiva/disattiva fasce orarie;
- pressione di 3 secondi: programmazione delle fasce orarie;
- pressione di 5 secondi: regolazione dell’orologio.
6 TEMP - Breve pressione: visualizza i dati che normalmente non compaiono a display (ad
esempio set point di temperatura, temperatura rilevata, umidità rilevata e set point di
umidità impostata).
- Pressione di 3 secondi: riarmo manuale degli allarmi attivi su
µChiller 2SE (indicato
dalla sigla ‘rSt’).
7 UP - Incrementa il valore selezionato.
- Aumento del set point di temperatura.
8 DOWN - Decrementa il valore selezionato.
- Diminuzione del set point di temperatura.
Tab. 3.a
1
utilizzato solo nei modelli dotati di sonda di umidità;
2
utilizzato solo nei modelli dotati di orologio.
3.2 Display
I simboli sono visualizzati in funzione della confi gurazione del sistema e del modello di µAD.
descrizione
9
raffreddamento
3
10
riscaldamento
3
11 funzionamento automatico
12 deumidifi ca
13 umidifi ca
14 visualizza nei diversi casi: temperatura rilevata; set point temperatura; umidità rilevata; set point
umidità (vedi param. LC01 par. 6.1)
15 visualizza il giorno corrente della settimana, da lunedì a domenica
16 può visualizzare: l’ora (se è dotato di orologio); la temperatura rilevata; il set point di temperatu-
ra; l’umidità rilevata (se dottato di sonda umidità); il set point di umidità (vedi param. LC02
par. 6.3).
17 indica il funzionamento controllato dalle fasce orarie
18 modalità sleep
19 visualizza durata della modalità sleep
20 allarme attivo
21 ventole in funzione
22 ventole in funzione modalità forzata
Tab. 3.b
3
Con il parametro del µChiller P06=1 i simboli (9) e (10) vengono scambiati.
3.3 Comunicazione di rete
µAD comunica tramite rete RS485. La rete è costituita da µAD e un controllo µC
2
o µC
2
SE.
Il controllo deve essere dotato di interfaccia seriale opzionale RS485:
Codice controllo Denominazione Codice interfaccia seriale RS485
MCH200000* µC
2
MCH2004850
MCH200001*
MCH200003* µC
2
SE
MCH200103*
Tab. 3.c
3 INTERFACCIA UTENTE

Carel µAD Specifications

General

Series	µAD
Digital inputs	4
Relay outputs	2 (SPDT 5 A)
Serial ports	1 (RS-485)
Communication	Modbus RTU
