pAD +030220873 - rel. 1.2 18.01.2013
10

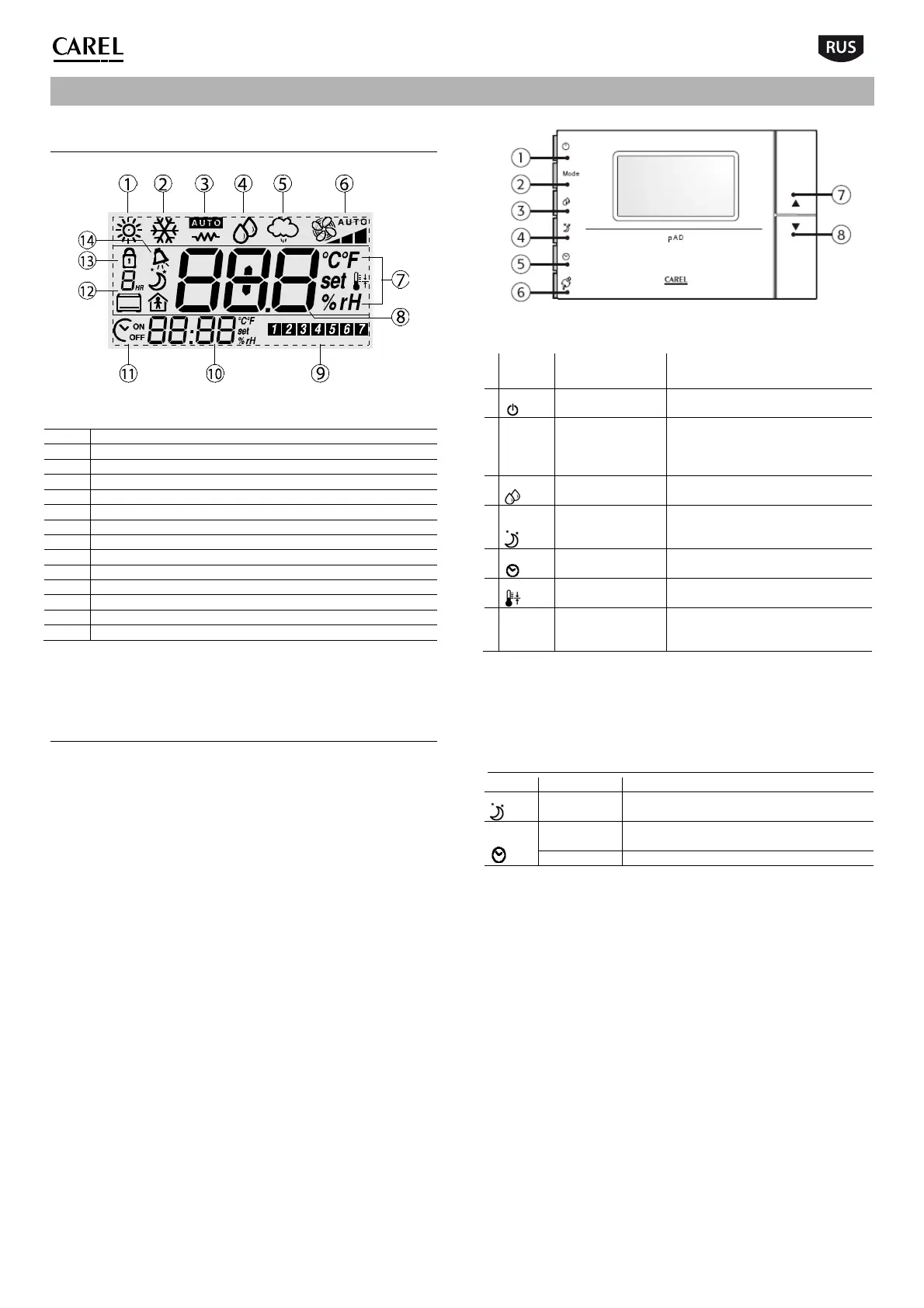

2. ДИСПЛЕЙ И КНОПКИ УПРАВЛЕНИЯ
2.1 Дисплей
Индикация на дисплее
Позиция на рисунке
1 Охлаждение
2 Отопление
3 Авто
4 Удаление влаги (осушение)
5 Увлажнение
6 Обороты вентилятора
7 Единицы измерения
8 Темп/влажность/уставка (*)
9 День недели
10 Время/темп/влажность/уставка (*)
11 Расписание вкл./выкл.
12 Время в энергосбер. режиме/расписании
13 Блокировка
14 Активная тревога
(*) зависит от конфигурации прикладной программы
контроллера.
2.2 Стандартные кнопки управления
и дисплей
В таблице ниже приводится описание базовых операций,
выполняемых кнопками в стандартной конфигурации пульта
управления. Назначение кнопок KEY1 – KEY6 зависит от
прикладной программы, определяющей конфигурацию пульта
управления.
Иконка
Кнопка
(стандартная) Назначение
1
KEY 1 (POWER)
Включение пульта управления
или переход в дежурный режим
2 mode KEY 2 (MODE)
Выбор режима работы
(отопление, охлаждение, авто,
ручное осушение, ручное
увлажнение)
3 KEY 3 (HUM
2
)
Регулировка значения
параметра влажности
4 KEY 4 (NIGHT)
Включение и выключение
ночного режима
энергосбережения
5 KEY 5 (CLOCK
1
)
Включение и выключение
расписаний
6 KEY 6 (TEMP)
Временная индикация
альтернативных данных
7
.
8 ↑,↓
ВВЕРХ, ВНИЗ
Регулировка значения
параметра температуры
(
1
) Выбор расписания, если оно составлено (только при условии
наличия опциональных часов).
(
2
) Только при условии наличия опционального датчика
влажности (модели ADPC* ADPG* ADPH*).
2.3 Основное альтернативное
назначение кнопок
Кнопка Нажать… Назначение
3 с
Выбор дифференциала для ночного
режима или текущего рабочего режима
3 с
Настройка расписаний (время, день,
уставка в стандартном режиме)
5 с Настройка часов
