“Power+” +0500120IE - rel 1.1 - 02.05.2017
ITA
Nota:

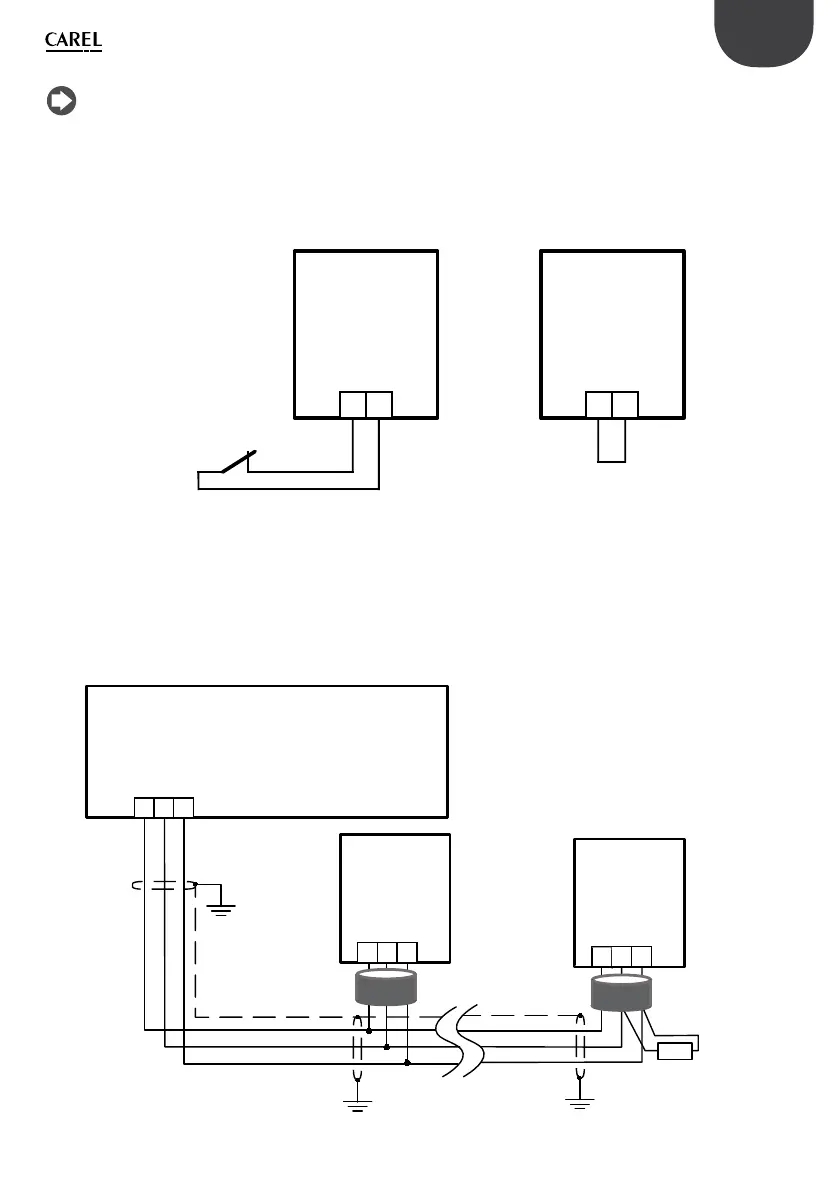

Quando l’ingresso STO è aperto, la circuiteria elettronica di sicurezza taglia la corrente erogata dalle uscite U, V e W. Se
questo accade mentre il motore è in moto, il motore si ferma per inerzia.
Se la funzionalità Safe Torque O non è utilizzata, i due morsetti dell’ingresso digitale di sicurezza devono essere
cortocircuitati tra loro al ne di abilitare il corretto funzionamento del drive (disegno Ref. B)
Dispositivo di sicurezza NC
NC Safety device
A
B
Power +
STO1
STO2
Power +
STO1
STO2
Fig. 3.n
Collegamento in rete seriale
Per la connessione seriale utilizzare un cavo tripolare schermato. Per reti molto estese aggiungere una resistenza da
120 ohm ¼ W tra i morsetti Tx/Rx+ e Tx/Rx- dell’ultimo drive o dispositivo collegato per evitare possibili problemi di
comunicazione.
Per conformità alla direttiva EMC si consiglia l’utilizzo di un nucleo di ferrite (per esempio Fair-Rite 2631540002) posta
subito prima del morsetto del drive, attorno alla quale avvolgere con un giro i 3 li escludendo lo schermo del cavo.
pCO
/ building management system
RS485
Schermo
Shield
R = 120 ohm
Power +
GND
Tx/Rx+
Tx/Rx-
GND
Tx/Rx+
Tx/Rx-
Power +
GND
Tx/Rx+
Tx/Rx-
Nucleo ferrite
Ferrite cable core
Fig. 3.o
