10
“Power+” +0500120IE - rel 1.1 - 02.05.2017
ITA

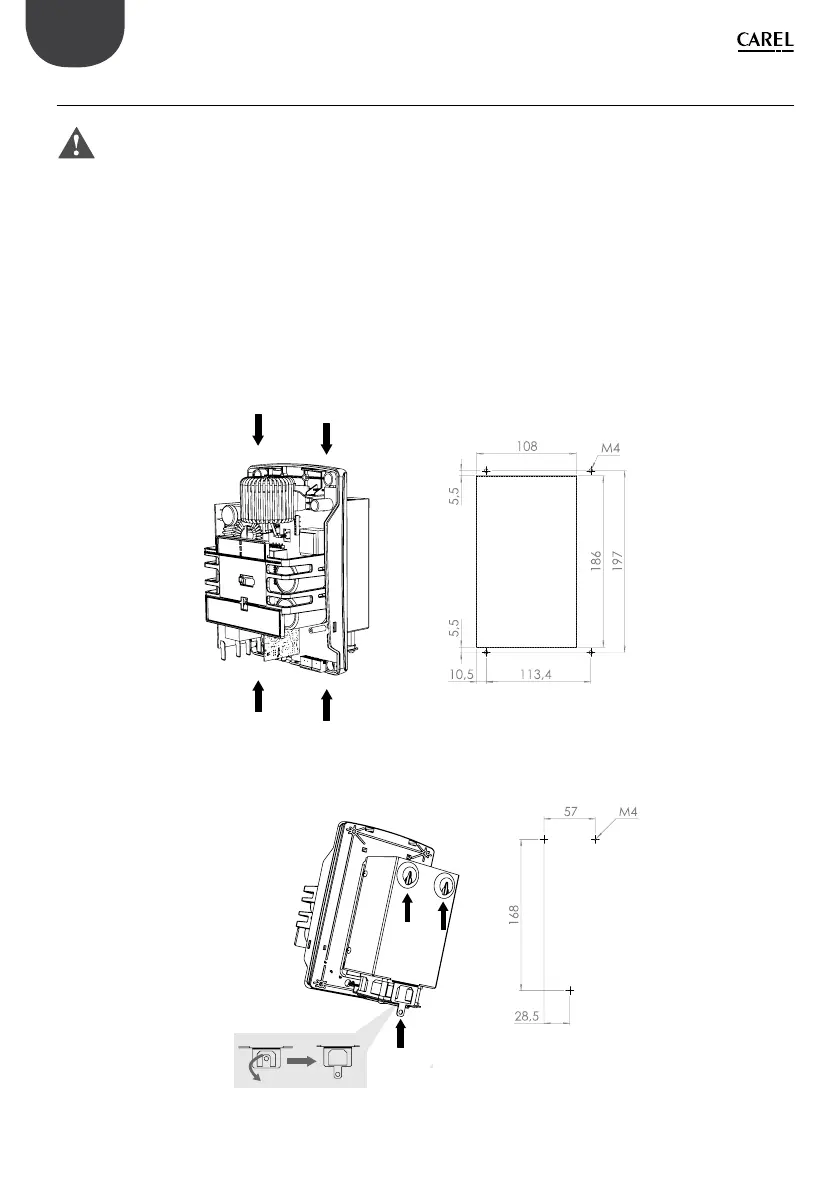

3.4 Piano di foratura e montaggio
Attenzione: in fase di installazione non fare presa sul supporto plastico verticale, ma su parti “solide” come il
dissipatore e la base plastica.
Per l’installazione con il dissipatore fuori quadro (Fig. 3.f), eseguire un foro di dimensioni pari al rettangolo tratteggiato,
dove andrà inserito il dissipatore, e i fori per ssare la base plastica. Essi sono posti nelle fessure della base plastica.
Per il montaggio a pannello (Fig. 3.g), seguire la procedura seguente:
• piegare verso il basso la linguetta in lamiera posta nella parte inferiore del carter (dettaglio “A”);
• utilizzare le sedi della parte superiore del carter per agganciare il drive alle 2 viti inserite precedentemente nel
pannello (dettaglio “B”);
• ssare la parte inferiore del drive al pannello mediante una vite attraverso il foro della linguetta di lamiera
precedentemente piegata.
Installazione con il dissipatore fuori quadro
Fig. 3.f
Installazione a pannello
B
A
Fig. 3.g
